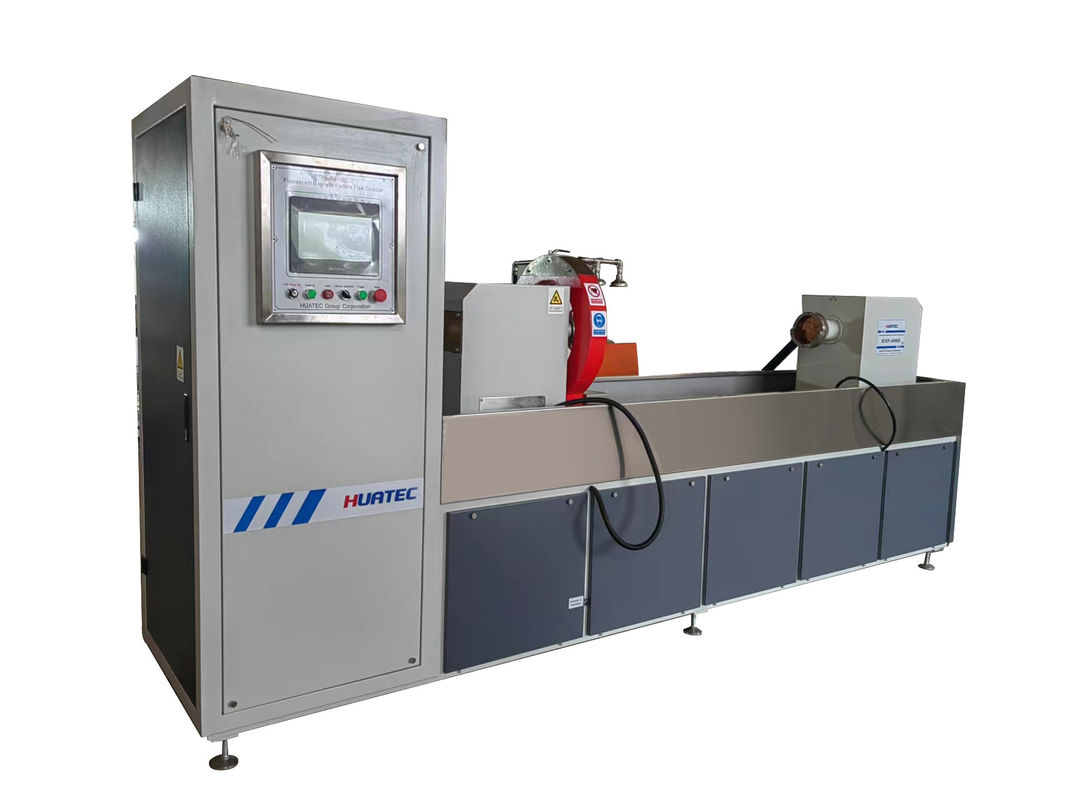

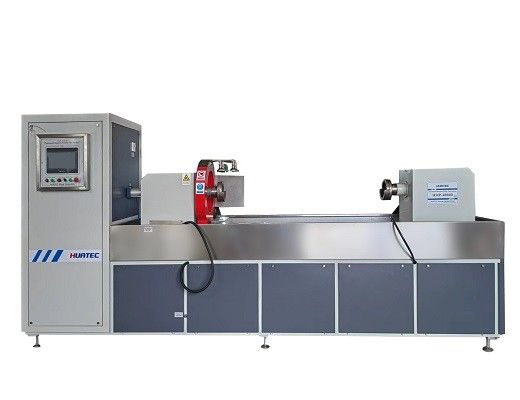

HMP-4000D Magnetische deeltjesfoutdetector met hoge precisie

HMP-4000D Precisie Magnetische Deeltjes Detector

1. Beschrijving van apparaatcomponenten

1.1 Algemene apparaatinformatie

Het apparaat is een enkele machine, handmatig laden en lossen, het apparaat maakt gebruik van staafklemmen, composiet magnetisatietechnologie, de rechter elektrode pneumatisch klemmen, klem slag 0-50 mm, automatische demagnetisatie, automatische spuittoevoer, terugwinning, roeren en filtratie van magnetische suspensie. Magnetische gevoeligheid Type A 2# (30/100) teststuk duidelijk weergegeven.

De belangrijkste componenten van het apparaat zijn: klemsysteem, magnetiseer voeding systeem, elektrisch besturingssysteem, magnetische suspensie spuit roer en filtratie terugwinningssysteem, zwart licht, donkere kamer, demagnetisatie systeem enzovoort.

1.2 Klemsysteem:

1.2.1, het apparaat ontwerp horizontaal klemsysteem, klem slag 0-1500 mm, kan voldoen aan de lengte van 1500 mm, buitendiameter van 250 mm binnen de werkstuk inspectie behoeften. De longitudinale magnetisatie spoelen zijn twee, één aan elke kant, respectievelijk aangedreven door de cilinder, en kunnen worden verplaatst om het magnetisatie effect van de lange-as delen te verbeteren.

1.2.2. Het apparaat maakt gebruik van de speciale staaf-methode om circulaire magnetisatie van het werkstuk uit te voeren via de staafmethode, en controleert diverse radiale fijne scheuren die mogelijk aanwezig zijn op de binnen- en buitenoppervlakken; Longitudinale magnetisatie van het werkstuk wordt uitgevoerd door spoelmethode, en diverse ringvormige fijne scheuren die mogelijk aanwezig zijn op het oppervlak van het werkstuk worden gecontroleerd.

1.2.3, om de nauwkeurige positionering van het werkstuk te garanderen om te voldoen aan de eisen van de apparaatklemmen. Het apparaat is ontworpen met een centrale hoogteregeling.

1.2.4, de omtrek en de lengte kunnen respectievelijk worden gemagnetiseerd, respectievelijk de binnen- en buitenoppervlakken van het werkstuk controleren op mogelijke dwars- en lengtescheuren; Composiet (gelijktijdige) magnetisatie van het werkstuk kan ook tegelijkertijd worden uitgevoerd, en diverse subtiele defecten die mogelijk aanwezig zijn op de binnen- en buitenoppervlakken van het werkstuk kunnen in één keer uitgebreid worden gecontroleerd.

1.2.5, er is een werkplatform ontworpen aan de voorkant van de werkbank, wat handig is voor het laden en lossen.

1.3 Magnetiseer voeding besturingssysteem:

Het apparaat maakt gebruik van AC magnetisatie modus, twee sets van onafhankelijke magnetisatie voedingen in de circulaire en longitudinale richtingen, en twee hoofdtransformatoren leveren respectievelijk magnetisatiestroom. De gecontroleerde module converter technologie wordt gebruikt om de grootte van de circuitstroom te regelen, en de geïsoleerde spanning wordt in de elektrode en de jukspoel gestuurd. De stroomgrootte is continu instelbaar en het bijbehorende instrument is ingesteld om aan te geven dat het werkstuk de gespecificeerde magnetisatie-intensiteit krijgt. Met fasecontrolefunctie bij uitschakelen, om een stabiel restmagnetisme te behouden, kan worden gebruikt voor defectdetectie met restmagnetisme methode.

1.4 Elektrisch besturingssysteem (touchscreen is optioneel, het volgende bevat * getal gerelateerd aan touchscreen selectie):

1) Het elektrische besturingssysteem wordt bestuurd door PLC, inclusief regelmodule en zijn beveiligingsinrichting, stroomregeling triggerinrichting, ampèremeter, bedieningsknop en indicatielampje, motor, cilinder, dubbele koppeling, magneetventiel, lucht schakelaar, tussenrelais en andere besturingsapparaten.

2) Zoals bevestigd door beide partijen na onderhandeling, neemt het apparaat een elektromechanisch geïntegreerd ontwerp aan, en de stroomdistributie regelkast bevindt zich aan de achterkant van het apparaat. De basis stroomonderbrekingsoperatie wordt uitgevoerd op het kastoppervlak, de kastdeur is voorzien van deursloten, stofpreventie, filtratie, luchtkoelsysteem, enz. De leverancier moet de elektrische veiligheid en het onderhoud van de mechanische en elektrische integratie garanderen.

3) Naast automatische bediening is het apparaat ook uitgerust met handmatige functietoetsen voor diverse functies, die handmatig kunnen worden gerealiseerd: werkstuk klemmen (pneumatisch), spuiten, magnetiseren, werkstuk lossen (pneumatisch) en andere acties.

4) Circulaire en longitudinale printplaten kunnen universeel worden gebruikt.

5) De magnetisatietijd en het magnetisatie-interval kunnen worden aangepast.

6) Uitgerust met voetpedaal, kan de start van het automatische programma worden bestuurd door de "automatische start" knop of voetpedaal.

7) De apparatuur behuizing is betrouwbaar geaard, en de isolatieweerstand van de gehele machine is ≥2MΩ.

8) Het apparaat heeft perfecte beveiligings- en alarmfunctie.

*9) Met het touchscreen vooringestelde stroom, kunt u de stroom vooraf instellen, automatisch de stroom volgen, de foutwaarde is niet meer dan 5%.

*10) Automatisch alarm en weergave waarschuwing wanneer de stroom abnormaal is of ontbreekt.

*11) Met 30 groepen magnetisatie proces opslag functie, omtrek en lengte kunnen afzonderlijk worden opgeslagen.

12) Gezamenlijke onderneming Omron PLC, Italiaanse ST, STM of binnenlandse beroemde merk Chint componenten worden gebruikt om de kwaliteit van de gehele machine te garanderen.

*13) Met operator wachtwoord permissie functie, om ervoor te zorgen dat personeel zonder de juiste toestemming de apparatuur niet kan wijzigen of bedienen.

1.5 Magnetische suspensie spuit meng en filtratie terugwinningssysteem:

1) Het magnetische suspensie spuit meng en filtratie terugwinningssysteem bestaat voornamelijk uit: vloeistof opvangtank, vloeistof opslagtank, sproeipomp, mengpomp, filterdoek, leidingen, enz.

2) De magnetische suspensie wordt opgeslagen in de vloeistof opslagtank; Uitgerust met een filterinrichting om ervoor te zorgen dat de spuit niet geblokkeerd wordt na het spuiten. De filterinrichting moet diep in de magnetische suspensie zitten om te voorkomen dat de filterinrichting verstopt raakt en de sproeipomp beschadigt. Een automatische roerinrichting is voorzien in de vloeistof opslagbak.

3) De magnetische suspensie wordt tegelijkertijd door meerdere sproeiers gespoten om ervoor te zorgen dat het werkstuk volledig wordt bevochtigd.

4) Terugslagkleppen zijn ontworpen in de magnetische suspensie spuitleiding om te voorkomen dat bellen gevormd door de terugstroming van de magnetische suspensie.

5) Elke sproeikop van magnetische suspensie moet gemakkelijk te openen en te sluiten zijn, en de sproeipositie, de stroomgrootte en de druk kunnen worden aangepast.

6) Handmatige spuitpistool is uitgerust aan de voorkant van de machine.

7) De magnetische suspensie mag niet buiten het apparaat worden gespoten of lekken.

1.6 Zwart Licht:

1.6.1, de fluorescentie-inrichting maakt gebruik van een hoogintensieve DG-6K LED zwart licht.

1.6.2. Vast en gehesen aan de voorkant van het magnetisatiestation aan de bovenkant van de donkere kamer om de rotatie en observatie van de onderdelen die door de trekker worden aangedreven na voltooiing van de magnetisatie van het werkstuk te vergemakkelijken.

1.6.3, ultraviolette verlichtingssterkte: verlichtingssterkte niet minder dan 6000 uw/cm2, de levensduur niet minder dan 10000 uur.

1.6.4, kan 1000 mm onderdelen volledig bedekken.

1.7 Donkere kamer (verlichtings- en afzuigsysteem)

1) De linker-, rechter-, boven- en achterkant van de donkere kamer zijn gesloten met hoogwaardige stalen platen volgens de afmetingen van het bed, en tegelijkertijd, om het onderhoud te vergemakkelijken, kan het type beschermdeur worden geopend en gesloten; De voorkant strekt zich 650 mm uit en maakt gebruik van een verduisteringsgordijn om licht te blokkeren. Het verduisteringsgordijn maakt gebruik van een hoogwaardig zwart verduisteringsgordijn.

2) Het verlichtingssysteem is een fluorescentielamp, die aan de bovenkant van de donkere kamer is bevestigd om te voldoen aan de werkverlichting.

3) Installeer een afzuigventilator in de donkere kamer om de luchtcirculatie te garanderen zonder de externe lichtafscherming te beïnvloeden.

4) De donkere kamer maakt gebruik van spuitbehandeling, en de gehele donkere kamer heeft een compacte structuur en een mooie uitstraling.

1.8 Automatisch demagnetisatie systeem:

Het demagnetisatie systeem is de oorspronkelijke positie van magnetisatie, demagnetisatie door verzwakking, en het restmagnetisme is niet meer dan 0,2 mT.

1.9 Overige

1) Willekeurige levering: Zie Leveringsomvang voor details.

2) Het ontwerp en de fabricage van het apparaat moeten voldoen aan de JB/T8290-2011 "magnetische deeltjes detector" norm en voldoen aan de technische voorwaarden van magnetische deeltjes detectie.

2. Accessoires

3. Belangrijkste technische parameters van het apparaat

# Circumferentiële magnetisatiestroom: AC 0-4000A continu instelbaar met fasecontrole bij uitschakelen

# Longitudinale magnetisatie potentieel: AC 0- (3000A*6T) 18000AT continu instelbaar met fasecontrole bij uitschakelen

# Demagnetisatie effect: AC demagnetisatie door verzwakking, restmagnetisme ≤0.2mT

# Magnetisatie modus: circulaire magnetisatie, longitudinale magnetisatie, composiet magnetisatie van omtrek en lengte; foutpercentage longitudinale stroom ≤±5%; spoelparameters: 2*3T, binnendiameter 350mm;

# Gevoeligheid: Volgens de proces specificatie JB/6065-92 "Magnetische deeltjes detector standaard testfilm", de A-type gevoeligheid testfilm 2# (30/100) volledige cirkel en kruis kunnen duidelijk worden weergegeven.

# Klem slag: 0 mm-1500 mm

 # Afmetingen: 3900mm×1590mm× 2200mm

Uiterlijk en verfkleur van het apparaat

Buiten spuitkleur: RAL7035, gekochte onderdelen mogen de primaire kleur behouden.
