FD630 Hoog efficiënte ultrasone foutdetector TOFD detectie dikte testen

Specificaties

Bereik: 0-15000 mm, bij snelheid van staal

Materiaal snelheid:100 ∼20000 m/s

Herhalingsfrequentie van de puls: 10 - 10000 Hz

Dynamisch bereik: ≥ 38 dB

Lineariteit: Horizontaal: +/- 0,2% FSW, Verticaal: 0,25% FSH, Versterkernauwkeurigheid +/- 1 dB.

Resolutievermogen: > 40 dB (5P14)

Gevoeligheid Overblijfselen: > 66 dB

Afwijzing: 0 tot 80% van de volledige schermhoogte

500 onafhankelijkheid opstelling, elk criterium kan vrij worden ingevoerd, we kunnen in de scène werken zonder testblok;

Groot geheugen van 1000 A grafiek

Testmodi: pulsecho, dubbel element en doorstroming

Proeftype: enkel recht, enkel hoek, Daul recht, Daul Anlge

Poortmonitors: twee onafhankelijke poorten die over het gehele veegbereik kunnen worden bestuurd

Eenheden: inch of millimeter

Stroombehoefte: wisselstroom 100-240 VAC, 50-60 Hz

Displayvertraging: -20 tot 3400 μs

Probe Delay/Zero Offset: 0 tot 99,99 μs

Interne oplaadbare Li-ion batterij met een nominale kracht van 7,2 V bij 8000 mAh

15 uur nominale werktijd, afhankelijk van de helderheid van het scherm

4 uur typische oplaadtijd

H×W×D(mm):260×175×60 (mm)

Gewicht:1.2 kg

Werktemperatuur: -10°C tot 50°C

Bergingstemperatuur: -30°C tot 50°C

Impulsenergie: 200V, 300V, 400V, 500V selecteerbaar

Rectificatie: Positieve halve golf, negatieve halve golf, volle golf, RF-systeem

Bandbreedte (versterkerbandbreedte): 0,1 tot 300 MHz

Poortmonitors: twee onafhankelijke poorten die over het gehele veegbereik kunnen worden bestuurd

Gevoeligheid: maximaal 120 dB bij selecteerbare resolutie 0.1, 1.0, 2.0, 6,0 dB.

Transducerverbindingen: BNC of LEMO

Functies

Automatische weergave van de precieze foutlocatie ((diepte d,niveau p,afstand s,amplitude,sz dB,ф).

Defect sizing: automatische fout sizing met AVG/AVG of DAC, snelheid van melding van acceptatie of afwijzing van een defect.

Automatische kalibratie van de transducer nulpunt, hoeken, voorrand en materiaal snelheid.

Het is handig om DAC en AVG te maken en te gebruiken om de echo te evalueren, de curve kan worden aangepast en gecompenseerd.

Door de U-schijf aan te sluiten, krijgt de unit onbeperkt geheugen, PDF-rapporten en Upadte-systeem.

Automatisch maken van video's van het testproces en spelen; gebruik van uppan, de lengte van de video is onbeperkt.

Kleur Bscan.

TOFD.

Lasschema.

Er zijn 15 normen in de eenheid.

Blauwe tandverbinding met mobiel apparaat om opsporingsrapporten ter plaatse te genereren en af te drukken.1.

Curved Surface Correction functie.

Functie Crack Height Measure.

Vergrootpoort:verspreiding van het poortbereik over de gehele schermbreedte.

Auto-winstfunctie.

Envelope: gelijktijdig weergeven van live A-scan bij 60 Hz updatefrequentie en envelope van A-scan

- Het scherm.

Peak Hold: vergelijk bevroren piekgolfvormen met live A-scans om testresultaten gemakkelijk te interpreteren.

Scan Freeze: Display freeze bevat gegevens over de golfvorm en het geluidspad.

Alarm: piep en LED.

Echt Tijdklok.

Volle echo.

Vangen.

Echo kleur binnen de poort.

Basispakket instrumenten

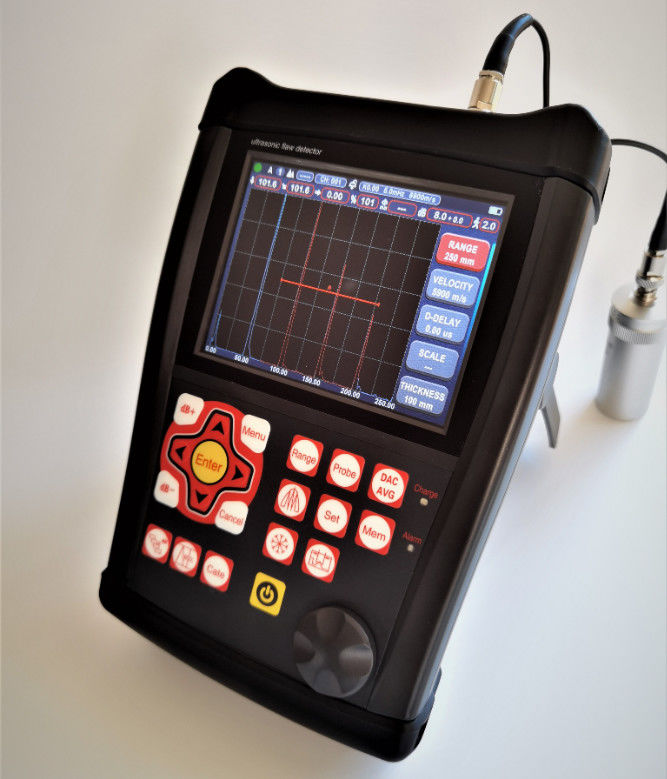

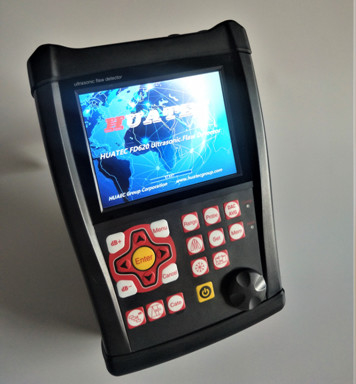

Draagbare ultrasone foutdetector

Een rechte straalomvormer (2,5 MHz, Φ20)

Hoekstraaltransducer (4 MHz, 8 mm×9 mm, 60°)

Verbindingskabel voor de transducer (Q9-C5, of optionele C9-C5)

Oplaadbare Li-Ion batterij, 7,8 ampère uur

Stroomvoorziening/oplader

Handleiding in het Engels

App software

Gordel
