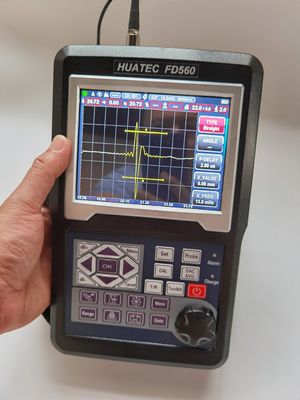

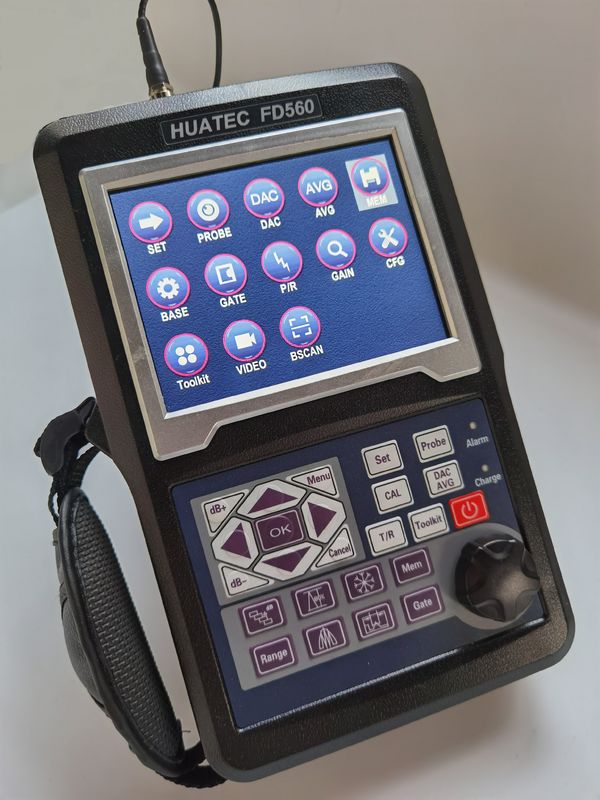

Digitale ultrasone foutdetector voor het inspecteren van laswerkzaamheden FD560
Gebruikersvriendelijke interactieve dialoog helpt bij bewerkingen zoals kalibratie, het maken van curves, enz.
Alle tools die je nodig hebt: DAC, AVG, TCG AWS, etc.
| Bereik |
0-10000 mm, bij snelheid van staal |
| Materiële snelheid |
100 ‰ 20 000 m/s |
| Frequentie |
10-2000 Hz |
| Dynamisch bereik |
≥ 38 dB |
| Lineariteit |
Horizontaal: +/-0,2%, verticaal: 2,0% ((Horizontaal: +/-0,2% FSW Verticaal: 0,25% FSH)) |
| De kracht van een oplossing |
> 40 dB (5P14) |
| Overblijfselen van gevoeligheid |
> 68 dB |
| Afwijzing (verwijdering) |
0 tot 80% volle schermhoogte |
| Geheugen |
1000 Grafiek A |
| Testmodus |
Pulse echo, dubbel element en doorstroming |
| Energiebehoeften |
Stroomwisselingsstroom 100-240 VAC, 50-60 Hz |
| Probevertraging/nullverschuiving |
0 tot en met 99,99 μs |
| Transducerverbindingen |
BNC of LEMO |
| Gevoeligheid |
120 dB max bij selecteerbare resolutie 0.1, 1.0, 2.0, 6,0 dB |
| Bandbreedte |
0.2 tot 25 MHz |
Pulsherhalingsfrequentie: 10-2000Hz nauwkeurige aanpassing, snelle scan, geen missen.
Hoge signaal-ruisverhouding, heldere en stabiele echo, geluidsvrije constructie, perfect voor zware werkomstandigheden.
12-cijferige AD, snelle bemonstering leidt tot een beter echodiagram met alle details.
Kan de sonde-frequentie 20M perfect gebruiken.
IP65 standaard, beschermende rubberen behuizing, dempende ondersteuning, staat in elke hoek.
De batterij duurt 15 uur op één lading.
Digitale ultrasone foutdetector voor het inspecteren van laswerkzaamheden.
Basispakket instrumenten
Draagbare ultrasone foutdetector (connector kan BNC of Lemo 01)
Een rechte straalomvormer (2,5 MHz, Φ20)
Hoekstraaltransducer (4 MHz, 8 mm×9 mm, 60°)
Verbindingskabel voor de omvormer (BNC-Lemo 00,of optionele Lemo 01-Lemo 00)
Oplaadbare Li-Ion batterij, 8 ampère uur
Stroomvoorziening/oplader
Handleiding in het Engels
Gordel
Opties:
- Metalen draaibare steun, dempende steun maakt dat het in elke hoek staat.
- Bluetooth-verbinding met mobiel apparaat om opsporingsrapporten ter plaatse te genereren en af te drukken.
- IIW V2 blok.
- Ledermantel.
- App software
