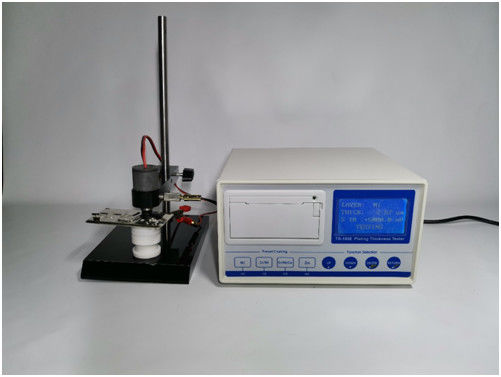

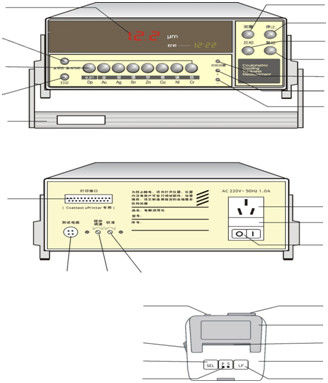

HUATEC TG-100ECoulometrischDikte tester Metalen coating dikte meter elektrolytische dikte meter ingebouwde printer

Selectie van de elektrolytische oplossingen

Aanduiding van elektrolytische oplossingen en afgezette metaal- en basiscombinaties

Hoe de plating metalen van eenlaag te meten

Voorbeeld: de meting van de zinkplaat met witte passivatie op het stalen substraat, waarvan de dikte 10 μm is.

1. Met het rubber afvee de passivatiefolie op het oppervlak van de zinkplaat van het te meten artikel.
2. De testkop wordt verticaal op het oppervlak van het te meten artikel gedrukt en er wordt voldoende druk op uitgeoefend totdat er geen lekkage is.
3. Voor de combinatie van zinkplating op een staalsubstraat wordt de elektrolytische oplossing A8 uit tabel 2 geselecteerd.De cel zal niet vol zijn.. (Het oplossingsniveau ligt ongeveer 3 mm van de opening van de cel)
4. De pipet wordt op de bodem van de elektrolysecel geplaatst, en het zuigen wordt meerdere malen herhaald om de luchtbel uit de cel te verwijderen.maakt het mogelijk dat de elektrolytische oplossing volledig in contact komt met de zinkplaat, voordat de roermachine in de voorgeschreven positie wordt geplaatst.
5. Druk op de Zn-knop.
6. Plaats de signaalstop in het gat van de schroef van de elektrode, bevestig de rode signaalclip aan het beklede voorwerp en zorg ervoor dat een goede verbinding is gemaakt.
7. Druk op de meetknop, de roer begint te draaien, terwijl de buzzer alarmt, wordt de meting automatisch gestopt, de dikte van 10 μm is weergegeven op de indicator,Druk op de stopknop.
8. Druk op de drukknop om de lijst van de meetresultaten te krijgen (als u de lijst niet nodig heeft, kunt u deze stap overslaan)
9. Verhoog de roermachine, reinig de gebruikte elektrolytische oplossing met behulp van de pipet, verhoog de testkop en verwijder het artikel.
10. Reinig het binnenste oppervlak van de cel en de pakking door ze met water te spoelen en te vegen.

Hoe de harde chroombewerking te meten

Voorbeeld: de maat van de harde chroomoplossing op een staalsubstraat, de dikte van de harde chroomoplossing is 35 μm.

1. De passivatiefolie op het oppervlak van de chroomoplossing van het te meten artikel wordt met de rubber afgeveegd.
2. De testkop wordt verticaal op het oppervlak van het te meten artikel gedrukt en een passende druk wordt uitgeoefend totdat er geen lekken zijn.
3. De cel moet worden gevuld met 2 ml van de elektrolytische oplossing met behulp van een druppelaar.(Het oplossingsniveau ligt ongeveer 3 mm van de opening van de cel)
4. De pipet wordt in de onderkant van de elektrolysecel geplaatst en de luchtbel wordt meerdere malen gezuigt.maakt het mogelijk dat de elektrolytische oplossing volledig in contact komt met de chroombewerking.

Opmerking: bij het meten van de chroomoplossing is het plaatsen van de roermachine niet vereist.

5. Verlaag de Cr select-knop en de Cr meetknop.
6. Plaats de signaalstop in het gat van de schroef van de elektrode, bevestig de rode signaalclip aan het beklede voorwerp en zorg ervoor dat een goede verbinding is gemaakt.
7. Druk op de meetknop, de roer begint te draaien,wanneer de dikte van 15 μm op de indicator wordt weergegeven, druk op de stopknop en vervolgens op de drukknop (indien niet, kan de tester niet normaal werken), de elektrolytische oplossing te vernieuwen, opnieuw op de meetknop te drukken.Registreer de dikte van de harde chroombewerking.
8. Reinig de gebruikte elektrolytische oplossing met behulp van de pipet.
9. De binnenkant van de cel en de pakking moet worden schoongemaakt door ze met water te spoelen en af te vegen.

Hoe de meerlagige bekleding te meten

Voorbeeld: de meting van de dikte van de meerlaagse afzettingen bestaande uit koper,De dikte van de onderdelenlagen bedraagt 0,4 μm chroom, 14 μm nikkel en 10 μm koper.

1. Met de rubber afwissen van de passivatiefilms op het oppervlak van het te meten artikel
2. De testkop wordt verticaal op het oppervlak van het te meten artikel gedrukt en een passende druk wordt uitgeoefend totdat er geen lekken zijn.
3. De cel moet worden gevuld met 2 ml van de elektrolytische oplossing met behulp van een druppelaar.(Het oplossingsniveau ligt ongeveer 3 mm van de opening van de cel)
4. De pipet wordt in de onderkant van de elektrolysecel geplaatst en de luchtbel wordt meerdere malen gezuigt.maakt het mogelijk dat de elektrolytische oplossing volledig in contact komt met de chroombewerking.

Opmerking: bij het meten van de chroomoplossing is het plaatsen van de roermachine niet vereist.

5. Druk op de meetknop T & Cr.
6. Plaats de signaalstop in het gat van de schroef van de elektrode, bevestig de rode signaalclip aan het beklede voorwerp en zorg ervoor dat een goede verbinding is gemaakt.
7. Druk op de meetknop, de roer begint te draaien, terwijl de buzzer alarmt, wordt de meting automatisch gestopt, de dikte van 0,4 μm is weergegeven op de indicator,druk 1 ̊2 keer op de meetknopDe dikte van de chroomplaat wordt geregistreerd (de meetwaarden zijn gebaseerd op de waarden die bij het eerste zoemen zijn verkregen).
8. De gebruikte elektrolytische oplossing wordt met behulp van de pipet schoongemaakt, zonder de bekleding van de cel op te tillen.De cel 1 tot 2 keer spoelen met deionisatiewater voordat de cel wordt gevuld met 2 ml elektrolytische oplossing A5 (zie tabel 2)., de elektrolytische oplossing A5 voor nikkelplating op koperen substraat), en vervolgens de roermachine in de gietpositie plaatsen.
9. Herhaal stap 7 zoals hierboven en registreer de dikte van de nikkelplaat van 14 μm.

10. Herhaal de stappen 7, 8 zoals hierboven beschreven en registreer de dikte van 10 μm van de koperen bekleding.
11. Reinig de gebruikte elektrolytische oplossing met behulp van de pipet.
12. Reinig het binnenste oppervlak van de cel en de pakking door ze met water te spoelen en te vegen.

De formules en de bereidingsmethoden van de elektrolytische oplossingen

Verplichting: De elektrolytische oplossing moet worden bereid uit de analytische zuivere kwaliteit van de stoffen en het gedistilleerde water.

GESCHIEDENIS

• Toestemt meting van de dikte van een enkele laag galvaniserende metalen
• De vooraf ingestelde standaardplatingstypen zijn: decoratief chroom, hardchroom, nikkel, koper (koper op ijzer of niet-metalen substraat), zink, tin, zilver en goud.Als u andere soorten bekleding wilt testenBijvoorbeeld, als u electroless nikkel moet testen (klanten mogen misschien geen zilver testen), kunt u zilver veranderen in electroless nikkel.
• Toestemt meting van de dikte van afzonderlijke lagen van meerlagige elektroplaatcoatingen
• Toestemt meting van de dikte van galvaniseerde coatings op niet-geleidende materialen zoals kunststoffen
• Digitaal display maakt eenvoudige en nauwkeurige directe aflees van de gemeten dikte in het decimaal systeem mogelijk
• Uitgerust met een miniatuurprinter, die automatisch de soorten, diktes en testtijden van de bekleding kan afdrukken
• Potentiële verschillen kunnen niet worden gemeten
• Ontworpen voor gebruik volgens de standaardprocedures voor de ISO-specificatie

Vervaardiging

Model: TG-100E

Stroomvoorziening: wisselstroom 220V±10%, 5060Hz

Energieverbruik: niet meer dan 25 W

Bruto gewicht: ongeveer 9 kg

Afmeting van de verpakking: 370×440×230 ((mm) voor de testkarosserie

Meetbereik: 050 μm fout: ≤ ± 10%

Gedetailleerde lijst:

TG-100E testbody 1

Potentiële teststand 1

Signalkabel voor potentiële omvormer 1

Elektrolysecel 1

Gasket 1

Elektrolyseoplossingen A2, A4, A5, A8 1

Rubber 1

Portiefles 2

Nier 1

Instructie, garantie kaart 1

Meting voorafgaand aan de inspectie

1.Plaats de tester, de teststaander en de chemische stoel op het werkbord gelijkmatig en recht.

2. Zorg ervoor dat de stroomvoorziening 220 V wisselstroom is.
3. Verbind de tester met de testtafel via kabels.
4. Druk op een selectie-platingknop, kortsluit de signaalclip naar het eindpunt van de signaalstick, zet de schakelaar aan en druk vervolgens op de meetknop,de roer moet draaien en de weergegeven beginnen te tellen. Ontkoppelen van de verbindingslijn tussen de signaalclip en de terminal van de signaal stekker, moet de tester onmiddellijk stoppen om te tellen en alarm.De toestand van de tester kan dus als normaal worden beschouwd..
