HRD-120 geïntegreerde interne en externe draadtouwfout-online-detectiemachine
一Overzicht van het product
◆On-linedetectie van draadtouwinterne en externegebroken draad, slijtage, roest, vervorming, losse draden, overgeslagen draad, materiaalveranderingen en andere gebreken.
◆ De testresultaten kunnen voldoen aan de normen van verschillende industrieën en bevatten het aantal gebroken draden en de verhouding van het gebroken draadoppervlak tot het totale gebroken draadoppervlak.
◆ Het gebruik van computer-USB-interface (draadloos) of "eigen Wi-Fi-netwerk" (draadloos) voor de rechtstreekse analyse van de verwerking van monsters, met online geluids- en lichtwaarschuwing en real-time weergave van de resultaten.
◆ Circulaire structuur van de sensor, omtrek van de omtrek, magnetisatie van de as, magnetisatie van het draadtouw onmiddellijk tot verzadiging.
◆ De sensor is voorzien van een legering van aluminium, met waterdichte, stofdichte, schokdichte en vochtdichte functies.
◆ Stabiele werking, betrouwbare prestaties, hoge detectie nauwkeurigheid, sterke anti-interferentie prestaties, nauwkeurige gegevens.
◆ SOFTWARE ADAPTEert aan Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 verschillende computerbesturingssystemen
◆ Veel gebruikt in de mijnbouw, de kabelbaan, de hefmachines, de lift, de havenmachines, de kabelbrug en andere gebieden.
二.Configuratie en model van het systeem

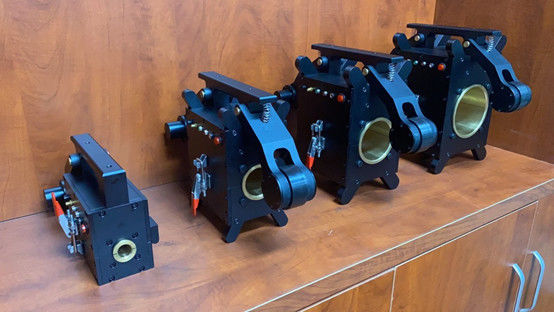

Alles moet worden aangepast: Draadtouwfoutdetectiemachine (48mm klein - 78mm medium - 108mm groot)
| |
SN. |
Configureer naam en model |
Hoeveelheid |
Mark. |
| Sensoren |
1 |
• Geïntegreerde sensoren
• Hoge snelheid omkeerbare excitator • Hooggeleidendheidssignaalconcentrator
• Magnetische gevoeligheidsgroep van het scherm
• High precision distance encoder • Automatisch positioneringswiel rollend apparaat
|
1verzamelen |
Inclusief encoder |
| 2 |
• Alarm in realtime (hi-fi met digitale naar analoge conversie)
•AD-modul voor analoge-digitale conversie • Automatische geluidsverwijderingsmodule
• Defect geluids- en beeldwaarschuwingsmodule • Detectie kwaliteitsborging module
•DAQ-plug and play-modus
|
1verzamelen |
Inclusief Wi-Fi-opname |
| |
3 |

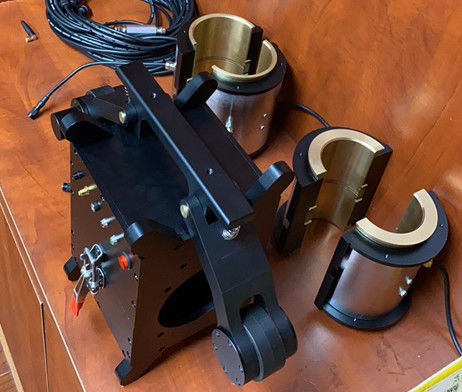

Vervangbare voeringshulp |
5 sets |
Aanpassingsspecificaties worden apart besproken |
| Verwerkingseenheid |
4 |
USB-transmissiecabel |
1 pc |
Op maat gemaakt 20 meter lang |
| 5 |
Wi-Fi-antenne |
2 stuks |
Eén is voor reserveonderdelen. |
| 6 |
V3.0 versie realtime-signaalverwerkende software |
1 set |
|
| 7 |
Gegevensverzameling Computer (tablettype) |
1 eenheid |
Inbegrepen oplader |
| Toegevoegde eenheid |
8 |
Op maat gemaakte instrumentenhoes |
1 pc |
Aangepaste trekstaaf schakelwiel |
| 9 |
Alle-in-één-oplader |
1 pc |
Rood licht: opladen
Groen: vol
|
| 10 |
Flexibel trekkingsveiligheidskabel |
1 pc |
Flexible verbindingen voor sensoren |
| 11 |
Bedieningshandleiding (gerelateerde technische gegevens) |
1 pc |
|
| 12 |
Certificaat (garantie kaart) |
1 pc |
|
| 13 |
Verpakking |
1 pc |
|
Opmerking: 1, waarvan 7 tablet-computers voor tweeledig gebruik optioneel zijn (afhankelijk van de vraag, de kosten zijn extra);
2, alle maten kunnen op aanvraag worden aangepast (en kunnen nauwkeurig worden aangepast vervangbare voering); Zoals 48mm + 24mm vervangbare bus
三.Technische kern en juridische kwalificatie
1Het virtuele instrument: de toepassing van virtuele instrumenttechnologie, de vervanging van traditionele instrumenten door software, het gebruik van virtuele instrumenten en het gebruik van virtuele instrumenten.en rechtstreekse bemonstering verwerking door computers kan zorgen voor geen gemiste detectie en geen verkeerde beoordeling, net als bij het kijken naar een film, het scannen van het draad touw door het hele proces, de resultaten zijn nauwkeurig en goede herhaalbaarheid.
2. Drie vaste instrumenten: Volgens de nationale normen voor draad touw schroot in verschillende industrieën, dit product geldt elektromagnetische kwalitatieve, kwantitatieve, positionering,online niet-destructieve detectie van draadtouw, interne en externe gebroken draad, roest, slijtage, veranderingen in de doorsnede van het metaal, losse strengen, overgeslagen draad, vervorming, afwijkingen van het materiaal en andere defecten.
3. Rechtsinstrument: in overeenstemming met de Amerikaanse norm ASTM1571-2021 en de nationale norm GB/T21387-2008.
四. Technische indicatoren
De gehele serie kan dediameterbereik van het draadtouw:φ1.5-300 mm (verplichte configuratie van verschillende reeks sensorspecificaties)
Relatieve snelheid van de sensor en het touw: 0,0-6,0 m/s
De beste kloof tussen de sensor gids mouw en het draad touw is 2-4 mm, en de toegestane kloof is 0-15mm
Vermogen tot detectie van gebroken draaddefect (LF)
Qualitatief:nauwkeurigheidde kwalitatieve detectie van een enkele gecentraliseerde gebroken draad is99.99%
kwantitatief: het aantal gebroken draden op één plaats maakt het mogelijk om een of een gelijkwaardige wortel verkeerd te beoordelen
De nauwkeurigheid is meer dan 92% wanneer het aantal gebroken draden op één plaats zonder fout meer dan 100 keer wordt gedetecteerd
kwantitatieve snelheid van verandering van de metaal doorsnede (LMA)
Detoegestane herhaalbaarheid foutvan de detectiegevoeligheid is± 0,055%
Detoegestane foutvan de testprecisie-indicatie:± 0,2%
Positie (L) Detectievermogen: Foutpercentage van de indicatiewaarde van de detectielange: ±0,2%
Stroomvoorziening:5V van de computerbatterij
Gewicht van de sensor: gemeenschappelijke specificaties < 10 kg (op maat gemaakt volgens de werkelijke situatie)
Omgevingstemperatuur:- 10°C~40°CAtmosferische druk:86~106Kpa Relatieve vochtigheid:≤ 85%
