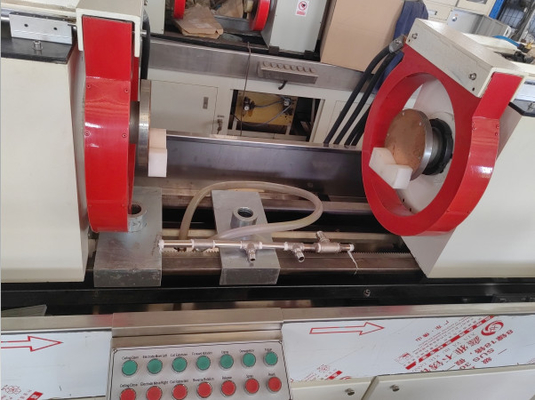

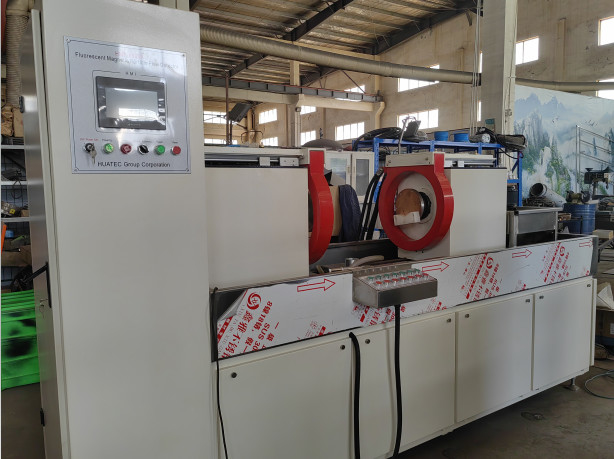

HMP-5000 Fluorescerende magnetische deeltjesfoutenmelder
Werkbeginsel
Met behulp van de wisselwerking tussen het magnetisch lekveld en het magnetisch poeder bij het defect van het werkstuk.Het maakt gebruik van het verschil tussen de doorlaatbaarheid van oppervlakte- en bijna-oppervlaktefouten van staalproducten (zoals scheuren)- de magnetische doorlaatbaarheid van staal, zal het magnetisch veld bij de discontinuïteit van deze materialen na magnetisatie vervormd worden;met een vermogen van meer dan 10 W,, waarbij gebruik wordt gemaakt van de kenmerken van het magnetische lek op de defectenplaats om het magnetische poeder te absorberen,het aantrekken van magnetisch poeder om magnetisch poeder accumulatie bij defect te vormen - magnetische sporen, worden onder passende lichtomstandigheden de plaats en de vorm van het defect dienovereenkomstig aangetoond.
| Technische parameters |
|
|
Stroom
Naam
|
HWDC/FWDC
(Facultatief)
|
|
| |
| Circumferentiële magnetiseringsstroom (A) |
5000 |
|
| Langewegmagnetiserende MMF (AT) |
12000,16000,18000,20000 |
|
| Optioneel binnendiameter van de spoel (mm) |
350,400,500,600 |
|
| Optioneel maximale afstand tussen de elektroden (mm) |
1000,1500,2000,3000,5000 |
|
| Hoofdmotor |
Geïntegreerd/gedeeld type (bediening afgescheiden van de hoofdmotor) |
|
| Gevoeligheid |
Duidelijke weergave op het proefstuk van type A (30/50,15/50,7/50) |
|
| Werkcyclus |
≤ 30% |
|
| Besturingsmodus |
Handmatig/Automatisch |
|
| Operatie-interface |
Digitale ampèremeter/touchscreen |
|
| Klemmechanisme |
Handmatig/pneumatisch |
|
| Rotatiemodus |
Handmatig/elektrisch |
|
| Verplaatsing van de staartelektrode |
Handmatig/elektrisch |
|
| Metode voor wisselstroommagnetisering |
Circumferentiële, longitudinale, samengestelde magnetisering |
|
| AC-demagnetisatie |
Automatische demagnetisatie door verval |
|
| Rectificatiemodus |
Halve-golf rectificatie (HWDC) / volle-golf rectificatie (FWDC) |
|
| AC/DC-magnetiseringsmethode |
met een vermogen van meer dan 50 W
DC-circumferentiële magnetisatie, AC-langsmagnetisatie, DC-langsmagnetisatie, AC-circumferentiële + DC-langsmatige composietmagnetisatie,DC omtrek + AC longitudinale composietmagnetisatie
|
|
| DC-demagnetisatie |
Ultralage frequentie demagnetisatie |
|
| UV-lamp |
Opgeschort / Handheld |
|
| Bespuittijd |
3 ̊6 seconden / Handmatige bediening |
|
| Magnetiseringstijd |
0.5·2 seconden per cyclus |
|
| Observatietijd van de rotatie |
5 ¢ 10 seconden |
|
| Demagnetiseringstijd |
35 seconden per cyclus |
|
| Luchtvoorziening |
0.4-0.8MPa |
|
| Stroomvoorziening |
driefasige vijfdraad, 380V±10%, 50Hz |
|
| Algemene afmeting (mm) |
Lengte: 1,5 m + elektrode-afstand |
|
| Breedte: 2,000; Hoogte: 2,200 |
|
Toepassing
Het is ontworpen om oppervlakte- en bijna-oppervlakte micro-defecten (bijv. scheuren, slakken) van ferromagnetische werkstukken (zoals bouten, pinnen, buizen, tandwielen, tandwielringen, krukassen, enz.) te detecteren.) veroorzaakt door vervalsing, blussen, slijpen, vermoeiden en andere processen.
Nalevingsnormen
Magnetische deeltjesfoutdetector: GB/T 8290 2011
Bewakingsvoorwaarden voor magnetische deeltjesinspectie: GB/T 5097-2020 / ISO 3059:2012
ASTM-norm: Magnetische deeltjesdetectiemethode ASTM E1444-01
EU/internationale normen: DIN EN ISO 9934-2:2003
Technische parameters
Detectiebereik: Diameter: 0 ∼ 260 mm, Lengte: 1200 mm (aanpasbaar bereik 0 ∼ 3000 mm)
Detectiemethode: detectie van fluorescente of niet-fluorescente magnetische deeltjes
Magnetiseringsmethode: omtrek-, lengte- en composietmagnetisatie
Elektrode-afstand: verstelbaar 0·1200 mm, aanpasbaar bereik 0·6000 mm
Bevestigingsmechanisme: handmatige/pneumatische bevestiging
Magnetiseringsstroom: 0 ‰ 6000 A
Demagnetiseringseffect: Restmagnetisme < 0,3 mT
Gevoeligheid: duidelijke weergave op A1-type standaardproefstuk (15/50 μm)
Stroomvoorziening: driefasige vijfdraadige wisselstroom 380V 50Hz
Standaardconfiguratie:
Magnetische deeltjescontrole hoofdeenheid
DigitaalAmpermeter
Lichtdichte donkere kamer met afschermend gordijn
Suspended UV lamp
Fluorescerende magnetische deeltjes
Magnetische suspensieconcentratie-testbuis
Magnetometer
Facultatieve opstelling:
Halfsluitende donkere kamer
Volledig afgesloten donkere kamer
DC-magnetisatie (HWDC/FWDC)
Touchscreen bedieningspaneel
Rotatiebewaking (handmatig/elektrisch)
Elektrisch aangedreven staartelektrode
Vlamwerende koperen gaasmat
| Model |
Configuratie |
Verplaatsing van de staartelektrode |
Rotatieobservatie |
Operatiepaneel |
| Handleiding |
Elektrisch |
Handleiding |
Elektrisch |
Digitale Ampermeter |
Aanraakscherm |
| Economisch |
Basic Darkroom |
√ |
|
√ |
|
√ |
|
| Standaard |
Halfgesloten donkere kamer |
√ |
|
|
√ |
√ |
|
| Geavanceerd |
Volledig afgesloten donkere kamer |
|
√ |
|
√ |
|
√ |
