Industriële Handheld Akoestische Beeldcamera Ultrasone Geluidsdetector HFD-V100

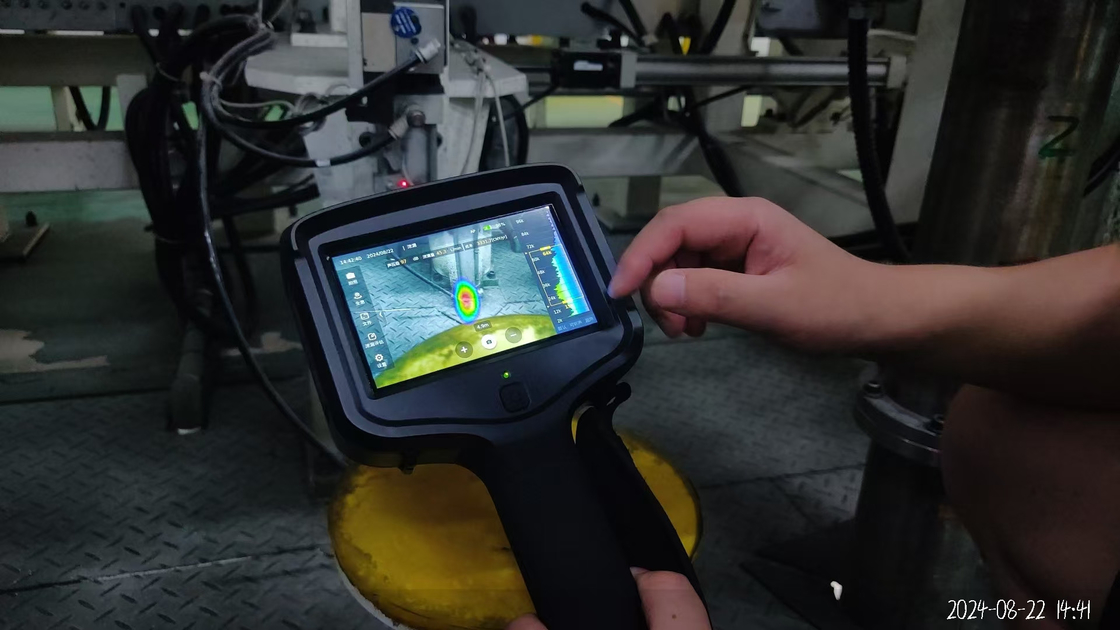

HFD-V100 Handheld Akoestische Beeldcamera Ultrasone Geluidsdetector

We kunnen in ons dagelijks leven zien dat mensen hun ogen gebruiken om sneller en intuïtiever informatie te verzamelen dan enig ander orgaan. Daarom is in veel industrieën 'visuele' monitoring van complexe processen vereist.

Tegelijkertijd werden veel technologieën uitgevonden die gebieden van het menselijk zicht uitbreidden die over het algemeen onzichtbaar waren voor het oog. Nucleaire magnetische resonantie beeldvorming (MRI), röntgenmachines en infrarood thermische beeldcamera's zijn enkele voorbeelden van technologieën waarmee mensen onzichtbare materie kunnen 'zien'. Er zijn echter momenteel slechts enkele basismanieren om geluid te meten, zoals geluidsmeters. Welk voordeel zouden we hebben als geluid ook zichtbaar zou kunnen zijn? Hoe zou alles om ons heen er 'uitzien' door een akoestisch beeldvormingssysteem?

HFD-V100 is ontwikkeld om de toepassingen van het wereldberoemde akoestische merk KM te visualiseren, zoals lekkage van samengeperst gas, detectie van gedeeltelijke ontlading in elektrische machines, testen van ruimtedichtheid, enz., met behulp van akoestische visualisatietechnologie. Het gebruik van bijna honderd hoogwaardige digitale microfoons verbetert de meetgevoeligheid en kan signalen meten in de ultrasone frequentieband tot 96 kHz. Bovendien kunnen uitstekende prestaties worden behaald bij het detecteren van hoogfrequent geluid, waaronder BSR (Buzz, Squeak, Rattle) geluid. Het HFD-V100 akoestisch beeldvormingssysteem is een nieuw type systeem voor identificatie, positionering en testanalyse van geluidsbronnen. Het gebruikt een hooggevoelige digitale microfoon om het verzamelde geluid op het scherm te visualiseren in de vorm van een kleurenomtrekkaart. Meet effectief de geluidsveldverdeling, het geluidsbeeld en het zichtbare lichtvideobeeld worden perfect over elkaar gelegd, waardoor een detectie-effect ontstaat dat vergelijkbaar is met dat van een warmtecamera op de temperatuur van een object. Het kan snel stationaire, transiënte en bewegende geluidsbronnen identificeren en lokaliseren, mensen helpen geluidsgolven, geluidsvelden en geluidsbronnen intuïtief te begrijpen, de locaties en oorzaken van geluid gegenereerd door machines en apparatuur te begrijpen en vervolgens manieren te vinden om geluid te beheren en te beheersen.

Technische specificaties

Andere meer toepassingsgebieden:

Milieugeluidmonitoring, machinegeluidsbeheersing, akoestische metingen in binnen- of buitenomgevingen, enz., kunnen allemaal het Akoestisch Beeldvormingssysteem gebruiken om de verdeling van geluidsbronnen te meten, waarbij gebruik wordt gemaakt van de unieke visualisatie van beeldvormingsmetingen.

Monitoring en distributie van omgevingsgeluid in energiecentrales, werkplaatsen, kerncentrales, enz., waarbij de locatie en intensiteit van geluidsgeneratie worden gemarkeerd en wordt geholpen bij het vinden van manieren om geluid te elimineren.

Analyse van snelweggeluid: het meten van het rijgeluid van auto's, treinen en hogesnelheidstreinen en het analyseren van de geluidsverdeling, wat gunstig is voor het ontwerp van geluidsschermen en de toepassing van geluidsreducerende maatregelen. Monitoring van de machine: na het verkrijgen van de kenmerkdatabase van verschillende toestanden van de machine

door een database te bouwen, kan de machinetoestand in real-time worden bewaakt.

Geluidsbeoordeling: gebruikt om de geluidskwaliteit van energiecentrales, transformatoren, locomotieven, enz. te evalueren, om de geluidsmagnitude, het frequentiebereik, enz. van apparatuur op vaste punten en kwantitatief te rapporteren.

Het wordt gebruikt om de geluidsverdeling in de hal te detecteren en te analyseren, en om te rapporteren of het geluid in de hal uniform is en of er akoestische donkere gebieden zijn in de vorm van een distributiekaart; Puntgerichte directionele opname van de spreekstem van een specifieke persoon kan de interferentie van omgevingsgeluiden elimineren en een duidelijke spraak van de presentator verkrijgen. De presentator hoeft geen microfoon meer mee te nemen. Het wordt gebruikt om het geluid in een kleinschalige omgeving te meten en te evalueren. Het rapporteert de geluidsintensiteit in de woonwijk in de vorm van een distributiekaart, vooral langs de straat, en meet specifiek de intensiteit van elke geluidsbron (verwerkingsfabriek, proefveld, enz.) in de buurt van de woonwijk.
