CS NDT kalibratieblok IIW V1 voor niet-destructieve tests

NDT -kalibratieblok IIW V1 -blok

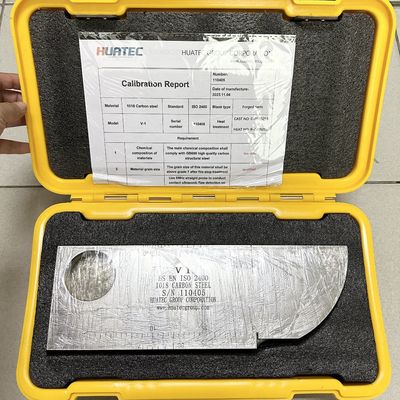

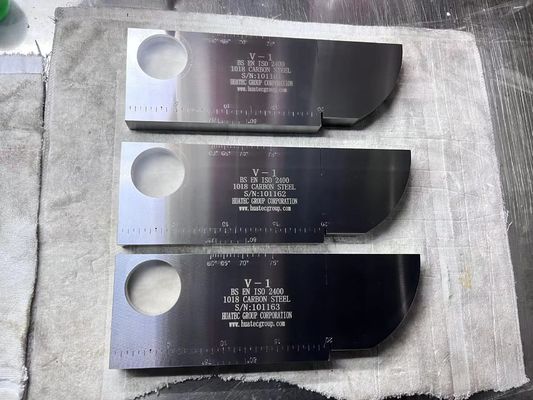

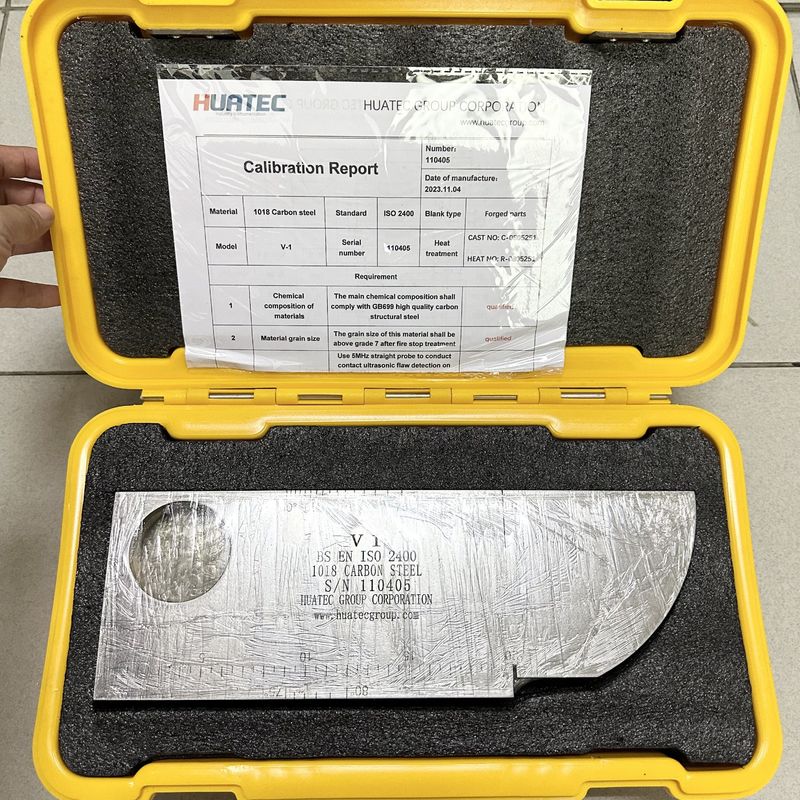

IIW v1 kalibratieblok

Standaard: ISO2400-1972E

IIW-testblok (V-1-testblok) wordt ook Nederlands testblok genoemd. Het is een internationaal standaard testblok goedgekeurd door het International Welding Institute (IIW) en aanbevolen door de International Organisation for Standardization (ISO). De vorm en grootte worden getoond in figuur 1-1:

Hoofdpunten van gebruik:

(1) het dynamische bereik, horizontale lineariteit en longitudinale golfdetectiebereik van de foutdetector kunnen worden gemeten met behulp van een testblokdikte van 25 mm;

(2) De 50 boog en 1,5 door gat werden gebruikt om de gevoeligheidsmarge van de schuine sondekriefhoek en de rechte sonde van de longitudinale golf te bepalen. Het is ook mogelijk om ruwweg de grootte van het blinde gebied van de rechte sonde en het penetratievermogen van het meetinstrument in combinatie met de sonde te schatten.

(3) het incidentiepunt en het blinde oppervlak van de hellende sonde worden gemeten met behulp van het R100mm -boogoppervlak en de tijdsasverhouding en het nulpunt kunnen worden gecorrigeerd;

(4) De longitudinale resolutie van de rechte sonde kan worden gemeten met het inkeping vlak van 85 mm, 91 mm en 100 mm;

(5) Gebruik de rechterhoekrand van het testblok om de scheefhoek van de geluidsbundel van de hellende sonde te meten.
