NDT Kalibratieblok IIW V2 Bruto Gewicht 1kg

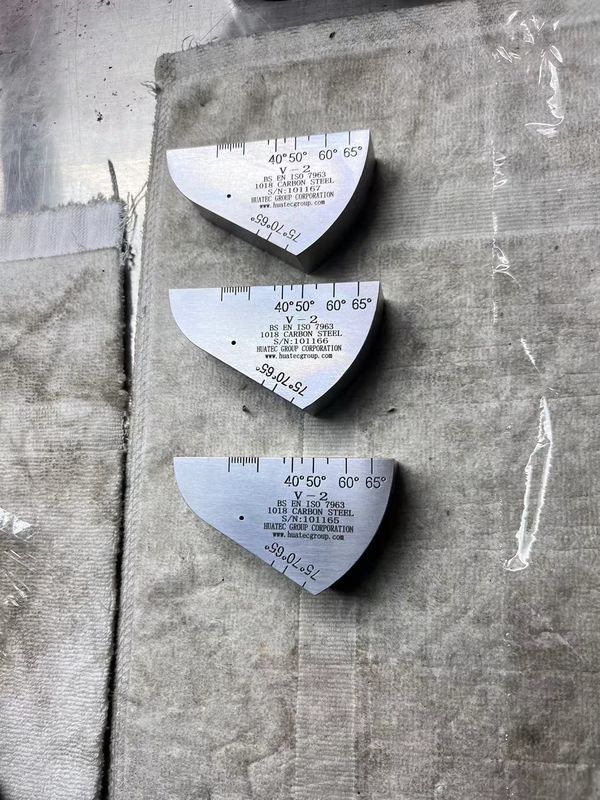

NDT Kalibratieblok IIW V2 Blok

Standaard: ISO7963-2010

IIW2 testblok (V-2 testblok) is het standaard testblok goedgekeurd door de Internationale Lasvereniging. V-2 (DIN54122) vergeleken met het IIW testblok, heeft het V-2 testblok de voordelen van lichtgewicht en gemakkelijk te dragen, vooral geschikt voor gebruik op locatie. Zie Figuur 1-2.

Belangrijkste gebruikspunten:

(1) Het invalspunt en de gevoeligheidsmarge van de schuine probe werden gemeten met behulp van een boogreflectieoppervlak met een straal van R50mm;

(2) Met behulp van het reflectieoppervlak van een 5-voudig gat, is het refractiebereik van de kantelprobe respectievelijk 45°-65° en 65°-75°.

(3) De horizontale en verticale lineariteit van de foutdetector kan worden gemeten met behulp van meerdere p-golf reflecties van de bodem met een dikte van 12,5 mm;

(4) Twee boogoppervlakken, R25 en R50, worden gebruikt om de tijdas en het nulpunt te corrigeren.
