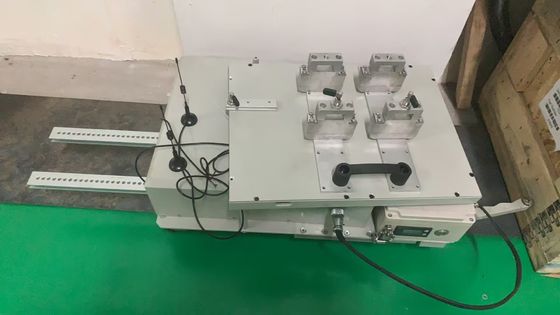

HXPC-200A pijpleiding Buitenbuis Klimwand Inspectie Crawler
1Algemene inleiding
(1) Marke van de apparatuur: HUATEC
(2) Model: HXPC-200A
(3)Reissnelheid:≥ 100 mm/s;
(4) De loopmodus gebruikt het spoor om de verticale oriëntatie van de las te garanderen: ± 1 mm, de looprichting oriëntatie
nauwkeurigheid: ± 1 mm;
(5) Het kan voldoen aan de aandrijvingsvereisten van een dubbelwandige eenschaduwrichtingsstraalmachine voor pijpleidingen met een diameter van minder dan 1600 mm;
(6) Gebruik 5G-dualband draadloos communicatiesysteem, besturingsafstand: 100 meter (open land);
(7) Het gebruik van een geïntegreerde 36 V lage temperatuur lithiumbatterie, gemakkelijk te vervangen, die normaal kan werken bij minus 40°C;
(8) Werktijd:meer dan 8 uur;
(9) Energieverbruik: ≤ 150 W;
(10) Synchrone aandrijving met het buiswandklimvoertuig (platte scanner) om de detectievereisten voor dubbelwand-een-schaduw DR Transilluminatie te voltooien
2Draagbare röntgenfoutdetector
Naam van de apparatuur: draagbare hoge-frequente constantdruk-röntgenfoutendetectie-machine
| Model |
XXG 300JYGF |
| Röntgenbuis |
metalen keramische buizen |
| Modus van stroomvoorziening van de röntgenbuis |
constante spanning |
| Spanningsregeling van de röntgenbuis |
50-300 kV |
| Stup van regulering van de buisspanning |
1 kV/stap
|
| Stroom van röntgenbuis |
0.5-3.0mA |
| Stup van regulering van de buisstroom |
0.1mA/stap |
| Maximale blootstellingstijd |
99 minuten en 59 seconden.
|
| Vertragingsbereik voor hoge drukregeling |
0-99 seconden
|
| Maximaal vermogen van de röntgenbuis |
900 W |
| Werkfrequentie |
100 kHz
|
| Grootte van de scherpstelling |
AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)
|
| Doorbrengingsdikte |
65 mm (A3-staal, brandpuntsafstand 700 mm, HUATEC D7-film, negatief zwart ≥ 2.0, 10 minuten)
|
| Tijdelijk belastingpercentage |
100% (bij omgevingstemperatuur van 20°C, maximale vermogen)
|
| Stralingshoek |
40° x 55° |
| Interne filter |
1 mmBe |
| Aanvullend filter |
4 mm-equivalent
|
| Grootte van het leidinghoofd |
φ295mmx775mm (inclusief eindring) |
| Gewicht van het buishoofd |
29 kg |
| Verbindingskabel |
50M |
| Stroomkabel |
10M |
| Grootte van de controller |
465 mmx154 mmx323 mm
|
| Gewicht van de regelaar |
110,3 kg |
| Inlaatvermogen |
200-250VAC, 47-400Hz |
| Anodekoeling |
gedwongen luchtkoeling |
| Toegestane omgevingstemperatuur |
-20°C~+40°C |

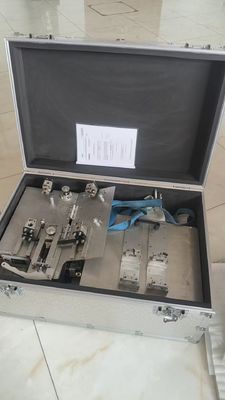

3De standaardaccessoires zijn:
DR-paneeldetectorbuis-klimmachine voor de buitenwand
Röntgenmachine voor het beklimmen van buizen
Digitale platte detector 1024,76 μm, beeldgebied 233 x 97 mm
Software voor het verkrijgen en verwerken van digitale beelden
Laptopcomputer
Hoogfrequente, constante druk, röntgenfoutdetector (richtingsgericht)
Krabbelgeleiderrail ((Aangepast volgens de eisen van de klant): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 stuks.
