Geïntegreerde interne en externe draadkabel defectdetectie op lijn van interne en externe draadbreuk van staalkabel
1). Productoverzicht
◆ On-line detectie van staalkabel interne en externe draadbreuk, slijtage, roest, vervorming, losse strengen, overslaande draden, materiaalveranderingen en andere defecten.
◆ Het testresultatenrapport kan voldoen aan de normen van verschillende industrieën en heeft het aantal gebroken draden en de verhouding van het gebroken draadoppervlak tot het totale gebroken oppervlak van de draad.
◆ Het gebruik van computer USB-interface (bedraad) of "eigen Wi-Fi-netwerk" (draadloos) directe bemonstering, verwerking en analyse, met online geluids- en lichtalarm en real-time weergave van resultaten.
◆ Sensor circulaire structuur, omtrek rondom, axiale magnetisatie, de staalkabel wordt direct gemagnetiseerd tot verzadiging.
◆ De sensor maakt gebruik van een behuizing van aluminiumlegering, met waterdichte, stofdichte, schokbestendige en vochtbestendige functies.
◆ Stabiele werking, betrouwbare prestaties, hoge detectienauwkeurigheid, sterke anti-interferentieprestaties, nauwkeurige gegevens.
◆ Software PAST zich aan Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 verschillende computerbesturingssystemen aan
◆ Veel gebruikt in mijnbouw, kabelbanen, hefwerktuigen, liften, havenmachines, kabelbruggen en andere gebieden.
2).Systeemconfiguratie en model

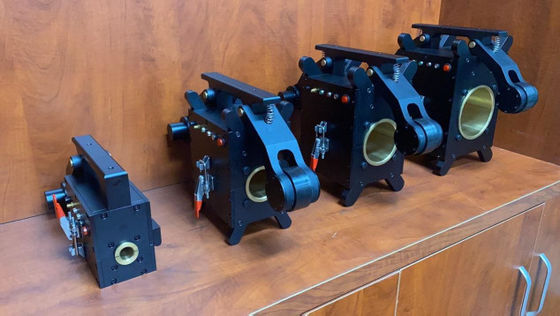

Alles moet worden aangepast: Draadkabel defectdetectiemachine (48 mm klein - 78 mm medium - 108 mm groot)
| |
SN. |
Configureer de naam en het model |
Hoeveelheid |
Markering |
| Sensoreenheid |
1 |
• Geïntegreerde sensoreenheid
• Snelle omkeerbare exciter • Zeer geleidende signaalconcentrator
• Display Hall magnetische gevoeligheidsgroep • Zwevende centrering slijtagegeleidingshuls
• Hoge precisie afstandencoder • Automatische positionering wielrolinrichting
|
1 set |
Encoder inbegrepen |
| 2 |
• Real-time alarm (digitaal naar analoog conversie hi-fi)
•AD analoog-naar-digitaal conversiemodule • Automatische ruisonderdrukkingsmodule
• Defect hoorbaar en visueel alarmmodule • Detectiekwaliteitsborgingsmodule
•DAQ plug-and-play-modus
|
1 set |
Inclusief Wi-Fi-opname |
| |
3 |

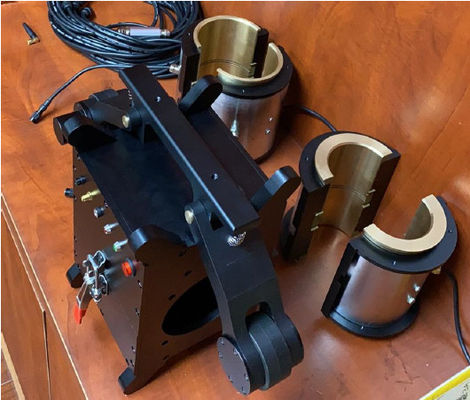

Vervangbare voeringhuls |
5 sets |
Aangepaste specificaties worden afzonderlijk besproken |
| Verwerkingseenheid |
4 |
USB-transmissiekabel |
1 pc |
Op maat gemaakt 20 meter lang |
| 5 |
Wi-Fi-antenne |
2 stuks |
Eén is voor reserveonderdelen |
| 6 |
V3.0 versie real-time signaalverwerkingssoftware |
1 set |
|
| 7 |
Gegevensverzameling Computer (Tablet type) |
1 eenheid |
Inclusief oplader |
| Accessoire-eenheid |
8 |
Aangepaste instrumentenkoffer |
1 pc |
Aangepaste trekstangverschuivingswiel |
| 9 |
Alles-in-één oplader |
1 pc |
Rood licht: Opladen
Groen: Vol
|
| 10 |
Flexibele tractieveiligheidskabel |
1 pc |
Flexibele verbindingen voor sensoreenheden |
| 11 |
Gebruikershandleiding (gerelateerde technische gegevens) |
1 pc |
|
| 12 |
Certificaat (Garantiekaart) |
1 pc |
|
| 13 |
Paklijst |
1 pc |
|
Opmerking: 1, waaronder 7 tablet dual-use computer is optioneel (afhankelijk van de vraag, de kosten zijn extra);
2, alle maten kunnen op aanvraag worden aangepast (en kunnen nauwkeurig vervangbare voering worden aangepast); Zoals 48 mm + 24 mm vervangbare bus
3). Technische kern en wettelijke kwalificatie
1. Virtueel instrument: touw oneindige onzekerheid. Alleen de toepassing van virtuele instrumenttechnologie, waarbij traditionele instrumenten worden vervangen door software en directe bemonstering door computers, kan ervoor zorgen dat er geen detectie wordt gemist en geen verkeerde beoordeling, net als het bekijken van een film, het scannen van de staalkabel gedurende het hele proces, de resultaten zijn nauwkeurig en goede herhaalbaarheid.
2. Drie vaste instrumenten: Volgens de nationale normen voor staalkabelschroot in verschillende industrieën, past dit product elektromagnetische kwalitatieve, kwantitatieve, positionering, online niet-destructieve detectie van interne en externe draadbreuk van staalkabel, roest, slijtage, veranderingen in het metaaldoorsnedeoppervlak, losse strengen, overslaande draden, vervorming, materiaalanomalieën en andere defecten toe.
3. Wettelijk instrument: in overeenstemming met de Amerikaanse norm ASTM1571-2021 en de nationale norm GB/T21387-2008.
4). Technische indicatoren
De hele serie kan de diameterbereik van staalkabel detecteren::
φ1.5-300mm (moet verschillende series specificaties sensor configureren)
Sensor en staalkabel relatieve snelheid: 0,0-6,0 m/s Beste: 0,1-0,5 m/s
De beste opening tussen de sensorgeleidingshuls en de staalkabel is 2-4 mm, en de toegestane opening is 0-15 mm
Detectiemogelijkheid voor draadbreuk (LF)Kwalitatief: De nauwkeurigheid van kwalitatieve detectie van enkele gecentraliseerde draadbreuk is
99,99%
Kwantitatief: Het aantal gebroken draden op één plaats staat één of één equivalente wortel toe om verkeerd te beoordelen
De nauwkeurigheid is meer dan 92% wanneer het aantal gebroken draden op één plaats meer dan 100 keer zonder fout wordt gedetecteerd
±0,055%De toegestane herhalingsfout van detectiegevoeligheid is
±0,055%De toegestane fout van testprecisie-indicatiewaarde:
± 0,2%
Positie (L) Detectiemogelijkheid: Percentagefout van detectielengte-indicatiewaarde: ±0,2%Atmosferische druk:
5V van computerbatterijSensorgewicht: gemeenschappelijke specificaties
< 10 kg (aangepast aan de werkelijke situatie)Atmosferische druk: -10℃~40℃ Atmosferische druk: 86~106Kpa Relatieve vochtigheid:
≤85%
