HRD-120 Geïntegreerde Dlaw Detectiemachine voor Staalkabeldefecten in Mijnbouw, Kabelbanen en Kranen
一. Productoverzicht
◆ Online detectie van staalkabel interne en externe gebroken draden, slijtage, roest, vervorming, losse strengen, overslaan van draden, materiaalveranderingen en andere defecten.
◆ Het testresultatenrapport kan voldoen aan de normen van verschillende industrieën en bevat het aantal gebroken draden en de verhouding van het gebroken draadgebied tot het totale gebroken gebied van de kabel.
◆ Gebruik van computer USB-interface (bedraad) of "eigen Wi-Fi-netwerk" (draadloos) directe bemonsteringsverwerking en -analyse, met online geluids- en lichtalarm en realtime weergave van resultaten.
◆ Sensor cirkelvormige structuur, omringende omtrek, axiale magnetisatie, de staalkabel onmiddellijke magnetisatie naar verzadigingstoestand.
◆ De sensor is voorzien van een behuizing van gelegeerd aluminium, met waterdichte, stofdichte, schokbestendige en vochtbestendige functies.
◆ Stabiele werking, betrouwbare prestaties, hoge detectienauwkeurigheid, sterke anti-interferentieprestaties, nauwkeurige gegevens.
◆ Software PAST zich aan Win dows 98/2000 / xp/Vista/ Win dows 7/8/10/11 diverse computerbesturingssystemen aan
◆ Veel gebruikt in mijnbouw, kabelbanen, hefapparatuur, liften, havenmachines, kabelbruggen en andere gebieden.
二.Systeemsamenstelling en model

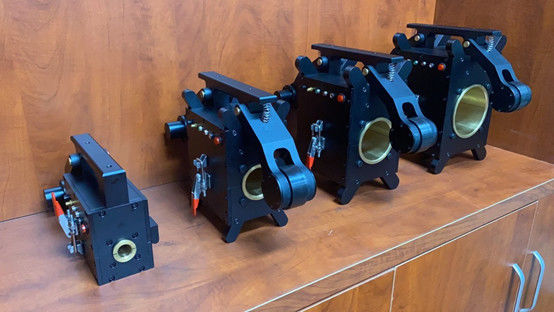

Alles moet worden aangepast: Staalkabel defectdetectiemachine (48 mm klein - 78 mm medium - 108 mm groot)
|
SN. |
Configureer de naam en het model |
Hoeveelheid |
Markering |
| Sensoreenheid |
1 |
• Geïntegreerde sensoreenheid
• Hoge snelheid omkeerbare exciter • Hoge geleidbaarheid signaalconcentrator
• Weergave Hall magnetische gevoeligheidsgroep • Drijvende centrering slijtagegeleidingshuls
• Hoge precisie afstandsenkoder • Automatisch positioneringswielrolapparaat
|
1 set |
Encoder inbegrepen |
| 2 |
• Realtime alarm (digitale naar analoge conversie hi-fi)
•AD analoge naar digitale conversiemodule • Automatische ruisonderdrukkingsmodule
• Defect hoorbaar en visueel alarmmodule • Detectie kwaliteitsborgingsmodule
•DAQ plug-and-play-modus
|
1 set |
Inclusief Wi-Fi-opname |
|
3 |

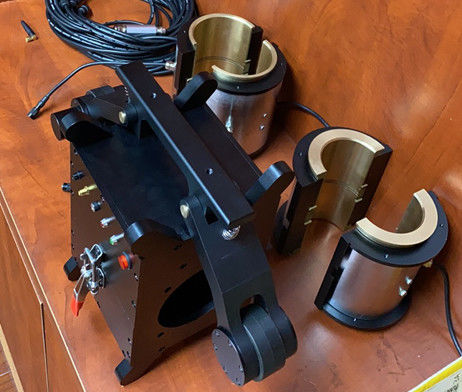

Vervangbare voeringhuls |
5 sets |
Aangepaste specificaties worden apart besproken |
| Verwerkingseenheid |
4 |
USB-transmissiekabel |
1 stuk |
Op maat gemaakt 20 meter lang |
| 5 |
Wi-Fi-antenne |
2 stuks |
Eén is voor reserveonderdelen |
| 6 |
V3.0 versie signaal realtime verwerkingssoftware |
1 set |
|
| 7 |
Data-acquisitie Computer (Tablet-type) |
1eenheid |
Inclusief oplader |
| Accessoire-eenheid |
8 |
Aangepaste instrumentenkoffer |
1 stuk |
Aangepast trekstangschakelwiel |
| 9 |
Alles-in-één oplader |
1 stuk |
Rood lampje: Opladen
Groen: Vol
|
| 10 |
Flexibele tractie veiligheidskabel |
1 stuk |
Flexibele verbindingen voor sensoreenheden |
| 11 |
Gebruiksaanwijzing (gerelateerde technische gegevens) |
1 stuk |
|
| 12 |
Certificaat (Garantiekaart) |
1 stuk |
|
| 13 |
Paklijst |
1 stuk |
|
Opmerking: 1, waarvan 7 tablet dubbelzijdige computer optioneel is (afhankelijk van de vraag, de kosten zijn extra);
2, alle maten kunnen op aanvraag worden aangepast (en kunnen nauwkeurig worden aangepast vervangbare voering); Zoals 48 mm + 24 mm vervangbare bus
三.Technische kern en wettelijke kwalificatie
1. Virtueel instrument: oneindige onzekerheid van de kabel. Alleen de toepassing van virtuele instrumenttechnologie, het vervangen van traditionele instrumenten door software en directe bemonstering door computers kan zorgen voor geen gemiste detectie en geen verkeerde beoordeling, net als het bekijken van een film, het scannen van de staalkabel gedurende het hele proces, de resultaten zijn nauwkeurig en met goede herhaalbaarheid.
2. Drie vaste instrumenten: Volgens de nationale normen voor staalkabelafval in verschillende industrieën, past dit product elektromagnetische kwalitatieve, kwantitatieve, positionele, online niet-destructieve detectie toe van interne en externe gebroken draden, roest, slijtage, veranderingen in de metaaldoorsnede, losse strengen, overslaan van draden, vervorming, materiaalafwijkingen en andere defecten van staalkabels.
3. Wettelijk instrument: in overeenstemming met de Amerikaanse norm ASTM1571-2021 en de nationale norm GB/T21387-2008.
四. Technische indicatoren
De hele serie kan het diameterbereik van staalkabel detecteren: φ1.5-300mm (vereist configuratie van verschillende series specificatiesensoren)
Sensor en staalkabel relatieve snelheid: 0,0-6,0 m/s Best: 0,1-0,5 m/s
De beste speling tussen de sensorgeleidingshuls en de staalkabel is 2-4 mm, en de toegestane speling is 0-15 mm
Gebroken draad defect (LF) detectievermogen
Kwalitatief: De nauwkeurigheid van kwalitatieve detectie van enkele gecentraliseerde gebroken draad is 99,99%
Kwantitatief: Het aantal gebroken draden op één plaats staat één of één equivalente draad verkeerde beoordeling toe
De nauwkeurigheid is meer dan 92% wanneer het aantal gebroken draden op één plaats meer dan 100 keer zonder fouten wordt gedetecteerd
Kwantitatieve verandering van metaaldoorsnede (LMA)
De toegestane herhaalbaarheidsfout van de detectiegevoeligheid is ±0,055%
De toegestane fout van de testprecisie-indicatiewaarde: ± 0,2%
Positie (L) Detectievermogen: Procentuele fout van de detectielengte-indicatiewaarde: ±0,2%
Voeding: 5V van computerbatterij
Sensor gewicht: gangbare specificaties < 10 kg (aangepast volgens de werkelijke situatie)
Omgevingstemperatuur: -10℃~40℃ Atmosferische druk: 86~106 Kpa Relatieve vochtigheid: ≤85%
