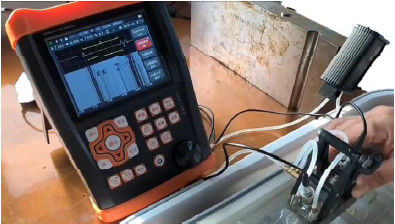

Ultrasone foutdetector TOFD-detectie en diktemeter

Ultrasone Foutdetector TOFD Detectie en Diktetester

★ Gebruiksvriendelijke dialoog interactie helpt bij operaties zoals kalibratie, het maken van curven, etc.

★ TOFD-modus, TOFD-detectie, zeer efficiënt en lage kosten.

★ Alle tools die u nodig heeft: DAC, AVG, TCG, kleur Bscan, AWS, Lasdiagram, etc.

★ Herhalingsfrequentie puls: 10-10000Hz nauwkeurige aanpassing, snelle scan, geen missers.

★ Hoge signaal-ruisverhouding, heldere en stabiele echo, anti-ruis ontwerp, perfect voor zware werkomstandigheden.

★ 12-cijferige AD, snelle bemonstering leidt tot een beter echodiagram met alle details. Gevoelig en kan zelfs kleine fouten detecteren.

★ Diktetestmodus, Meetbereik: 0,15 mm – 15000 mm (5920 m/s), Meetresolutie: 0,001 mm.

★ Automatisch gegenereerde probe-analyserapporten.

★ Foutdetectie video-opname. Onbeperkte USB-gegevensopslag., PDF-rapporten uitvoer.

★ Bluetooth-verbinding met mobiele apparaten om detectierapporten ter plaatse te genereren en af te drukken.

★ IP65-standaard. Legering + silicagel behuizing, water- en stofdicht, solide en gaat eeuwig mee. Dempingsondersteuning zorgt ervoor dat het in elke hoek staat.

★ Batterij gaat 15 uur mee voor één oplaadbeurt. Elke batterij heeft een eigen oplaadcontrole, dus met twee batterijen kan hij de klok rond werken.

Specificaties

Bereik: 0-15000 mm, bij staalsnelheid
Materiaal Snelheid: 100～20000 m/s
Puls Herhalingsfrequentie: 10-10000Hz
Dynamisch bereik: ≥38dB
Lineariteit: Horizontaal: +/-0,2% FSW, Verticaal: 0,25% FSH, Versterker Nauwkeurigheid +/-1 dB.
Oplossend Vermogen:>40dB (5P14)
Gevoeligheid Overblijfselen:>66dB
Afwijzing (onderdrukking): 0 tot 80% volledige schermhoogte
500 onafhankelijke instellingen, elk criterium kan vrij worden ingevoerd, we kunnen in de scène werken zonder testblok；
Groot geheugen van 1000 A-grafiek
Testmodi: Pulsecho, dubbel element en doorgifte
Probetypes: Enkel Recht, Enkel Hoek, Dubbel Recht, Dubbel Hoek
Gate Monitors: Twee onafhankelijke gates controleerbaar over het gehele sweepbereik
Eenheden: Inch of millimeter
Stroomvereisten: Netspanning 100-240 VAC, 50-60 Hz
Weergavevertraging: -20 tot 3400 µs
Probeer Vertraging/Nul Offset: 0 tot 99,99µs
Interne oplaadbare Li-ion batterijpack van 7,2V bij 8000 mAh
15 uur nominale bedrijfstijd afhankelijk van de helderheid van het scherm
4 uur typische oplaadtijd
H×B×D(mm):260×175×60 (mm)
Gewicht: 1,2 kg
Bedrijfstemperatuur: -10℃ tot 50℃
Opslagtemperatuur: -30℃ tot 50℃
Pulsenergie: 200V, 300V, 400V, 500V selecteerbaar
Rectificatie: Positieve halve golf, negatieve halve golf, volledige golf, RF-systeem
Bandbreedte (versterker banddoorlaat): 0,1 tot 300 MHz
Gate Monitors: Twee onafhankelijke gates controleerbaar over het gehele sweepbereik
Gevoeligheid: 120 dB max in selecteerbare resolutie 0,1, 1,0, 2,0, 6,0 dB.
Transducer Aansluitingen: BNC of LEMO

Functies

Geautomatiseerde weergave van precieze foutlocatie (Diepte d, niveau p, afstand s, amplitude, sz dB,ф).
Foutmeting: Automatische foutmeting met behulp van AVG/AVG of DAC, versnelt de rapportage van defectacceptatie of -afwijzing.
Geautomatiseerde kalibratie van transducer Nulpunt, Hoeken, Voorkant en materiaalsnelheid.
Handig om DAC en AVG te maken en te gebruiken om de echo te evalueren, de curve kan worden gewijzigd en gecompenseerd.
Verbinding met U-schijf, het apparaat kan onbeperkt geheugen krijgen, PDF-rapporten uitvoeren en het systeem updaten.
Geautomatiseerd video maken van het testproces en afspelen; gebruik upan, de lengte van de video is onbeperkt.
Kleur Bscan.
TOFD.
Lasdiagram.
Er zijn 15 standaarden in het apparaat.
Bluetooth-verbinding met mobiele apparaten om detectierapporten ter plaatse te genereren en af te drukken. AWS D1.1.
Correctiefunctie voor gebogen oppervlakken.
Scheurhoogte Meetfunctie.
Vergrootpoort: spreiding van het poortbereik over de volledige schermbreedte.
Automatische versterkingsfunctie.
Envelop: Gelijktijdige weergave van live A-scan met een vernieuwingsfrequentie van 60 Hz en envelop van A-scan weergave.
Peak Hold: Vergelijk bevroren piek golfvormen met live A-Scans om testresultaten gemakkelijk te interpreteren.
Scan Freeze: Weergave freeze houdt golfvorm- en geluidspadgegevens vast.
Alarm: Piep en LED.
Real Time Klok.
Echo vullen.
Markering vastleggen.
Echokleur binnen de Gate.

Basis Instrumentenpakket

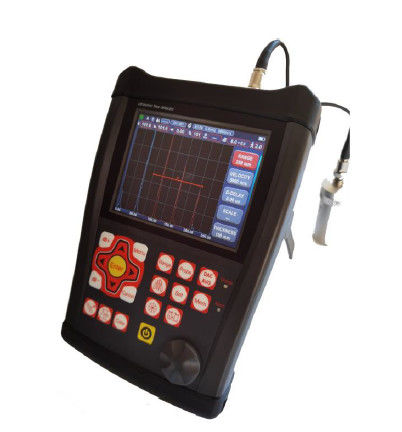

Draagbare Ultrasone Foutdetector
Rechte Straal Transducer (2,5 MHz, Φ20)
Hoekstraal Transducer (4 MHz, 8 mm×9 mm, 60°)
Verbindingskabel voor de transducer (Q9-C5, of optioneel C9-C5)
Oplaadbare Li-Ion Batterijpakket, 7,8 ampère uur
Voeding/oplader
Gebruikershandleiding in het Engels
App Software
Band
