Schema voor configuratie van het kalibratiesysteem voor trillingen met gemiddelde frequentie

Configuratieschema voor kalibratiesysteem voor trillingen met gemiddelde frequentie

1. Algemene beschrijving

Het schema realiseert voornamelijk de automatische/handmatige kalibratie van de gevoeligheid, lineariteit, amplitude-frequentie- en fase-frequentiekarakteristieken van de trillingssensor en vormt het bijbehorende testrapport. Het systeem is eenvoudig van structuur, gemakkelijk te bedienen en te gebruiken en voldoet aan JJG233-2008 "Verificatieregels voor piëzo-elektrische acceleratiesensoren", GB/T20485.21-2007/ISO16063-21:2003 "Kalibratiemethoden voor trillings- en schoksensoren Deel 21 Vergelijkingsmethode Trillingskalibratie", "JJG 134-2003 Test- en kalibratievereisten zoals Verificatieregels voor magnetische snelheidsensoren en Verificatieregels voor JJG 676-2000 Werkende trilmeter.

2. Belangrijkste prestaties

Beschikbaar frequentiebereik: 5Hz-10kHz;

Beschikbare trillingsamplitude: 0-± 700m/s2;

Kan nauwkeurig spanning, lading, IEPE-uitgangsversnelling, snelheid en andere sensoren en trillingstesters verifiëren/kalibreren. Ondersteuning van punt-voor-punt vergelijkingsmethode, sinusvormige sweep-frequentiemethode, willekeurige excitatiemethode en schokexcitatiemethode en andere verificatie-/kalibratiemethoden.

3. Basis samenstelling

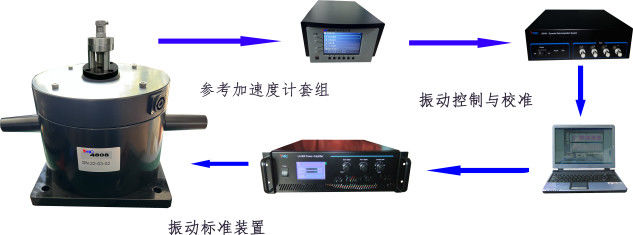

Het schema is samengesteld uit een standaard versnellingsmeter, een ruisarme ladingsversterker, een kleine trillingstafel, een lineaire eindversterker, een dynamische dataverzamelaar en software voor het testen en besturen van sensorkarakteristieken. De automatische test en gesloten-lusregeling van de gevoeligheid, amplitudelineariteit en frequentierespons van de sensor worden gerealiseerd door computerbesturing.

Opmerking: De te testen versnellingsmeter is afhankelijk van het daadwerkelijke product en de figuur dient alleen als referentie voor de ladingsuitgangsversnellingsmeter.

4. Technische parameters van de apparatuur

4.1. Trillingstafel

De HG-5024M standaard triltafel maakt gebruik van zeldzame aarde Ndfeb permanent magneetmateriaal; Het heeft de kenmerken van klein volume, lichtgewicht, breed frequentiebereik, redelijke structuur en hoge betrouwbaarheid. Speciaal ontworpen voor trillingskalibratie, trillingstests en trillingstests van de standaard trillingsbron, kan worden gebruikt als kalibratie, kalibratie en testen van trillingssensoren, kan ook worden gebruikt voor grote en middelgrote instrumentonderdelen van de omgevingsvibratie, vermoeidheidstest, kleine en middelgrote structuurmeting van dynamische respons, resonantiefrequentie en mechanische impedantietest, modale test.

Opmerking: HG-5024M kan worden gebruikt als een standaard triltafel voor standaardconstructie volgens JJG 298-2015 Standaard triltafelverificatieregels.

Frequentiebereik: 10-10000Hz; Maximale amplitude: 300m/s2.

4.2. Lineaire eindversterker

LA-500 eindversterker gebruikt een standaard 19-inch chassis, true color LCD-display stroom, spanning, signaalfrequentie en bescherming, lineaire stroomuitgang, lage vervorming, goede signaal-ruisverhouding; Met uitgangsspanning, stroomindicatie en bewakingseindgaten; Meerdere beschermingsfuncties; Directe aandrijving van MS-serie modale shaker en VT/SVT-serie kleine shaker

4.3. Raadpleeg de versnellingsmeter

HG-8305 referentieversnellingsmeter gebruikt een middencompressiestructuur, goede temperatuurkarakteristieken, hoge langetermijnstabiliteit, sterke slagvastheid; Dubbele M5 (10-32 optioneel) installatie aan de onder- en bovenkant kan de precisiekalibratie van de sensorgevoeligheid in back-to-back modus, standaard trillingswaardetransmissie en stabiele verificatiestandaardfuncties realiseren.

Frequentieresponscurve

Temperatuurcurve

Opmerking: HG-8305 en HG-8102B ladingsversterkers worden gebruikt als trillingskits en kunnen worden gebruikt als referentieversnellingsmeters in overeenstemming met JJG 233-2008 Verificatieregels voor piëzo-elektrische versnellingsmeters.

4.4. Ruisarme ladingsversterker

HG-8102B: een multi-mode ruisarme ladingsversterker met 4-bits sensorgevoeligheidsnormalisatie, met lading, spanning, IEPE en andere drie ingangsmodi, versterking, high-pass, low-pass en genormaliseerde multi-bestand opties; Klein formaat, hoge integratie; Vier sets genormaliseerde decimale uitgang (1.000~10.99pC/UNIT); Geschikt voor precisie meting en kalibratie.

4.5. Dynamische dataverzamelaar (controller)

HG-9204H dynamische dataverzamelaar is een 4-kanaals ingangs- en 2-kanaals uitgangs dynamische dataverzamelaar met hoge bemonsteringssnelheid. Het kan worden gecombineerd met HG-9800-02 basis meet- en besturingssoftware om een dynamisch data acquisitiesysteem te vormen, en kan ook worden gecombineerd met HG-9800-05 sensorkarakteristiek testsoftware om een gesloten-lus trillingsbesturingssysteem te vormen.

4.6. Sensorkarakteristiek test- en besturingssysteem (Computer & software)

HG-9800-05 Sensorkarakteristieken Test- en besturingsmodule:

Met onze standaardsensoren, eindversterkers, standaard triltafel, controller, enz., kan de gevoeligheid, amplitudelineariteit, frequentierespons van de versnellingssensor automatisch worden getest, kan het frequentiebereik 40 kHz bereiken en kan het testrapport automatisch worden gegenereerd.

1, puntfrequenties test: kan elke set frequentie- en trillingsamplitudewaarde instellen (kan versnelling, snelheid, verplaatsing, enz. instellen), automatisch een enkel punt, meerpunts trillingstest voltooien en een rapport vormen;

2, sweep frequentie test: stel het referentiefrequentiepunt, de boven- en ondergrens van het frequentiepunt in en realiseer automatisch de gevoeligheid en frequentieresponstest;

3, willekeurige test (snel): met behulp van willekeurige signalen, voltooi snel de frequentieresponstest van de trillingssensor;

4. Voltooi automatisch de test van amplitudelineariteit en vorm een rapport;

1. Basisconfiguratie en prijs

Opmerking: Bovenstaande prijzen zijn exclusief kalibratiekosten.
