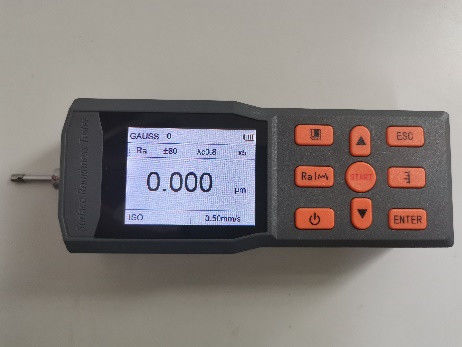

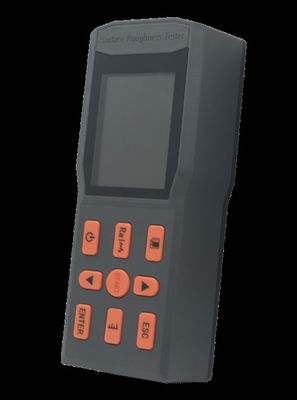

SRT-6450 Handheld Digital Display oppervlakte ruwheidsmeter
1.Productenoverzicht
Dit apparaat voor het meten van de oppervlaktebuigzaamheid is een handheld apparaat dat geschikt is voor productie-omgevingen en mobiele meetbehoeften.,de overeenkomstige parameters berekenen op basis van de geselecteerde meetomstandigheden en alle meetparameters en contourgrafieken op het scherm weergeven.Dit instrument kan de belangrijkste parameters van de nieuwste internationale normen meten en voldoet volledig en strikt aan de internationale normenDe meetparameters voldoen aan de nationale norm GB/T3505 "Geometrische technische specificaties van producten - Terminologie,Definities en oppervlakteconstructieparameters van de oppervlakteconstructiecontourmethode" en zijn verenigbaar met de normen van de Verenigde StatenHet is van toepassing op verschillende bewerkte onderdelen, de industrie van de mechanische verwerking, de inspectie, de productie, de verkoop en de verkoop van machines.goedereninspectie en andere diensten, met name geschikt voor inspectie ter plaatse van grote werkstukken en productielijnen, alsmede externe verificatie door inspectie-, metrologie-, grondstofinspectie- en andere diensten,zonder beschadiging van de werkstukken.
Meetbare werkstukbereik: vlak, buitenste cirkelvormige oppervlakte, kegelvormig oppervlak, binnenste gat, groef, gebogen oppervlak, enz. (Speciale oppervlakken moeten met geschikte sensoren worden gemeten).
2.Technische parameters
| Naam |
Inhoud |
| Meetbereik |
Z-as (verticaal) |
200 μm; |
| X-as (horizontaal) |
17.5 mm ((0.71 inch); |
| Resolutie |
Z-as (verticaal) |
0.002μm±20μm; |
| 0.004μm±40μm; |
| 0.008μm±80μm; |
| Posten |
Parameters |
Ra Rz Rq Rt;
Rv R3z R3y Rz(JIS);
R Rsk Rku Rsm Rmr;
|
| Standaard |
ISO4287 Internationale norm ANSI B46.1 Amerikaanse norm
DIN4768 Duitse norm JIS B601 Japanse norm
|
| Grafisch |
Steunverhoudingskurve, ruwheid, filtergolfvorm |
| Filter |
RC,PC-RC,Gauss,DP; |
| Monsternamelengte (lr) |
0.25,0.8,2.5; |
| Evaluatieduur (ln) |
Ln=lr×n n=1 ̇5; |
| Sensor |
Meetingsbeginsel |
Verplaatsingsdifferentiële inductor |
| Stylus |
natuurlijke diamant, 90 kegel hoek, punt half jin 5 μm; |
| Krachtmeting |
< 4 mN; |
| Gidshoofd |
Hard legering met een schuifrichtingsradius van 40 mm; |
| Glijfrequentie |
lr=0,25,Vt=0,135 mm/S; |
| lr=0,8, Vt=0,5 mm/S; |
| lr=2,5, Vt=1 mm/S; |
| terugkeer, Vt=1 mm/S; |
| Genoegkeurigheid van de indicatie |
0.001 μm; |
| Vermeldingsfout |
±(5nm+0.1A)A:De standaardwaarde van de parameter Ra voor het meerlijnsmodel |
| Indicatievariabiliteit |
niet meer dan 3%; |
| Residuele contour |
niet groter dan 0,01 μm; |
| Stroomvoorziening |
ingebouwde lithiumbatterie, opgeladen met DC5V, 2000mA-oplader; |
| Externe afmetingen |
156 mm × 61 mm × 45 mm; |
| Gewicht |
Ongeveer 450 g. |
| Werkomgeving |
Temperatuur: -20°C tot 40°C Vochtigheid: < 90%RH |
| Berging en transportomgeving |
Temperatuur: -40°C tot 60°C Vochtigheid: < 90%RH |
| Optioneel accessoire |
Gekrompen oppervlaksensor, klein gatsensor, diepe groeifensor, verlengstang, adapterstang, meetplatform van 200 mm, meetplatform van 300 mm marmer |
3. Functionele kenmerken
* Het heeft een geïntegreerd mechanisch en elektrisch ontwerp, is compact in omvang, licht in gewicht en gemakkelijk te gebruiken.
* De ARM+DSP-chip wordt gebruikt voor besturing en gegevensverwerking, met hoge snelheid en laag stroomverbruik.
*Multi-parameter Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*Een groot meetbereik van 200 μm.
* 320*240 kleurenbeeldscherm, digitaal/grafisch beeldscherm; verhelderen zonder kijkhoek;
* Het scherm is informatierijk, intuïtief en kan alle parameters en afbeeldingen weergeven.
*Compatibel met meerdere nationale normen zoals GB, ISO, DIN, ANSI en JIS;
* Het is uitgerust met een ingebouwde oplaadbare lithium-ionbatterij en een laadbesturingscircuit, met een hoge capaciteit en geen geheugeneffect.
* Er is een pictogram dat het resterende batterijvermogen aangeeft om gebruikers op tijd op te laden.
* Het kan de instructies voor het laadproces weergeven, zodat de gebruiker op elk moment het laadniveau kan kennen.
*De ononderbroken arbeidstijd is meer dan 8 uur;
*Supercapaciteit data opslag, in staat om 100 sets van ruwe gegevens op te slaan;
* Registratie en opslag van gemeten gegevens;
* betrouwbaar anti-motor stalling circuit en software ontwerp;
* Vertoont meetinformatie, menu-informatie en diverse informatie, zoals aan/uitsteken.
* Ergonomisch ontwerp, stevig, compact, draagbaar en zeer betrouwbaar;
* Het kan worden aangesloten op een computer voor realtime gegevens en historische gegevensoverdracht.
* De kalibratie monsternummels zijn voorzien van optische glassubstraten, die een hoge precisie hebben, niet gemakkelijk kunnen worden gekrast en een lange levensduur hebben.
*Optionele toebehoren zijn gebogen oppervlaktesensoren, kleine gatensensoren, diepgroefsensoren, meetplatforms, sensorschillen, verlengstangen, enz.
