25m Detectie Controle Kabel Magnetische Kruipcorrosie Dikte Meet Systeem met 16-1 keer/s Meetsnelheid

Magnetisch Kruipcorrosie Dikte Meet Systeem

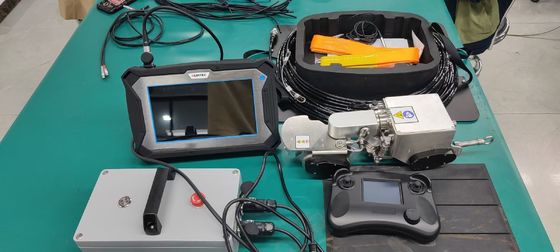

1. Configuratie

2. Korte introductie

• Dit systeem heeft geen steigers nodig, hoeft de antiseptische laag niet te polijsten, zonder enig koppelingsmiddel. Het kan snelle detectie van corrosie van de wanddikte op grote hoogte realiseren via een afstandsbedieningssysteem.
• Met behulp van het zeldzame-aarde hoogsterkte permanente magneetwiel, zal het zelfs bij een onverwachte stroomstoring niet van het gedetecteerde oppervlak vallen. Het kan horizontale, verticale en omgekeerde multi-houdingsbewegingen uitvoeren op het oppervlak van ferromagnetische componenten.
• Installeer elektromagnetische ultrasone dikteprobe voor snelle screening en positionering tegen wandslijtage
• Nauwkeurig scannen van het gebied om de diktecorrosie te testen.

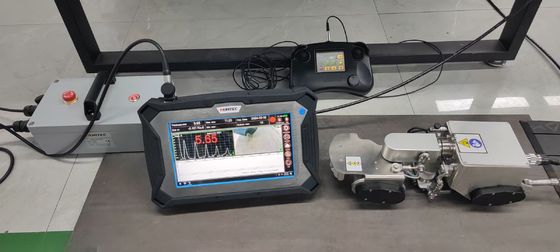

• Passende A-scan en B-scan weergave
• Uitgerust met een videocamera, kan tijdig de videosituatie van het geïnspecteerde oppervlak observeren.
• Het afstandsbedieningssysteem om de scanrichting te besturen, en het kan de scanrichting vooraf instellen.

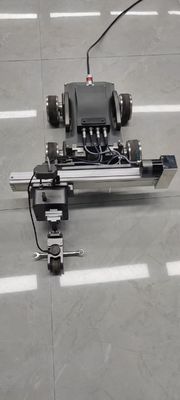

3 Kenmerken van de twee-wiel magnetische crawler

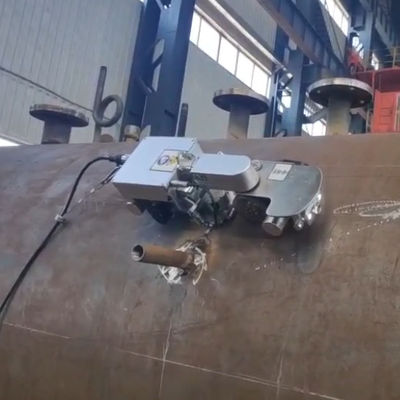

De twee-wiel magnetische crawler is een geavanceerd instrument dat een verscheidenheid aan niet-destructieve testapparatuur kan dragen. Momenteel heeft het een groot aantal ervaringen opgedaan in vele gebieden, zoals petrochemie, speciale inspecties van potten en elektrische energie. Het kan elektromagnetische ultrasoon in de bodem van de pijp, elleboog of drie verbindingen en andere corrosie, erosie meer ernstige gebieden dragen om inspectie of B-scan diktemeting te doen, de industrie noemt het pijpcorrosiedetectie-experts

De twee-wiel magnetische crawler heeft de volgende kenmerken: compacte structuur, hoge flexibiliteit, magnetische zuiging, hoge controleprecisie, geavanceerde detectietechnologie, compatibele videodetectie en uniek probe-hefmechanisme. Voor de automatische detectie van corrosie van pijpen, containers en platen


1) Compacte structuur en hoge flexibiliteit

Het compacte en prachtige ontwerp maakt het gemakkelijk om corrosiedetectie uit te voeren voor verschillende soorten ferromagnetische pijpen en vaten. Magnetische ronden zijn 350 mm (lengte) × 140 mm (breedte) × 130 mm (hoogte) en wegen minder dan 5,5 kg. De unieke twee-wielstructuur maakt het mogelijk om vrij te lopen op pijpen met een minimum van 100 mm. De minimale draaicirkel is 400 mm en de elleboog met een minimale buigradius van 100 mm kan gemakkelijk worden gepasseerd. Daarom is het bereik van de twee-wiel magnetische kruipbeweging en scanning aanzienlijk uitgebreid.

2) Magnetische zuiging super

Qua ontwerp gebruikt het magnetische zeldzame-aarde magneten om hoogsterkte permanente magneten te maken in twee ronden van magnetisch klimmen. Zelfs als er een onverwachte stroomstoring optreedt, is er geen gevaar dat de carrosserie van het gedetecteerde oppervlak valt. Daarom kan de twee-wiel magnetische crawler veilig horizontale, verticale en omgekeerde houdingsscanning uitvoeren. De maximale verticale belasting van de twee-wiel magnetische crawler is 5 kg, wat betekent dat het geen invloed heeft op enige verticale beweging bij het slepen van 5 kg gewicht.

3) Hoge controleprecisie

De snelheid van de twee-wiel magnetische crawler is 0-6 m/minuut en kan met een constante snelheid vooruitgaan, door de precisie-encoder kan de functie van het instellen van de detectiespleet worden bereikt, kan beter voldoen aan de detectiebehoeften van de gebruiker. De klant moet bijvoorbeeld elke 50 mm op één punt in de achterkant van de elleboog een spleetdetectieproces uitvoeren: de controller kan worden geprogrammeerd en de twee-wiel magnetische klim kan elke 50 mm worden bediend en geïnspecteerd. Verbeter de efficiëntie en nauwkeurigheid van de detectie.

1 Technische parameters

l ★Detectie besturingskabel:25m

l ★De minimale kromtestraal op het oppervlak van het object wordt gemeten: de lengteas ≥50 mm en de omtrek ≥125 mm

l Dikte Meting: Nauwkeurigheid 0,04 mm, Bereik 2~120 mm (Staal)

l ★Werkruimte / afheffen:≤4mm

l ★Meet niet-loodrecht (normaal op de transducer/probe ten opzichte van het te testen object):±25^o

l Excitatiefrequentie: 3.0~5.0MHz, meetsnelheid: 16~1 keer/s

l Geluidssnelheid bereik: 1000~9999 m/s, aanpassingsincrement: 1 m/s

l Gate-functie: automatische gate, handmatige enkele gate, handmatige dubbele gate

l ★Videobewaking: zowel de voor- als achtervisie dubbele camera's, dynamische en statische pixels zijn 3 miljoen /2304×1296

l Normale temperatuur magnetische probe: zwakke of minder permanente magneten, de magnetische zuiging≤15N, cirkelvormig Φ30× hoog 44mm, gewicht≤80g

l ★Kruisapparaat lichaamsgrootte en gewicht (ongeveer): L380×B130×H120mm, 6kg

l Werktemperatuur: -10~+50℃

2 Meetanalyse Software

l Gelijktijdige weergave van dikte, A, B scan resultaten

l Direct een testverslag uitgegeven, ★ dikte waarde lijst, om data-analyse en verwerking te vergemakkelijken

l ★Compatibel met Win7/10 (32/64 bit) besturingssysteem
