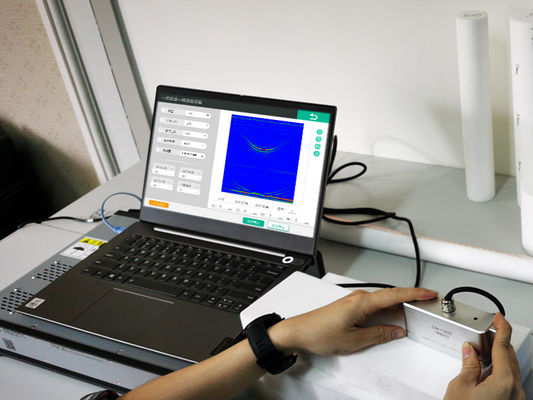

HPA-22T1 64 Channel Full Parallel Phased Array TFM Real-Time 3D Ultrasone Imaging System met vertraging 0-40 μs en P 2.5ns

HPA-22T1 64-kanaals volledig parallelle Phased Array TFM Real-time 3D Ultrasone Beeldsysteem

De HPA-22T1 is een nieuwe 64-kanaals volledig parallelle phased array total focusing (TFM) snelle ultrasone beeldvormingsdetectiesysteem, onafhankelijk ontwikkeld door ons bedrijf. Het systeem verzamelt FMC-gegevens in real-time en gebruikt high-speed hardware beeldvormingstechnologie gebaseerd op de signaalverwerkingschip om high-precision real-time phased array 2D / 3D total focusing (TFM) beeldvormingsdetectie van metalen en niet-metalen materialen te bereiken.

Het industriële phased array RF-metadataplatform dat de complete originele gegevens direct door de computer kan verwerken.

Specificaties:

Kenmerken:

• Total focusing (TFM) reconstructie-algoritmemodel
  Volgens het reconstructie-algoritmemodel van total focusing (TFM) wordt de high-speed hardware beeldvormingstechnologie gebaseerd op de signaalverwerkingschip gebruikt om de resultaten van het total focusing (TFM) beeld in real-time te berekenen en kan de beeldupdatesnelheid 50 fps bereiken.
• 64 volledig parallelle phased array hardwarekanalen
  Met 64 volledig parallelle phased array hardwarekanalen kan het tot 4096 FMC-gegevens van type A-golven in real-time verzamelen met een bemonsteringsdiepte van 2 m.
• Real-time total focusing (TFM) beeldvormingsdetectie
  Ondersteuning voor snelle beeldvormingsdetectie van composietmaterialen voor de lucht- en ruimtevaart, snelle railverbindingen, wielvelgen en assen van elektrische locomotieven, bouten van windturbinebladen en dikwandige kontlassen.
• Snelle C-scan beeldvorming
  Gebaseerd op 2D total focusing (TFM) in combinatie met encoderpositionering kan snelle C-scan beeldvorming worden gerealiseerd voor de gedetecteerde materialen.
• 3D dwarsgolf total focusing (TFM) module

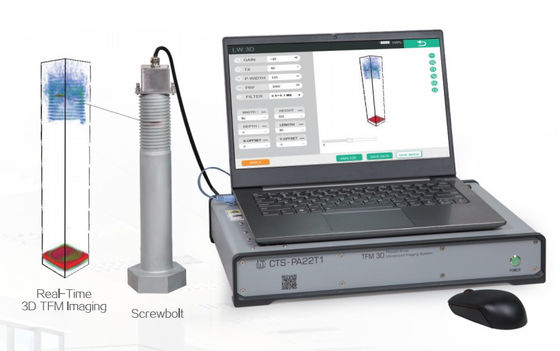

  Gebaseerd op de tweedimensionale array-probe en bijbehorende wiggen kan de real-time detectie van het lasgebied worden gerealiseerd om een stereoscopische 3D grafische weergave te vormen; 3D-TFM in combinatie met de encoder kan een intuïtief en transparant 4D detectiebeeld van het lasgebied vormen.
• Meerdere 3D-TFM-modi
  Een verscheidenheid aan TFM-oplossingen voor lassen, gietstukken en smeedstukken; een ideaal alternatief voor RT-inspectie van middelzware en dikwandige austenitische roestvrijstalen lassen.
• Real-time 4D-detectie
  3D-TFM combineert met encoder om een real-time 4D-detectiebeeld te vormen en de scansnelheid is tot 100 mm/s.
• TFM-detectie van speciale werkstukken
  Voor verschillende te inspecteren werkstukken kan het zelfgedefinieerde total focusing-model de effectieve TFM-detectie realiseren van verschillende speciale materialen zoals plexiglas, bolvormige schalen, keramiek en andere werkstukken.
• Opslag van originele gegevens en rapportgeneratie
  Het systeem biedt functies zoals opslag van originele volledige matrixgegevens en opslag van testresultaten, kwantitatieve analyse van defectlocatie, enz. Het kan testrapporten leveren volgens het rapportformaat dat door gebruikers wordt vereist.
