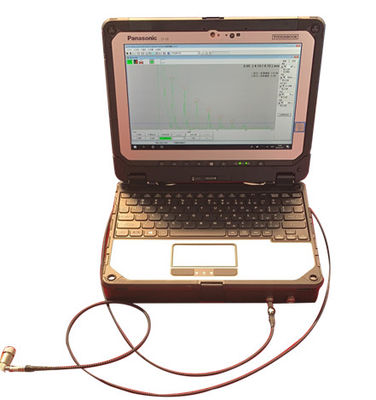

HFD-SW30 Automotive Lasplekken Ultrasoon Testen Geïntegreerd Systeem

Technische parameters

1. Opslagtemperatuur: -51+ 71 ° C

2. Werktemperatuur: -29+ 63 ° C

3. Externe afmetingen: 25 × honderddrieëntachtig × 85 mm

4. Gewicht: ongeveer 1,98 kg

5. Beschermingsniveau: voldoet aan de Amerikaanse militaire standaard MIL-810G-standaard en de waterdichte en stofdichte niveaus bereiken de IP65-standaard

Schok-/slagvast/breed temperatuurbestendig, geslaagd voor de 120 cm valtest, toetsenbord waterdicht

6. Slagvastheid: maximaal 0,15 gram/11 milliseconden, in overeenstemming met de IEC60068-2-27-standaard

7. Trillingsbestendigheid: 5-150 Hz, maximaal 2 gram, 1 octaaf per minuut, in overeenstemming met de IEC60068-2-6Fc-standaard

8. Sonde-interface: LEMO 00 of Microdot

9. Apparaat in-/uitgangsinterface: uitbreidingsbuspoort

10. Stroominterface: voedingsadapter

11. USD: 3.0

12. Werkende voeding Werkspanning: 5V DC, geleverd via de ingebouwde interface van de computer

13. Encoder voeding: externe voeding 100-230 volt; AC-voeding; Maximaal vermogen 5W

14. Stroomverbruik: maximaal stroomverbruik 2,5W

15. Ultrasoon pulstype: scherpe golfpuls

16. Herhalingsfrequentie PRF: maximumwaarde 1000Hz, 3 modi (afhankelijk van het kalibratiebereik), continue aanpassingsbereik 8-1000Hz, discontinue pulsreeks, excitatie spanning: maximaal 400V

17. Oplaadcondensator: 1 nF, 220 pF

18. Stijgtijd van de startgolf:<15nS

19. Ni: 50 ohm, 1000 ohm

20. Sondemodus (TR): aan/uit, penetratie

21. Kalibratiebereik instellen en evalueren: minimaal 0-2,5 mm, 0-0,1 inch (in staal); Maximaal 0 tot 9700 mm, 0 tot 381 inch (in staal)

22. Geluidsnelheid bereik: 500~15000 m/s, 0,02~0,59 "/ μ S; Heeft een complete en bewerkbare materialenlijst

23. Pulsverschuiving: -10~1500 mm; - 0,39~50 "(in staal)

24. Sondevertraging: 0~100 μ S

25. Frequentiebereik: 0,5~20 MHz (-3 dB); 4 filters

26. Herhalingsfrequentiebereik: 1-1000Hz; Automatisch of handmatig instelbaar

27. Versterking: 110 dB, instelbare stap 0,5/1/2/6 dB

28. Werkmodus: pulsreflectietype, dubbel kristal, met de laatste penetrerend

29. Detectie: Volledige golf, positieve halve golf, negatieve halve golf, RF radiofrequentie (maximaal 150 mm/5,9 "in staal)

30. Onderdrukking: 0-90% lineair

31. DAC/TCG: DAC heeft maximaal 16 gegevenspunten (referentiereflector), een dynamisch bereik van 37 dB en een maximale helling van 6 dB/ μ S; 3 instelbare curven; Converteerbaar naar TCG-modus (tijdversterkingscorrectie) (horizontale opname drempel); Voldoen aan nationale en internationale testnormen

32. DGS: DGS registreert de effectieve equivalente reflectiegroottecurve van alle sondes met DGS-functie; Kan worden ingesteld als DAC of TCG; De evaluatiemethode kan worden weergegeven als een dB-waarde gerelateerd aan de curve, equivalente diameter of evaluatieniveau (JIS); Geluidssnelheidsdemping en transmissiecorrectie; Referentiereflectoren kunnen worden geselecteerd als platte bodemgaten, horizontale gaten of grote platte bodems

33. Bewakingspoort: 2 onafhankelijke bewakingspoorten, met een poortbreedte die het maximale kalibratiebereik overschrijdt; Evaluatie is gebaseerd op A-scan; Poortalarm: gesloten, synchroon, asynchroon; Logica: en/of akoestisch alarm

34. Afstandsmeting: Het kan de afstand meten tussen de golfzijde of piek van de echo in een onafhankelijke poort (A-poort of B-poort) en het nulpunt; Of meet het afstandsverschil tussen de echo's tussen de poorten: Poort B - Poort A

35. Meetresolutie: Het maximale geluidspad/graad in de tijd is 12,6 mm: 0,01 mm; Of 0,2% volledige schermbreedte

36. Verticale resolutie: 0,5% volledige schermhoogte of 0,2dB

37. A-scan digitalisering: 1024 × 1024 pixels

38. Weergave bevriezen: statische A-scan bevriezen, dynamische A-scan bevriezen (piek, real-time dynamisch signaal), met een gemiddelde bevriezing van 2-3 cycli van ultrasone pulsen

39. Echovergelijking: gelijktijdig weergeven van het huidige dynamische signaal en het benaderde A-scan signaal

40. Taal: Duits, Engels, Frans, Spaans, Chinees, Japans

41. Eenheid: millimeters, inches, subtiel

42. Gegevensopslag: De database kan instrumentinstellingen, testtaken en testresultaten opslaan en beheren; Inclusief A-scan, DAC en tekstannotatie; En importeer Microsoft Excel-spreadsheet; De opslagcapaciteit wordt beperkt door de grootte van de harde schijf.
