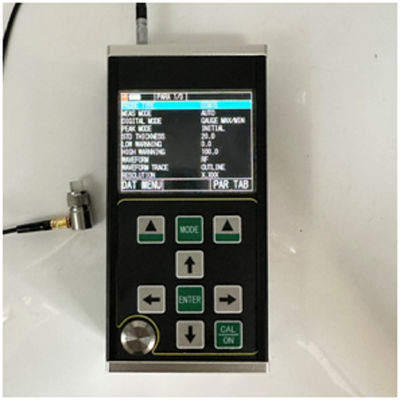

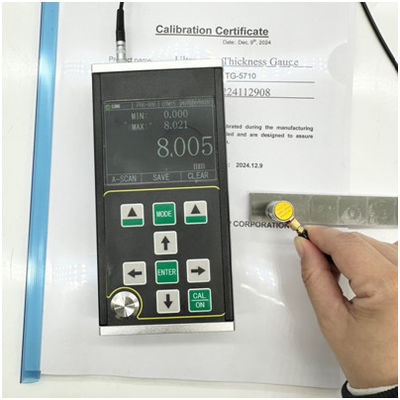

TG-5710 is een gloednieuwe draagbare digitale ultrasone diktemeter met hoge precisie en A/B-scan. Het maakt gebruik van het principe van ultrasone diktemeting gebaseerd op pulsreflectie. Het is geschikt voor het meten van de materiaaldikte waarin ultrasone golven zich met een constante snelheid kunnen voortplanten en de reflectie van de achterkant ervan kunnen verkrijgen. De meetresolutie is 0,001 mm en het meetbereik is zo dun als 0,10 mm (staal).
Dit product kan platen en bewerkte onderdelen nauwkeurig meten. Aan de andere kant kan het de mate van dunner worden van pijpen en drukvaten in productieapparatuur na corrosie tijdens gebruik bewaken. Het kan worden gebruikt in de petroleum-, chemische industrie, metallurgie, scheepsbouw, lucht- en ruimtevaart, energie en andere gebieden.
Dit product voldoet aan de volgende normen: Kalibratiespecificatie voor ultrasone diktemeter (JJF 1126-2004).
Belangrijkste functiekenmerken
● Dit product heeft een A-scan modus, B-scan modus en numerieke weergavemodus;
● Het meetbereik is breed en de unieke "multi-echo" technologie wordt toegepast om de meting van ultradunne onderdelen te realiseren, met een minimale meetdikte van 0,10 mm (staal);
● Dit product kan de dikte met hoge precisie meten en de maximale meetresolutie kan 0,001 mm bereiken; De herhalingsresolutie kan ± 0,002 mm bereiken;
● Het heeft de functies van penetrerende coating en echo-naar-echo-meting, die wordt gebruikt om materialen met een verflaag en coating op het oppervlak te meten;
● Meerdere meetmodi: mb-e, E-E en me-e modi voldoen aan de meting van conventionele dikke werkstukken; Dunne modus realiseert de meting van dunne onderdelen
● Numerieke modi omvatten: conventionele diktewaardemodus, verschil / reductiepercentage modus en maximumwaardemodus
● Twee versterkingsmodi: automatische versterking / handmatige versterking
● Handmatige uitschakeling en automatische uitschakeling kunnen worden ingesteld, met energiebesparende functie
● Het ondersteunt een verscheidenheid aan probes, waaronder een dubbele kristal probe en een enkele kristal probe, en ondersteunt tot 20 MHz hoogfrequente probe
● Het ondersteunt massaopslag en kan 100000 diktes, 500 groepen A-scan golfvormen en 500 groepen B-scan golfvormen tegelijkertijd opslaan
● Groot 3,5-inch kleuren TFT-LCD-scherm met 320x240 high definition (QVGA) resolutie
● Het heeft een verscheidenheid aan kalibratiemethoden, ondersteunt éénpuntskalibratie, meerpuntskalibratie en handmatige kalibratiemodi, en kan tegelijkertijd geluidssnelheid en probe nulpositie kalibreren; Het ondersteunt v-pad correctie van dubbele kristal probe
● Het ondersteunt de conversie van metrisch en Brits systeem; Het kan schakelen tussen millimeter- en inch-eenheden
● Het ondersteunt het Engelse menu
Toepasselijke materialen
De TG-5710 is geschikt voor het meten van de dikte van metalen (zoals staal, gietijzer, aluminium, koper, enz.), kunststoffen, keramiek, glas, hars, glasvezel en andere goede ultrasone geleiders, op plaatoppervlak, pijp en kromme oppervlak.
Basisprincipes
Het principe van ultrasone diktemeting is vergelijkbaar met dat van lichtgolfmeting. De ultrasone puls die door de probe wordt uitgezonden, bereikt het gemeten object en plant zich voort in het object. Wanneer het de materiaalgrens bereikt, wordt het teruggekaatst naar de probe. De dikte van het gemeten materiaal wordt bepaald door de tijd van ultrasone voortplanting in het materiaal nauwkeurig te meten.
