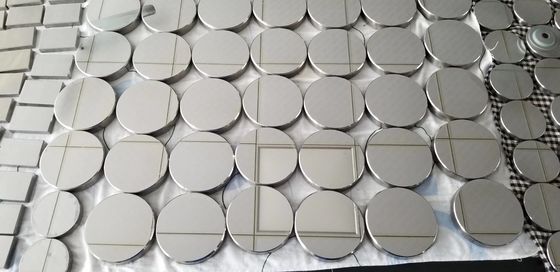

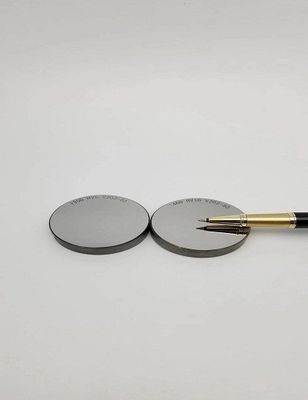

NDT Hardheidsblokken voor Bench Type Brinell Rockwell Vickers Hardheidstester

NDT Hardheidsblokken voor Banktype Brinell Rockwell Vickers Hardheidstester

Brinell Hardheidsblok .

• • Doel: Het wordt gebruikt voor de jaarlijkse indirecte verificatie en kalibratie van Brinell hardheidstesters, evenals voor de cyclische (dagelijkse) controles van hardheidstesters.
  • Beschrijving: Meestal gemaakt van aluminium voor hardheidswaarden onder de 200 Brinell. Het oppervlak kan glanzend - gepolijst of mat zijn. Het hardheidsblok is rechthoekig, met afmetingen van 150 mm x 125 mm x 16 mm, en is verkrijgbaar in Brinell-schalen variërend van 2.5/62.5 tot 10/3000, met hardheidswaarden van ongeveer 70, 100, 150, 170, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650 HB. Het wordt geleverd met een UKAS-certificaat in overeenstemming met ISO 6506 - 3 en ASTM E10.

    Type	Waarde bereik
    Rockwell	60-70HRC
    	35-55HRC
    	20-30HRC
    	60-70HRA
    	70-85HRA
    	85-95HRB
    	60-70HRB
    	45-55HRB (Koper)
    	30-40HRB(Koper)
    	90-100HRF
    	80-90HRF(Koper)
    Plastic Rockwell	70-94HRE (Koper)
    	100-120HRL (Koper)
    	85-100HRM (Koper)
    	114-125HRR (Koper)
    Superficial Rockwell	88-92HR15N
    	74-82HR30N
    	45-55HR30N
    	45-55HR45N
    	85-91HR15T
    	70-80HR30T
    	54-72HR45T
    Brinell	150-250HBW10/3000
    	150-250HBW5/750
    	150-250HBW2.5/187.5
    	75-125HBW10/1000
    	75-125 HBW5/250
    	75-125HBW2.5/62.5
    	250-350HBW10/3000
    	250-350HBW5/750
    	250-350HBW2.5/187.5
    Vickers	700-800HV3
    	700-800HV5
    	700-800HV10
    	700-800HV30
    	700-800HV50
    	400-600 HV5
    	400-600HV10
    	400-600 HV30
    	175-225 HV5



    Micro vickers	700-800 HV1
    	700-800 HV0.5
    	700-800 HV0.3
    	700-800HV0.2
    	400-600 HV0.2
    	400-600 HV0.1
    	175-225 HV0.1
    	175-225 HV0.05

• Rockwell Hardheidsblok
  • Doel: Wordt gebruikt om de nauwkeurigheid van Rockwell hardheidstesters te kalibreren en te verifiëren. Verschillende Rockwell hardheidsschalen (zoals HRA, HRB, HRC, enz.) vereisen bijbehorende hardheidsblokken voor kalibratie.
  • Principe: De Rockwell hardheidstest gebruikt verschillende indringers en belastingen om in het oppervlak van het materiaal te drukken. Door het meten van het diepteverschil van de indrukking onder invloed van de voorbelasting en de totale belasting, wordt de Rockwell hardheidswaarde verkregen. Het hardheidsblok biedt een standaard indringdiepte referentie voor deze meting.
• Vickers Hardheidsblok
  • Doel: Wordt gebruikt voor de kalibratie en verificatie van Vickers hardheidstesters. Het zorgt ervoor dat de Vickers hardheidstester de hardheid van materialen nauwkeurig kan meten.
  • Principe: De Vickers hardheidstest gebruikt een diamantindringer met een hoek van 136° tussen de tegenoverliggende vlakken om in het monster te drukken. De hardheidswaarde wordt weergegeven door het quotiënt van de belasting gedeeld door het indrukkingsgebied. Het Vickers hardheidsblok heeft een bekende hardheidswaarde, en door de indrukgrootte en belasting op het hardheidsblok te vergelijken met de standaardwaarde, kan de nauwkeurigheid van de hardheidstester worden geëvalueerd
