TG-M70C Magnetische Kruiprobot voor Corrosie en Elektromagnetische Ultrasone Dikte Meting voor Plaatwand Corrosiedetectie

TG-M70C Magnetische crawler corrosie en elektromagnetische ultrasone dikte meting robot voor plaat wand corrosie detectie

1.BriefInleiding

Dit systeem doetHet kan snelle detectie van hoge hoogte wanddikte corrosie door middel van afstandsbediening systeem.

• Met behulp van de zeldzame aarde hoge sterkte permanente magneet wiel, zelfs als er een onverwachte stroomstoring, zal het niet vallen van het gedetecteerde oppervlak.Verticale en omgekeerde bewegingen met meerdere houdingen op het oppervlak van ferromagnetische componenten.
• Installeerelektromagnetische ultrasoondichtheidssonde voor snel screenen en positioneren tegen wanderosie
• Precieze scanning van het gebied om de corrosie van de dikte te testen.
• A-scan en B-scan matchen.
• Met behulp van een videocamera kan de videosituatie van het geïnspecteerde oppervlak in realtime worden waargenomen.
• Het afstandsbediening systeem om de scanning richting te controleren, en het kan worden vooraf ingesteld scanning richting.
• (Optionele) hoge temperatuurfunctie: met overtemperatuurwaarschuwings- en beschermingsfunctie kan het de directe detectie van werkstukken met een hoge temperatuur binnen -10~+150°C realiseren.
• 2Configuratie en prijs

• Posten	Naam	Eenheid	Hoeveelheid	Opmerking
  1	Testhost ((PC en software)	verzamelen	1

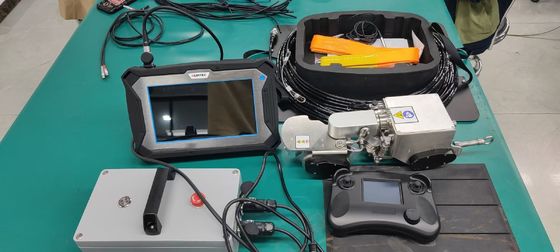

  2	TG-M70C tweewiel magnetische kruiper (inclusief video- en dikte meetmodule)	verzamelen	1
  3	Stroomvoorziening en bedieningskist	Een stuk.	1
  4	Controller	Een stuk.	1
  5	Mechanisme voor het markeren van gebreken	Een stuk.	1	Facultatief
  6	Testbesturingskabel	meter	30	Kan worden aangepast ≤50m
  7	Vermijding van het vallen van het veiligheidstouw	meter	30
  8	Andere toebehoren (magnetische demontagepads, enz.)	verzamelen	1
  Totaal (inclusief btw, verzendkosten en personeelsopleidingsvergoedingen)

• 3.Magnetische crawler en gastheer
  1. Functionele kenmerken
• ★(Facultatief)hoge temperatuurfunctie:met een overtemperatuurwaarschuwings- en beschermingsfunctie (wanneer de temperatuur wordt overschreden, herinnert het de gebruiker eraan om de kruiper naar de omgevingstemperatuurzone te rijden; na afkoeling,de gebruiker eraan herinneren om de kruiper naar het hoogtemperatuurgebied te rijden en de detectieoperatie voort te zetten), kan de directe detectie van werkstukken met een hoge temperatuur binnen -10~+150°C realiseren.
• ★Geïntegreerde dubbele camera's voor- en achterwaarts: de inspectiepositie en de inspectieroute van de bovenliggende onderdelen kunnen in realtime ter plaatse worden gecontroleerd en aangepast, waardoor een controleerbaar inspectieverloop wordt gewaarborgd.
• Sterke magnetische zuigkracht, zware belasting, hoge veiligheid: het gebruik van zeldzame aardse hoogsterke permanente magnetische wielen, die stevig kunnen worden geadsorbeerd op het oppervlak van ferromagnetische materialen (wanneer stilstaand door arbeidskrachten is ook moeilijk te trekken),Dat wil zeggen:Het is ook uitgerust met een valpreventie-inrichting om valgevallen te voorkomen.
• Verscheidenheid aan bewegingshoudingen: Het is veilig om op het oppervlak van ferromagnetische materialen in verschillende houdingen te reizen, zoals verticaal, horizontaal (boven en onder), geneigd en omgekeerd.
• Hoge bewegingsnauwkeurigheid: door gebruik te maken van een krachtige tweemotorige aandrijflijn, kan het nauwkeurig vooruitgaan en terugtrekken en sturen; uitgerust met een hoogprecisie-encoder kan het nauwkeurige tot millimeterniveau geprogrammeerde stapsdetectie realiseren,en het kan nauwkeurig instellen van de stap afstand en slag van longitudinale vooruitgang en terugtrekking.
• Flexibele en ingenieuze carrosserie: compact formaat, kleine draaiband; met een handvat kan het gemakkelijk worden verplaatst, geplaatst en gerecycled.
• ★Bewegingsgerichte geleidingsfunctie: Met de macro-videobewakingsfunctie kan de video-situatie van het geïnspecteerde oppervlak in de tijd worden waargenomen.
• ★Met afstandspositiebepaling (positioneringsfout ≤ 30 mm), (optioneel) foutmarkeringsfunctie, handig om de waarneming van verdachte gebieden te herhalen.
• ★Met elektrisch hefmechanisme kan de sonde worden opgeheven bij het oversteken van obstakels zoals lassen en uitstulpingen, om te voorkomen dat hij wordt vastgehouden.
• Een professioneel ontworpen "scanclampmechanisme" zorgt voor de stabiliteit van de verplaatsings- en sondecouplage.
• Met speciale kabels, explosiebestendige stekkers en lekbeschermingsapparatuur heeft het een hoge elektrische veiligheid.
• De EMAT en andere circuitmodules op de robot zijn verzegeld in een beschermende doos om het binnendringen van water, ijzeren vellen en andere vreemde voorwerpen te voorkomen.
• De draagbare kabelrek bevat een afneembare, lichtsterke (zichtbaar in het zonlicht)een hoogwaardig industrieel bedieningspaneel dat rekening houdt met de bedrijfsomgeving en de gebruiksomstandigheden in het veld.
• Volledig geprogrammeerde bewegingsregeling en parallelle synchrone verwerking: ultrasone gegevens, beeldgegevens en afstandsgegevens kunnen tegelijkertijd worden verzameld,die de synchronisatie en nauwkeurigheid van de gegevens en records kan garanderen, en de werkdoeltreffendheid aanzienlijk verbeteren.
• De mainframe-besturingssoftware heeft functionele modules voor interactie tussen mens en computer, gebruikersbeheer, parameterinvoer, rapportagegeneratie en -uitvoer/printing, gegevensonderhoud en back-up,exploitatielogboeken, online hulp enzovoort.
  1. Technische parameter
• Host: CPU≥ i5/4GHz quad-core, high-end industrieel platte paneel, HD-scherm met een hoge helderheid van 10,6 inch (kan worden aangepast), standaard 500G high-speed harde schijf (uitbreidbaar), IPX3-bescherming.
• Besturingskabel (kruipafstand): 30 m (kan worden aangepast ≤ 50 m)
• Bewegingsbeweging: derde versnellingssnelheidsregeling (lage snelheid 20 mm/s, middelgrote snelheid 50 mm/s, hoge snelheid 100 mm/s), kan snel naar de detectiepositie gaan of zich terugtrekken naar de grond;Het oversteekvermogen van een convexe ladder ≤ 4 mm
• ★Minimumkromingsradius van het oppervlak van het werkstuk R: de buitenste longitudinale asbeweging van de buis ≥ 85 mm, de buitenste omtrekbeweging van de buis ≥ 110 mm;de beweging van de binnenlangwerpels van de buis ≥ 250 mm, de innerlijke omtrekbeweging van de buis ≥ 850 mm; de buitenbeweging van de bal ≥ 150 mm, de binnenbeweging van de bal ≥ 850 mm
• ★Crop (met ingebouwde EMAT-module): L395×W150×H145mm, met een gewicht van ongeveer 7,5 kg
• Controller: L220×W145×H60mm, 3,5 inch 640×480 pixel touchscreen, gewicht ongeveer 0,4 kg
• Videobewaking (visuele controle)
• Verlichtingsbron: LED-verlichtingsbron met hoge helderheid, 5 niveaus aanpassing
• ★Voorkamera: CMOS in kleur, dynamische en statische pixels 2 miljoen /1920×1080, maximale beeldhoek 90°, 10x optische zoom, gecombineerd draaiend platform: omhoog en omlaag 180°, links en rechts 60°
• ★Achtercamera: kleur CMOS, dynamische en statische pixels 3 miljoen /2304×1296, beeldhoek 90°
• Stroomvoorziening: eenfasige AC100~240V, 50/60Hz, stroomverbruik ≤200VA
• Temperatuur -10°C~+50°C, luchtvochtigheid ≤85%R.H.
• ★(Facultatief)hoge temperatuurfunctie:
• -10°C tot +50°C: continue werking, geen speciale koeling nodig
• 50~150°C: verticale, horizontale ophanging, kanteling, handstand en andere houdingen (is goed), elke werktijd ≤3 uur @50~100°C, ≤2 uur @100~150°C, koelingsinterval ≥1 uur;horizontale ligging (het meest ernstige bakken), elke werktijd ≤ 2 uur @ 50~100°C, ≤ 1 uur @ 100~150°C, koelingsinterval ≥ 1 uur.
• EAMT dikte meeteenheid
  1. Functionele kenmerken
• ★Geen oppervlaktepolijst nodig, geen anti-corrosieve coating en roest en geen koppelplaat nodig.
• ★De dikte wordt gemeten door oppervlaktecorrosie, verf, corrosiebescherming en andere coatings met een dikte tot 4 mm.De door het instrument weergegeven diktewaarde van metalen voorwerpen hoeft niet rekening te houden met de berekening van de laagdikte..
• ★De niet-perpendiculariteit van de meting (transducer/sonde op de normale lijn van het te testen voorwerp) is maximaal ±25^o, wat minder loodrechtheid vereist nadat de sonde is geplaatst.
• De resultaten van de dikte-meting kunnen worden weergegeven in digitale waardevorm, A-scanvorm, tijdgebaseerde B-scanvorm, ★ en afstandgebaseerde (encoder) B-scanvorm.
• ★Met behulp van een deskundig intelligent algoritme zijn er drie soorten dikte-metingen: automatische modus, handmatige modus met één poort (methode met één piek), handmatige modus met twee poorten (methode van piek tot piek).Het vermindert de invloed van menselijke factoren en vereenvoudigt de bewerkingsstappen.
• Ingebouwde database van de basismateriaal snijgolfsnelheid en kan de snijgolfsnelheidswaarde aanpassen.
  1. Technische parameters
• Dikte meting: nauwkeurigheid 0,04 mm, bereik 2~120 mm (staal)
• ★Werkruimte/opheffing: ≤ 4 mm
• ★Meten niet-perpendiculariteit (normaal voor de omvormer/sonde ten opzichte van het te testen voorwerp): ±25^o
• Geluidssnelheidsbereik1000~9999 m/s, instelingsincrement 1 m/s
• Doorgang functie: automatische poort, handmatige enkele poort, handmatige dubbele poort
• Elektromagnetische ultrasoondsonde: zwakke of minder permanente magneten, magnetische zuigkracht ≤ 15 N, cirkelvormige Φ30 × 44 mm hoog, gewicht ≤ 80 g
• Werktemperatuur: -10°C tot +50°C
• Software voor meetanalyse

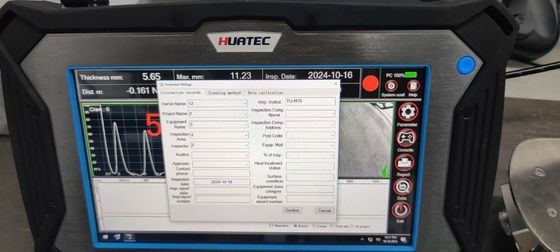

• ★Simultaan weergeven van de dikte, A, Bscan resultaten
• Direct uitgebracht testregister, ★lijst met diktewaarden, ter vergemakkelijking van de gegevensanalyse en -verwerking
• Compatibel met Win7~11 (32/64 bit) besturingssysteem

•



• 4.Verpakkingslijst
• Testhost ((PC en software) 1 set
• TG-M70C tweewieler magnetische kruiper

• (Video en dikte meetmodule inbegrepen) 1 set

• Stroomvoorziening en bedieningsdoos 1 stuk
• Controller 1 stuk
• Mechanisme voor het markeren van gebreken 1 stuk (facultatief)
• Testbesturingskabel 1 set
• Standaard testblok (cirkelvormig koolstofstaal Φ20 × dikte 10 mm) 1 stuk
• Andere toebehoren (magnetische demontagepads, enz.) 1 Set
• Veiligheidstouw valbeveiliging 1 stuk
• Gebruikershandleiding1 Boek
• Fabriekstestverslag1 exemplaar
• Transportdoos tegen trillingen1 stuk

•
