SRT-680G geïntegreerde contour- en ruwheidsgolfmeter met digitale roostersensor
Belangrijkste kenmerken
- Cartesiaanse coördinaten met styluscontact
- Hoge precisie lucht zwevende geleidingsrail voor X-as nauwkeurigheid
- Digitale roostersensor voor nauwkeurige meting van de Z-coördinaten
- Windows-gebaseerd MMD-metingsprogramma voor gegevensverwerking
- Elektrische bediening met drie assen via een softwarecontroller
- Uitgebreide meetmogelijkheden voor contouren, ruwheid en golvigheid
Technische specificaties
| Parameter |
Waarde |
| X-as |
200 mm |
| Rechtheid |
0.6 μm /100 mm |
| Z1 (bereik) sensor |
40 mm (Synchronisatie van het ruwheidsbereik) |
| Z2 (hoogte) |
550 mm |
| Lineaire nauwkeurigheid |
≤ ± 1 + I0,12HI) μm |
| Metingssnelheid |
00,02 mm tot 4,0 mm/s |
| Metingsmodus |
Bewegende sensor |
| Energiebehoefte |
AC 220V±10% 50Hz |
Metingsmogelijkheden
Afmeting:
Horizontale afstand, verticale afstand, lineaire afstand, straal, diameter
Hoek:
Horizontale hoek, verticale hoek, dwarshoek
Positietolerantie:
Parallelisme en loodrechtheid
Tolerantie voor vorm:
Rechtheid, kroon, cirkelvormig profiel
Parameters van ruwheid:
Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rp, Rv, Rt, Rsk, Rsm, en meer
Parameters van de golflengte:
Wt, Wa, Wp, Wv, Wq, Wc, Wku, Wsk en meer
Fysieke specificaties
| Afmeting |
Product (mm) |
Verpakking (mm) |
Gewicht (kg) |
| Lange |
1400 |
960 |
270 |
| Breedte |
725 |
960 |
300 |
| Hoogte |
1740 |
1950 |
0.88 CBM |
Milieueisen
Temperatuur:
10-30°C
Vochtigheid:
< 85% RH
Vibratie:
Geen duidelijke trillingen, RMS≤50Hz 2,5 μm/s, RMS>50Hz 5,0 μm/s
Vermogen:
AC 220V±10% 50Hz met onafhankelijke aarding

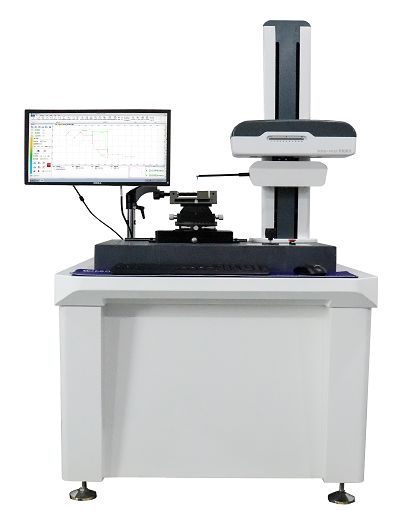

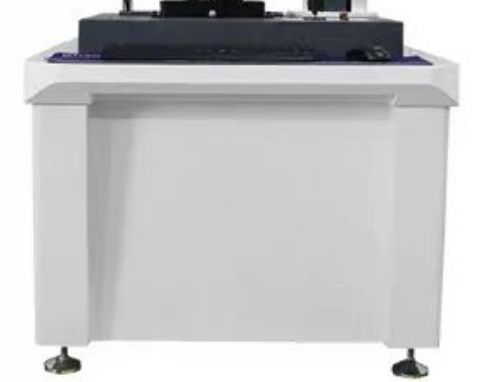

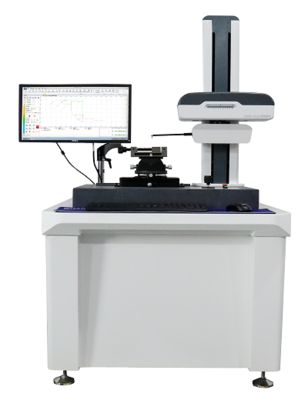

Foto's van producten
