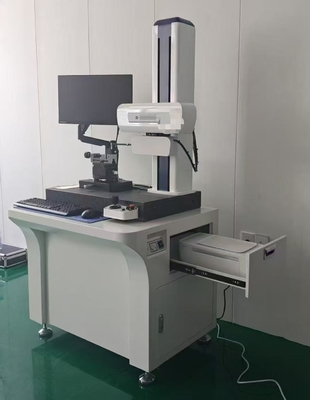

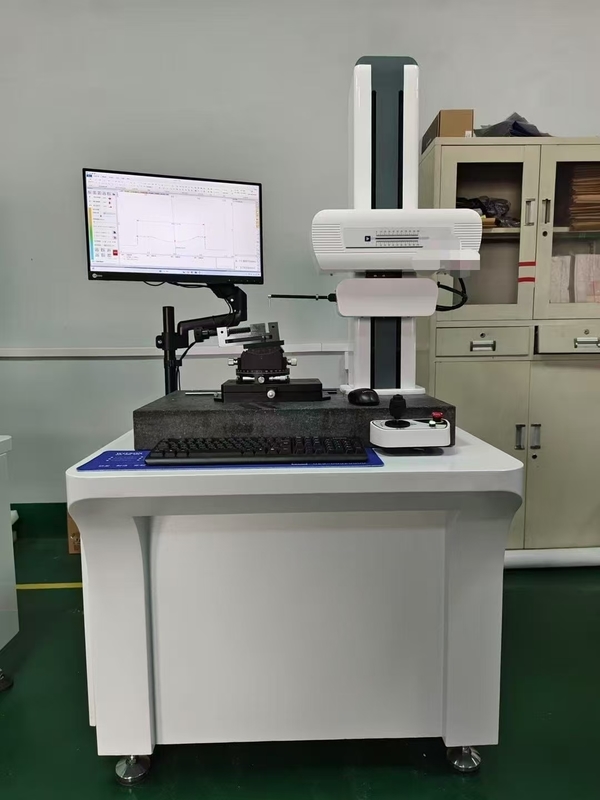

Hoge precisie ruwheids- en contourtester met digitale sensor

Hoge precisie ruwheids- en contourtester met digitale sensor
Hoge precisie ruwheids- en contourtester met digitale sensor Hoge precisie ruwheids- en contourtester met digitale sensor

Grote Afbeelding :  Hoge precisie ruwheids- en contourtester met digitale sensor

Productdetails:
Place of Origin: China
Merknaam: HUATEC
Certificering: ISO CE GOST
Model Number: SRT-680G
Betalen & Verzenden Algemene voorwaarden:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C,T/T,Western Union,Paypal
Supply Ability: 50 sets per month
Contact

Hoge precisie ruwheids- en contourtester met digitale sensor

beschrijving
Product name: Roughness and Contour Tester Angle: Horizontal Angle, vertical angle, cross angle
X axis: 200mm Straightness: 0.6μm /100mm
Markeren:

Digitale ruwheids- en contourtester

,

Hoge precisie contourtester

,

Niet-destructieve ruwheids- en contourtester

Hoogprecisie Ruwheids- en Contourtester met Digitale Sensor
Productspecificaties
Attribuut Waarde
Productnaam Ruwheids- en Contourtester
Hoek Horizontale hoek, verticale hoek, kruishoek
X-as 200mm
Rechtheid 0.6μm /100mm
Meetprincipe
  • Cartesiaanse coördinaten, stylus contacten
  • Hoge precisie lucht zweefgeleiderail als meetdatum van X-coördinaat
  • Hoge precisie digitale sensor voor Z-coördinaatmeting
  • Computer en Windows-gebaseerd meetprogramma voor gegevensverwerking
Belangrijkste functies
Afmetingsmeting:

Horizontale afstand, verticale afstand, lineaire afstand, radius en diameter

Hoekmeting:

Horizontale hoek, verticale hoek, kruishoek

Positietolerantie:

Parallelheid en loodrechtheid

Vormtolerantie:

Rechtheid, kroon, cirkelvormig boogprofiel

Hulpgeneratie:

Hulppunt, hulplijn, hulpcirkel

Technische parameters
Item Parameter Resolutie
Meetbereik X-as 200mm 0.1μm
Rechtheid 0.6μm /100mm --------
Z1(bereik)Sensor 40mm (Ruwheidsbereik synchronisatie) 0.05μm
Z2 (Hoogte) 550mm kolom
Min. binnengat 30mm (kleiner met speciale naald) ----------
Lineaire nauwkeurigheid ≤±(1+I0.12HI)μm --------
Boog ≤(1.2+R/8) 2mm＜R＜10mm standaard bal
Hoek ≤±1′ 60°,90° hoekblok
Ruwheidsrestwaarde ruis ≤0.005μm λc:0.08mm, snelheid 0.1mm/s
Hoofdconfiguratie
Onderdeelnaam Projectnaam
Mechanisch onderdeel Host instrumentenstandaard x1, Granieten tafel: 1
Zweefgeleiderail: 1, Digitale Sensor: 1
Opstaande kolom: 1
Aanpassingsplatform Horizontaal aanpassingsapparaat, Rotatie aanpassingsapparaat, Vlakke klemsysteem
Kalibratiemeter 1 set (standaard instrumenten)
Stylus en probe Φ3*24mm R0.025mm stylus: 2 stuks, Φ3*24mm met R0.025mm schuine punt: 2 stuks
Ruwheidsstijlen: Φ3*24mm met R5μm Naaldprobe: 1 stuks
Koolstofvezel meetstang: Φ8*150mm Probe: 1 stuks
Elektrisch onderdeel Elektrisch besturingssysteem:1, Computer 1, HP Inkjet Printer 1, Software:1
Technische hoogtepunten
  • Geen behoefte om sensoren en naalden te vervangen
  • Gelijktijdige analyse van ruwheid en profilometer
  • X-as gebruikt wrijvingslineaire geleiders voor hoge precisie
  • Z1-as gebruikt geïmporteerde digitale sensor met uitstekende lineariteit
  • Eenvoudige stylusvervanging met eenmalige installatie
  • Tweetalige software (Chinees/Engels)
  • Ondersteunt WinXP, Win7 systemen
  • CAD-compatibele annotatie en DXF-formaat ondersteuning
  • Automatische functieherkenning en stylusbesturing
Hoge precisie ruwheids- en contourtester met digitale sensor 0
Apparatuur afmetingen
Product Verpakking Wt.kg CBM m³
Lx Ly Lz Wt(kg) Lx Ly Lz Wt(kg)
1400 725 1740 270 960 960 1950 50 300 0.88
Gebruiksvereisten

Stroom: AC 220V±10% 50Hz

Omgevingsvereiste: (T):10～30℃, (RH):＜85%, Geen duidelijke trillingen, Onafhankelijke aarding

Installatie en acceptatie
Installatie en training:
  1. Leverancier is verantwoordelijk voor installatie en testen op de locatie van de gebruiker
  2. Uitgebreide training in theorie, bediening en onderhoud
Acceptatie:
  1. Volgens de nationale verificatieprocedure en de technische overeenkomst
  2. Volledige verificatie van de leveringslijst
Testreferentiefoto's
Hoge precisie ruwheids- en contourtester met digitale sensor 1
Hoge precisie ruwheids- en contourtester met digitale sensor 2
Hoge precisie ruwheids- en contourtester met digitale sensor 3
Hoge precisie ruwheids- en contourtester met digitale sensor 4
