Niet-destructief lassen wortelcorrosie testen TOFD één transmissie en één ontvangst Breedband Smalle Puls Probe

Niet-destructief laswortelcorrosietesten TOFD één transmissie en één ontvangst Breedband Smalle Puls Probe

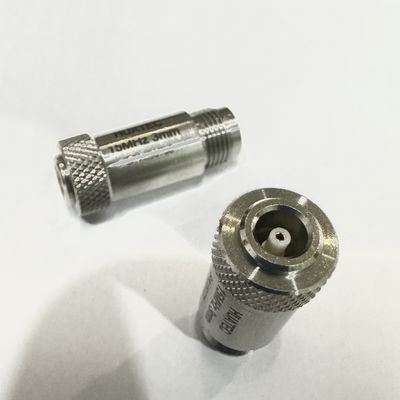

De TOFD-probe is een essentieel onderdeel dat wordt gebruikt bij niet-destructief onderzoek voor ultrasone diffractie tijdsverschil (TOFD) detectie.
Werkingsprincipe: De TOFD-technologie gebruikt twee breedband smalle puls probes, één voor transmissie en één voor ontvangst, voor detectie. De probes zijn symmetrisch gerangschikt ten opzichte van de middellijn van de lasnaad. De zendprobe genereert een niet-gefocuste longitudinale golfstraal die onder een bepaalde hoek op het geïnspecteerde werkstuk invalt. Een deel van de straal plant zich voort langs het nabije oppervlak en wordt ontvangen door de ontvangstprobe, terwijl een deel van de straal wordt gereflecteerd van het bodemoppervlak en vervolgens wordt ontvangen door de probe. De ontvangstprobe bepaalt de locatie en hoogte van het defect door het diffractiesignaal van de defectpunt en het tijdsverschil ervan te ontvangen.

Prestatieparameters:

Kenmerken
*Kleine wafers: Ze kunnen een grote diffusiehoek bereiken en het dekkingsgebied vergroten.
*Breedband: Het kan signalen genereren binnen een veel breder frequentiebereik. De doorgolf is bijvoorbeeld een signaal met een frequentie die veel lager is dan de middenfrequentie.
*Smalle puls: Om de beste resolutie te bereiken.
*Hoge gevoeligheid: Meestal gemaakt van piëzo-elektrische composietmaterialen, het heeft een hoge akoestisch-elektrische conversie-efficiëntie.

Toepassingsscenario's
*Petrochemische industrie: Het wordt vaak gebruikt voor de inspectie van belangrijke apparatuur zoals oliepijpleidingen en opslagtanks, en kan snel interne defecten detecteren die gevoelig zijn voor factoren zoals corrosie en spanning, waardoor grote ongelukken zoals lekkage en explosie worden voorkomen.
*Op het gebied van energie: Tijdens het reguliere onderhoud en de reparatie van kernapparatuur zoals boilers en stoomturbines in de energie-industrie, kunnen TOFD-probes worden gebruikt om de integriteit van de interne structuur van de apparatuur diepgaand te detecteren, potentiële defecten snel te identificeren en deze te behandelen.
*Lucht- en ruimtevaartproductie: Het speelt een cruciale rol bij de inspectie van belangrijke componenten zoals vliegtuigmotorbladen en structurele onderdelen van de romp, in staat om interne defecten nauwkeurig te detecteren en vliegongevallen veroorzaakt door defecten te voorkomen.

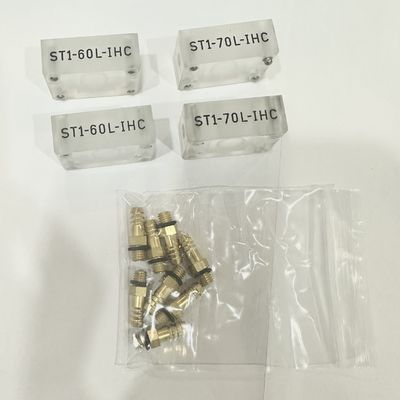

Speciaal type
*Phased array TOFD-probe: Voornamelijk gebruikt voor corrosiedetectie aan de wortel van lassen.
*TOFD-probe speciaal voor kleine diameter pijpen: Uitgerust met een speciale TOFD-wig voor kleine diameter pijpen, wordt deze gebruikt voor het inspecteren van kleine diameter pijpen.
*COD wig TOFD-probe: Door COD-wiggen te gebruiken, kan deze worden gebruikt om de langslassen van containers te inspecteren om overeen te komen met de bijbehorende werkoppervlakken.
*Wig TOFD-probe met roestvrijstalen behuizing: Het gebruik van een wig met een roestvrijstalen behuizing kan de wig beschermen.
