Nieuw Type Met A/B Scanning Handheld Hoge-Precisie Digitale Ultrasone Diktetemeter

Nieuw type met A/B-scan Handheld High-Precision Digitale Ultrasone Dikte Meter

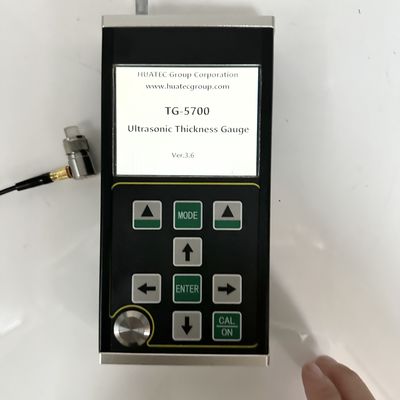

TG-5700 is een nieuw type handheld high-precision digitale ultrasone diktemeter met A/B-scan. Het maakt gebruik van het principe van ultrasone diktemeting gebaseerd op pulsreflectie. Het is geschikt voor het meten van de materiaaldikte waarin ultrasone golven met een constante snelheid kunnen voortplanten en de reflectie van de achterkant ervan kunnen verkrijgen. De meetresolutie is 0,001 mm en het meetbereik is zo dun als 0,15 mm (staal).

Dit product kan platen en bewerkte onderdelen nauwkeurig meten. Aan de andere kant kan het de mate van dunner worden van pijpen en drukvaten in productieapparatuur na corrosie tijdens gebruik bewaken. Het kan worden gebruikt in de petroleum-, chemische industrie, metallurgie, scheepsbouw, lucht- en ruimtevaart, energie en andere gebieden.

Dit product voldoet aan de volgende normen: Kalibratiespecificatie voor ultrasone diktemeter (JJF 1126-2004).

● Dit product heeft A-scanmodus, B-scanmodus en numerieke weergavemodus;

● Het meetbereik is breed en de unieke "multiple echo"-technologie wordt gebruikt om de meting van ultradunne onderdelen te realiseren, met een minimale meetdikte van 0,15 mm (staal);

● Dit product kan de dikte met hoge precisie meten en de maximale meetresolutie kan 0,001 mm bereiken; De herhalingsresolutie kan ± 0,002 mm bereiken;

● Het heeft de functies van penetrerende coating en echo-naar-echo-meting, die wordt gebruikt om materialen met een verflaag en coating op het oppervlak te meten;

● Meerdere meetmodi: mb-e, E-E en me-e modi voldoen aan de meting van conventionele dikke werkstukken; De dunne modus realiseert de meting van dunne onderdelen;

● Numerieke modi omvatten: conventionele diktewaardemodus, verschil/reductiesnelheidsmodus en maximumwaardemodus;

● Twee versterkingsmodi: automatische versterking / handmatige versterking;

● Handmatige uitschakeling en automatische uitschakeling kunnen worden ingesteld, met energiebesparende functie;

● Het ondersteunt een verscheidenheid aan sondes, waaronder dubbele kristalsondes en enkele kristalsondes, en ondersteunt sondes met een hoge frequentie tot 20 MHz;

● Het ondersteunt massaopslag en kan 100.000 diktewaarden, 500 groepen A-scan golfvormen en 500 groepen B-scan golfvormen tegelijkertijd opslaan;

● Groot 3,5-inch kleurenscherm met TFT-LCD-scherm met 320x240 high definition (QVGA) resolutie;

● Het heeft een verscheidenheid aan kalibratiemethoden, ondersteunt kalibratie met één punt, kalibratie met meerdere punten en handmatige kalibratiemodi, en kan tegelijkertijd de geluidssnelheid en de nulpositie van de sonde kalibreren; Het ondersteunt v-padcorrectie van dubbele kristalsondes.

● Het ondersteunt de conversie van metrische en Britse systemen; Het kan schakelen tussen millimeter- en inch-eenheden;

● Het ondersteunt Engelse weergave.

Het is geschikt voor het meten van de dikte van metalen (zoals staal, gietijzer, aluminium, koper, enz.), kunststoffen, keramiek, glas, hars, glasvezel en andere goede ultrasone geleiders.

Het principe van ultrasone diktemeting is vergelijkbaar met dat van lichtgolfmeting. De ultrasone puls die door de sonde wordt uitgezonden, bereikt het gemeten object en plant zich voort in het object. Wanneer het de materiaalgrens bereikt, wordt het teruggekaatst naar de sonde. De dikte van het gemeten materiaal wordt bepaald door de tijd van ultrasone voortplanting in het materiaal nauwkeurig te meten.

* Opmerking: het bedrijf behoudt zich het recht voor om technische wijzigingen aan te brengen zonder voorafgaande kennisgeving.

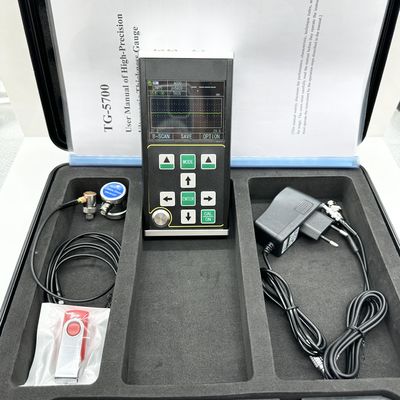

Hoofdeenheid TG-5700 1 st
2,5M Φ20 enkel element transducer, testbereik 4-1800mm 1 st
Koppelmiddel fles 1 st
Draagtas 1 st
Gebruiksaanwijzing 1 st

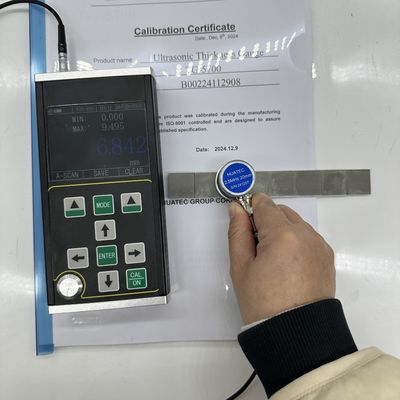

Kalibratiecertificaat 1 st

Optionele accessoires

Diverse sondes met verschillende frequenties, enkele sonde 8 mm/10 mm/12 mm en TR ultrasone diktesondes

Diverse stapwigblokken

PC-gegevenssoftware

Verpakking

Verpakking: Standaard exportpakket, kanton
