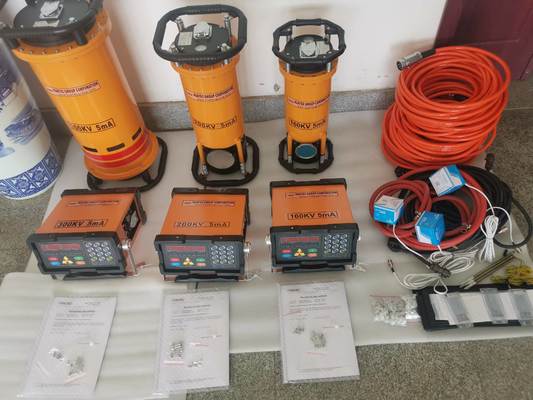

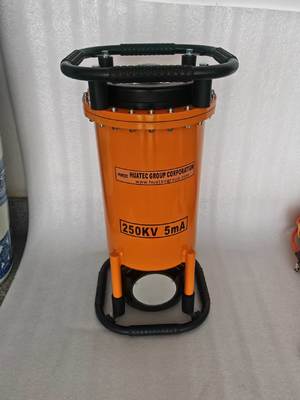

Draagbare röntgenfoutdetector met frequentiekonversie van 250 KV
Functionele kenmerken:
De HUATEC XXG serie röntgenfoutdetector geproduceerd door ons bedrijf, HUATEC Group Corporation,De XXG/XXQ-systeem is gebaseerd op de volgende technieken:De seriecontrollers hebben een nieuwe structuur, perfecte prestaties en een handigeHet is gebaseerd op een microcomputerbesturingssysteem en een modulaire structuur., waardoor de machine een betere stabiliteit en betrouwbaarheid krijgt.De machine is ook voorzien van de functie van veroudering, waardoor de levensduur van de machine wordt verlengd.De producten zijn op grote schaal gebruikt in de industrie. gebruikt voor niet-destructieve tests in de ruimtevaartindustrie, de lasindustrie,scheepsbouw, ketelpijpindustrie, petrochemische industrie, vliegtuigindustrie, onderhoudsindustrie, automobielindustrie, defensie-industrie, enz.
XXG2505 Keramische buisoriëntatie/richting
Belangrijkste technische parameters
|
TYPE
Artikel 1
|
andere, met uitzondering van:
|
|
Maximale penetratiedichtheid Staal (A3)
|
40 mm
|
|
Brandpuntsafstand
|
600 mm
|
|
Tijd van blootstelling
|
Vijf minuten.
|
|
Filmtype
|
Agfa D7
|
Dubbelloodfolie Versterkingsscherm
|
0.03
|
|
Verwijdering in de donkere kamer
|
20 ± 2°C
|
|
Ontwikkeling
|
Vijf minuten.
|
|
Zwartheid
|
1.5
|
|
Invoer
|
Spanning (V)
|
220V ± 10% 50-60 Hz
|
|
Capaciteit (KVA)
|
2.5
|
|
Output
|
Buizenspanning (KVP)
|
100-250Kv
|
|
Buisstroom (mA)
|
5
|
|
Stabiliteit
|
± 1%
|
|
Röntgenfoto
Buis
|
Fokust mm2
|
2.0x2.0
|
|
Stralingshoek
|
40±5°
|
|
Gevoeligheid
|
k≤1,8%
|
|
Operatiemodus
|
Intermitterende werking,Rde adiatie- tot koelingstijd is 1:1
|
|
Röntgenfoto
Controller
|
Afmeting
|
350 × 290 × 160
|
|
Gewicht
|
11 kg
|
|
Structuur van het circuit
|
Microcomputerbesturing, modulaire structuur, voice prompt
|
|
Röntgenfoto
Generator
|
Koeling
|
Geforceerde luchtkoeling
|
|
Isolatie
|
SF6 Gasisolatie
|
|
Werkdruk
|
0.35Mpa-0.45Mpa
|
|
Afmeting
|
320×320×650
|
|
Gewicht (kg)
|
30.5 kg
|
|
Werktemperatuur
|
- 10°C- +40°C
|
|
|
|
|
Kenmerken:
◆Het gebruik van micro-computerbesturing enmodulaire structuur, met een sterkeanti-interferentievermogen enhoge automatische werkingenbetrouwbare prestaties.
◆Op het LED-scherm worden de parameterinstellingen, het werkproces en de probleemmelding weergegeven.
◆De onafhankelijke verouderingssleutel is ontworpen voor Veroudering van de machinegemakkelijk.
◆Rde adiatie- tot koelingstijd is 1:1.
◆De controller kan het type röntgengenerator automatisch herkennen.
◆Het water- en stofbestendige kleurenpaneel en het digitale geluidstoetsenbord worden geïntroduceerd zodat de belichtingsparameters snel en nauwkeurig worden geselecteerd.
◆Zorg voor de veiligheid bij gebruik van het instrument, het is geïnstalleerd met overspanning, onderspanning,
overstroom-, onderstroom- en overtemperatuurbescherming.
◆Een uniekehet veiligheids slot isontworpendie de gebruiker beschermen tegen de schade door straling.
◆Het gebruik van een breder bereik van KV-waarden en het oplossen van het moeilijke probleem van kort radiografisch bereik.
◆Functie van blootstellingsvertraging ------ tDe vertragingstijd kan worden ingesteld op minder dan 10 minuten om de gebruiker veilig te houden bij het werk.
◆Het past bij verschillende generatoren en werkt betrouwbaar.
◆Aantal blootstellingen die kunnen worden gecumuleerd.
(Nadat de eenheid klaar is, maar vóórDruk op de "ON" -toets, u kunt drie keer op de "A" -toets (vertragingstoets) drukken om het aantal blootstellingen te controleren, enEr is geen sleutel om terug te keren.)
◆Whet uitlaatpunt van de lichtwaarschuwingslamp enmet een diameter van niet meer dan 20 mm,De deur-machine vergrendeling.
(Deur-machine vergrendeling wanneer de hoofddor opengaat, het instrument afsluit de hoge spanning automatisch om de gebruiker te beschermen)
