HRD-120 Geïntegreerde draadtouwfoutdetectiemachine
一Overzicht van het product
◆On-line detectie van draadtouw, interne en externe gebroken draad, slijtage, roest, vervorming, losse strengen, overgeslagen draad, materiaalveranderingen en andere defecten.
◆Het testresultaat kan voldoen aan de normen van verschillende industrieën en bevat het aantal gebroken draden en de verhouding van het gebroken draadgebied tot het totale gebroken draadgebied.
◆Het gebruik van een computer-USB-interface (draadloos) of een "eigen Wi-Fi-netwerk" (draadloos) voor directe analyse van de verwerking van de steekproefneming, met online geluids- en lichtalarm en real-time weergave van de resultaten.

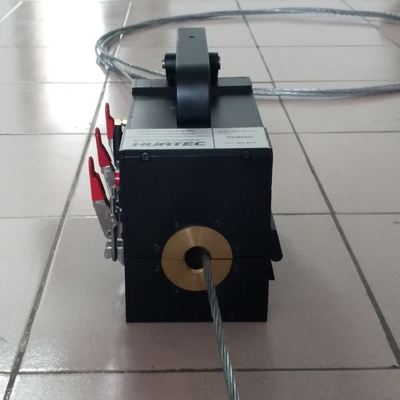

◆Sensor cirkelvormige structuur, omtrek surround, axiale magnetisatie, de draad touw onmiddellijke magnetisatie tot verzadiging staat.
◆De sensor is voorzien van een legering van aluminium met waterdichte, stofdichte, schok- en vochtdichte functies.
◆Stabiele werking, betrouwbare prestaties, hoge detectie nauwkeurigheid, sterke anti-interferentie prestaties, nauwkeurige gegevens.
◆Software ADAPTES op Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 verschillende besturingssystemen
◆Breed gebruikt in de mijnbouw, kabelbaan, hefapparatuur, lift, havenmachines, kabelbrug en andere velden.
二. Technische kern en juridische kwalificatie
1Het virtuele instrument: de toepassing van de virtuele instrumenttechnologie, waarbij de traditionele instrumenten worden vervangen door software.en rechtstreekse bemonstering verwerking door computers kan zorgen voor geen gemiste detectie en geen verkeerde beoordeling, net als bij het kijken naar een film, het scannen van het draad touw door het hele proces, de resultaten zijn nauwkeurig en goede herhaalbaarheid.
2. Drie vaste instrumenten: Volgens de nationale normen voor draad touw schroot in verschillende industrieën, dit product geldt elektromagnetische kwalitatieve, kwantitatieve, positionering,online niet-destructieve detectie van draadtouw, interne en externe gebroken draad, roest, slijtage, veranderingen in de doorsnede van het metaal, losse strengen, overgeslagen draad, vervorming, materiaalafwijkingen en andere defecten.
3. Rechtsinstrument: in overeenstemming met de Amerikaanse norm ASTM1571-2021 en de nationale norm GB/T21387-2008.
三. Technische indicatoren
De hele serie kan het diameterbereik van draad touw detecteren: φ1.5-300mm (moet verschillende reeks van specificaties sensor configureren)
Relatieve snelheid van de sensor en het touw: 0,0-6,0 m/s Beste: 0,1-0,5 m/s
De optimale kloof tussen de sensor gids mouw en het draad touw is 2-4 mm, en de toegestane kloof is 0-15 mm
Vermogen tot detectie van gebroken draaddefect (LF)
Qualitatief: de nauwkeurigheid van de kwalitatieve detectie van een enkele gecentraliseerde gebroken draad is 99,99%
kwantitatief: het aantal gebroken draden op één plaats zorgt ervoor dat één of één gelijkwaardige wortel verkeerd kan beoordelen
De nauwkeurigheid is meer dan 92% wanneer het aantal gebroken draden op één plaats zonder fout meer dan 100 keer wordt gedetecteerd
kwantitatieve snelheid van verandering van de metaal doorsnede (LMA)
De toegestane herhaalbaarheidsfout van de detectiegevoeligheid is ±0,055%
De toegestane fout van de waarde van de indicatie van de testnauwkeurigheid: ± 0,2%
Positie (L) Detectievermogen: Foutpercentage van de waarde van de indicatie van de detectielengte: ±0,2%
Stroomvoorziening: 5V van computerbatterij
Gewicht van de sensor: gemeenschappelijke specificaties < 10 kg (op maat gemaakt volgens de werkelijke situatie)
Omgevingstemperatuur: -10°C~ 40°CAtmosferische druk: 86~106 Kpa Relatieve luchtvochtigheid:≤85%

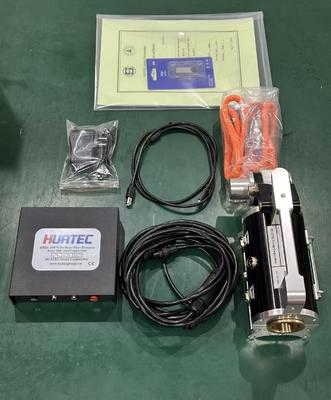

四Configuratie en model van het systeem
Alles moet worden aangepast: Draadtouwfoutdetectiemachine (48mm klein - 78mm medium - 108mm groot)
|
|
SN.
|
Configureer naam en model
|
Hoeveelheid
|
Mark.
|
|
Sensoren
|
1
|
• Geïntegreerde sensoren
• Hoge snelheid omkeerbare excitator • Hooggeleidendheidssignaalconcentrator
• Magnetische gevoeligheidsgroep van het scherm
• High precision distance encoder • Automatisch positioneringswiel rollend apparaat
|
1verzamelen
|
Inclusief encoder
|
|
2
|
• Alarm in realtime (hi-fi met digitale naar analoge conversie)
•AD-modul voor analoge-digitale conversie • Automatische geluidsverwijderingsmodule
• Defect geluids- en beeldwaarschuwingsmodule • Detectie kwaliteitsborging module
•DAQ-plug and play-modus
|
1verzamelen
|
Inclusief Wi-Fi-opname
|
|
|
3
|
Vervangbare voeringshulp
|
5 sets
|
Aanpassingsspecificaties worden apart besproken
|
|
Verwerkingseenheid
|
4
|
USB-transmissiecabel
|
1 pc
|
Op maat gemaakt 20 meter lang
|
|
5
|
Wi-Fi-antenne
|
2 stuks
|
Eén is voor reserveonderdelen.
|
|
6
|
V3.0 versie realtime-signaalverwerkende software
|
1 set
|
|
|
7
|
Gegevensverzameling Computer (tablettype)
|
1 eenheid
|
Inbegrepen oplader
|
|
Toegevoegde eenheid
|
8
|

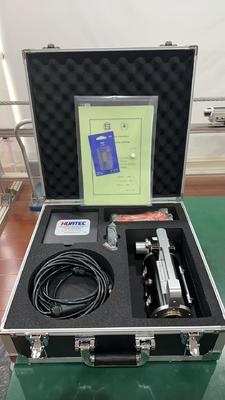

Op maat gemaakte instrumentenhoes
|
1 pc
|
Aangepaste trekstaaf schakelwiel
|
|
9
|
Alle-in-één-oplader
|
1 pc
|
Rood licht: opladen
Groen: vol
|
|
10
|
Flexibel trekkingsveiligheidskabel
|
1 pc
|
Flexible verbindingen voor sensoren
|
|
11
|
Bedieningshandleiding (gerelateerde technische gegevens)
|
1 pc
|
|
|
12
|
Certificaat (garantie kaart)
|
1 pc
|
|
|
13
|
Verpakking
|
1 pc
|
|
Opmerking: 1, waarvan 7 tablet-computers voor tweeledig gebruik optioneel zijn (afhankelijk van de vraag, de kosten zijn extra);
2, alle maten kunnen op aanvraag worden aangepast (en kunnen nauwkeurig worden aangepast vervangbare voering); Zoals 48mm + 24mm vervangbare bus
Gepersonaliseerd all-in-one model:
Gebruik site voorwaarde:
Productie van interne gebroken draad
|
|
Test, beoordeling en aanvaarding
|
|
Li Jiacheng haven kraan detectie
|
|
|
Inspectie van mariene parken
|
|
Audit van een liftbedrijf in Hong Kong
|
|
Herbeoordeling van de haven
|
|
Bureaucratische opleiding
|
|
