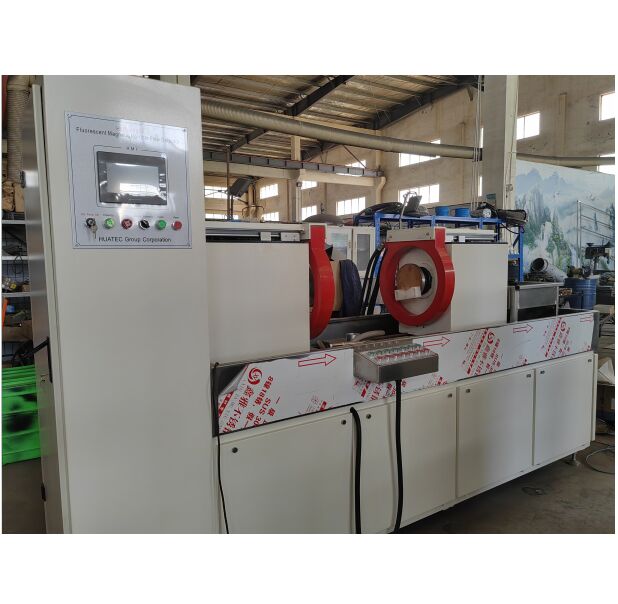

Fluorescente magnetische-deeltjesfoutdetectiemachineHMP-8000
1. Werkingsprincipe
Magnetisch-deeltjesonderzoek maakt gebruik van de interactie tussen het magnetische lekveld en magnetisch poeder bij het defect van het werkstuk. Het maakt gebruik van het verschil tussen de oppervlakte- en bijna-oppervlaktefouten van ijzer- en staalproducten (zoals scheuren, slakinsluiting, haarlijnen, enz.) permeabiliteit en ijzer- en staalpermeabiliteit. Na magnetisatie wordt het magnetische veld op de discontinue plaats van deze materialen vervormd, waardoor een deel van de magnetische fluxlekkage ontstaat en een magnetisch lekveld ontstaat. Hierdoor wordt magnetisch poeder aangetrokken om de ophoping van magnetisch poeder bij het defect te vormen - magnetisch spoor, onder geschikte lichtomstandigheden, dat de locatie en vorm van het defect weergeeft
2. Gebruik
Fluorescente magnetische-deeltjesfoutdetectiemachine wordt gebruikt om het oppervlak en bijna-oppervlak van ferromagnetische werkstukken (zoals: tandwiel, tandwielring, tandwielas, enz.) te detecteren als gevolg van smeden, afschrikken, slijpen, vermoeidheid veroorzaakt door scheuren en slakinsluiting en andere fijne defecten.
3. Technische parameter
Detectiebereik:Tandwieldiameter≤700mm,hoogte≤410mm；
Axiale diameter≤300mm,Lengte＜700mm
Elektrodenafstand:0~410mm(instelbaar)
Omtrekstroom:AC 0~8000A Effectieve waarde(Met uitvalfase-controller)
Longitudinale magnetische potentiaal:AC 0~18000AT Effectieve waarde(Met uitvalfase-controller)
Detectiemethode: fluorescente magnetische-deeltjesdetectie
Magnetisatiemodus: omtrekmagnetisatie, longitudinale magnetisatie, composietmagnetisatie
Klemmodus: pneumatisch klemmen
Demagnetisatie-effect: remanentie minder dan 0,3 mT
Detectiegevoeligheid: A1 standaard testfilm (15/50) duidelijk weergeven
Voeding: driefasige vijfaderige AC 380V 50Hz
4. Belangrijkste merk en leverancier van elektrische onderdelen
Alle componenten en onderdelen van de apparatuur zijn geïmporteerde of binnenlandse bekende merkproducten, zelfgemaakte producten zijn geslaagd voor de kwaliteitstest.
|
Nr.
|
Naam
|
Merk
|
Aantal
|
Eenheid
|
|
01
|
Knopschakelaar/indicator
|
DELIXI
|
1
|
SET
|
|
02
|
Miniatuur stroomonderbreker
|
DELIXI
|
1
|
SET
|
|
03
|
AC-schakelaar
|
DELIXI
|
1
|
SET
|
|
04
|
PLC
|
OMRON
|
1
|
SET
|
|
05
|
Touchscreen
|
WEINVIEW
|
1
|
SET
|
|
06
|
Pneumatisch element
|
DELIXI
|
1
|
SET
|
|
07
|
Thyristor-triggerbord
|
HUATEC
|
2
|
PC
|
|
08
|
Stroomtransformator
|
DELIXI
|
2
|
PC
|
|
09
|
Thyristor
|
DELIXI
|
2
|
SET
|
|
10
|
Snel smeltend
|
DELIXI
|
2
|
PC
|
|
11
|
Omtrekmagnetische hoofdtrafo
|
HUATEC
|
1
|
PC
|
|
12
|
Longitudinaal gemagnetiseerde hoofdtrafo
|
HUATEC
|
1
|
PC
|
|
13
|
LED Handheld UV-lamp
|
HUATEC
|
1
|
PC
|
|
14
|
LED Hangende UV-lamp
|
HUATEC
|
1
|
PC
|
|
De bovenstaande specificaties van de reserveonderdelenfabrikant zijn alleen ter referentie en worden aangepast aan de gebruikersvereisten en reserveonderdelen op voorraad.
|
5. Apparaatbeschrijving
5.1 Elektrisch besturingssysteem
Het besturingssysteem is gebaseerd op een programmeerbare logische controller (PLC), die de werking van twee elektroden en het magnetisatie-demagnetisatie-apparaat bestuurt. Met de schakelkast als hoofdgedeelte bevat het verschillende uitvoerende componenten, magnetisatietriggerschakeling, hoofdtrafo, enz.
Voer magnetiseringsstroom en andere parameters in via het touchscreen. Met PLC analoge input/output module om magnetisatiestroom vooraf ingestelde functie te bereiken.
Alle indicatoren, knoppen en werklampen van de foutdetectiehost gebruiken een 24V veiligheidsspanning.
De foutdetectiehost, demagnetiseerder en verdeelkastbehuizing zijn betrouwbaar geaard.
5.2 Host
Hoofdmachine: romp, roestvrijstalen opvangtank, magnetiseerder, spuitsysteem.
Romp: De romp is gelast met hoogwaardig materiaal, sterk en mooi. Er is geen duidelijke scherpe hoekstructuur binnen het hoogtebereik van de operator rond de romp.
Roestvrijstalen opvangtank: Gemaakt van hoogwaardig roestvrij staal voor magnetische suspensiecollectie.

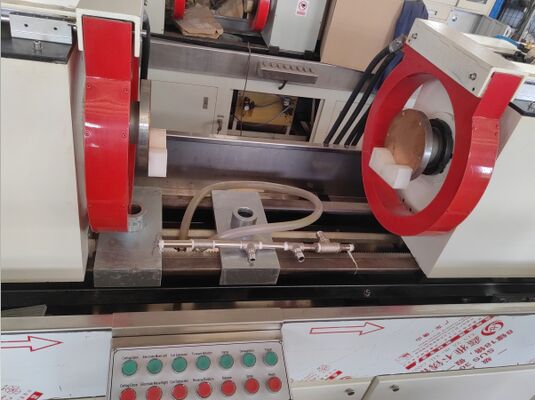

Magnetiseerder: bestaande uit klemmechanisme, magnetisatie-elektrode en magnetisatie-spoel. De magnetisatie-elektrode magnetiseert het werkstuk omtreksgewijs en de magnetisatiespoel magnetiseert het longitudinaal. De spoel en de elektrodenplaat zijn gemaakt van hoogwaardig koper. Het klemmechanisme wordt aangedreven door pneumatische componenten en het werkstuk wordt tussen twee elektroden geklemd om een omtrekmagnetisatieschakeling te vormen.

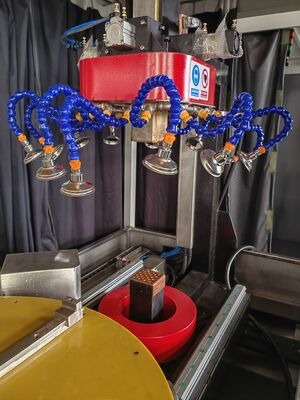

5.3 Magnetisch suspensie spuitsysteem
Het bestaat uit een magnetische suspensie-opvangtank, waterpomp, pijpleiding en sproeikop. De opvangtank is verantwoordelijk voor het verzamelen, roeren en pompen van de terugstroom magnetische suspensie naar de sproeier. De vloeistofopvangtank is extern en het universele wiel met reminrichting is aan de onderkant geïnstalleerd. De magnetische suspensie-opvangtank, het observatieplatform en de demagnetiseertransportband van de hoofdmotor worden allemaal teruggewonnen naar de vloeistofopvangtank om druppelen te voorkomen.
