HRD-120 Geïntegreerde Draadkabel Foutdetector

HRD-120 Geïntegreerde Draadkabel Foutdetector

I. Productoverzicht

◆ On-line detectie van interne en externe draadbreuk, slijtage, roest, vervorming, losse strengen, overslaande draden, materiaalveranderingen en andere defecten van draadkabels.

◆ Het testresultatenrapport kan voldoen aan de normen van verschillende industrieën en heeft het aantal gebroken draden en de verhouding van het gebroken draadoppervlak tot het totale gebroken oppervlak van de draad.

◆ Het gebruik van computer USB-interface (bedraad) of "eigen Wi-Fi-netwerk" (draadloos) voor directe bemonstering, verwerking en analyse, met online geluids- en lichtalarm en real-time weergave van resultaten.

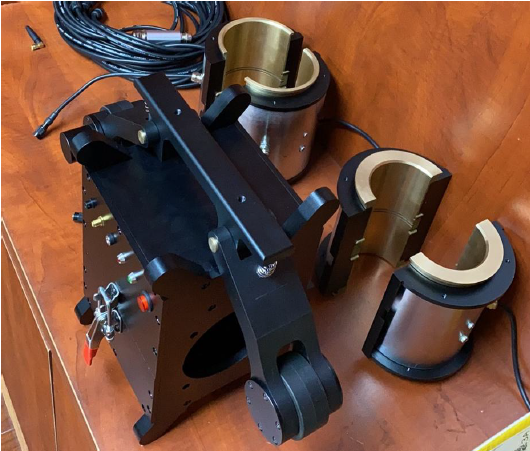

◆ Sensor circulaire structuur, omtrek rondom, axiale magnetisatie, de draadkabel wordt direct gemagnetiseerd tot verzadiging.

◆ De sensor maakt gebruik van een behuizing van aluminiumlegering, met waterdichte, stofdichte, schokbestendige en vochtbestendige functies.

◆ Stabiele werking, betrouwbare prestaties, hoge detectienauwkeurigheid, sterke anti-interferentieprestaties, nauwkeurige gegevens.

◆ Software PAST zich aan Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 verschillende computerbesturingssystemen aan

◆ Veel gebruikt in mijnbouw, kabelbanen, hefapparatuur, liften, havenmachines, kabelbruggen en andere gebieden.

II. Technische kern en wettelijke kwalificatie

1. Virtueel instrument: touw oneindige onzekerheid. Alleen de toepassing van virtuele instrumenttechnologie, waarbij traditionele instrumenten worden vervangen door software, en directe bemonstering en verwerking door computers, kan ervoor zorgen dat er geen detectie wordt gemist en geen verkeerde beoordeling, net als het bekijken van een film, waarbij de draadkabel gedurende het hele proces wordt gescand, de resultaten zijn nauwkeurig en hebben een goede herhaalbaarheid.

2. Drie vaste instrumenten: Volgens de nationale normen voor draadkabelafval in verschillende industrieën, past dit product elektromagnetische kwalitatieve, kwantitatieve, positionering, online niet-destructieve detectie toe van interne en externe draadbreuk, roest, slijtage, veranderingen in het metalen dwarsdoorsnedeoppervlak, losse strengen, overslaande draden, vervorming, materiaalafwijkingen en andere defecten.

3. Wettelijk instrument: in overeenstemming met de Amerikaanse norm ASTM1571-2021 en de nationale norm GB/T21387-2008.

III. Technische indicatoren

De hele serie kan het diameterbereik van de draadkabel detecteren: φ1,5-300 mm (moet verschillende series sensorspecificaties configureren)

Relatieve snelheid sensor en draadkabel:0,0-6,0 m/sBest: 0,1-0,5 m/s

De beste afstand tussen de sensorgeleidehuls en de draadkabel is 2-4 mm, en de toegestane afstand is 0-15 mm

Detectiemogelijkheid draadbreuk (LF)

Kwalitatief: De nauwkeurigheid van kwalitatieve detectie van enkele gecentraliseerde draadbreuk is 99,99%

Kwantitatief: Het aantal gebroken draden op één plaats staat één of één equivalente wortel toe om verkeerd te beoordelen

De nauwkeurigheid is meer dan 92% wanneer het aantal gebroken draden op één plaats zonder fouten meer dan 100 keer wordt gedetecteerd

Kwantitatieve verandering van het metalen dwarsdoorsnede (LMA)

De toelaatbare herhalingsfout van de detectiegevoeligheid is ±0,055%

De toelaatbare fout van de indicatiewaarde van de testprecisie: ± 0,2%

Positie (L) Detectiemogelijkheid: Percentagefout van de indicatiewaarde van de detectielengte: ±0,2%

Voeding: 5V van computerbatterij

Sensorgewicht: gemeenschappelijke specificaties< 10 kg (aangepast aan de werkelijke situatie)

Omgevingstemperatuur: -10℃~40℃ Atmosferische druk: 86~106Kpa Relatieve vochtigheid: ≤85%

IV. Systeemconfiguratie en model

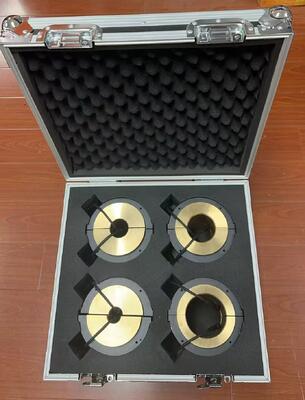

Alles moet worden aangepast: Draadkabel foutdetectiemachine (48 mm klein - 78 mm medium - 108 mm groot)
