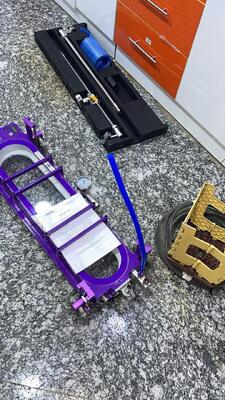

Detectie van lekkage van lassen op de bodemplaat van de vacuümdoos van een olietank

Detectie van lekken van lassen op de onderplaat van de olieopslagbak

1. Inleiding van het product

Om de algemene inspectie van de olietank te verbeteren,ons bedrijf heeft speciaal ontworpen en ontwikkeld een reeks van vacuüm tank detectie systemen voor het detecteren van lekken van lassen op de bodemplaat van de olieopslag tank.

Het standaard, draagbare vacuümtankdetectiesysteem kan de lap/buttweld op de bodemplaat van elke grootte opslagtank detecteren.met een diameter van meer dan 5 m,Voor de integriteitsbeoordeling van verschillende lassen is ons vacuümbox detectie systeem een efficiënte, snelle en economische detectiemethode.en het detectiegehalte van doordringende corrosie/naaldgaten niet minder dan 95% is.

2Bijzondere kenmerken

1) Normaal model gebruiken over het algemeen de hand om de doos te drukken, dus het zal zeer moe zijn, hebben we verbeterd de noodzaak om te buigen over rechtstreeks met de voeten

2) Bij het verplaatsen, hebben we wielen onder de tank; niet nodig om de tank te tillen om te bewegen

3) De vacuümpomp kan de robot op afstand bedienen, de locatie is zeer handig.

3. Technische parametervereisten:

3.1 Vacuümdoos voor het testen van schoot- en achterstelassen

3.1.1 Vacuümgraad: ten minste 60 kPa;

3.1.2 De detectielengte van de las: niet minder dan 800 mm;

3.1.3 Controleer de soorten lassen: lap- en kontlassen aan de bodem van de tank;

3.1.4 Verplichtingen inzake de diameter van de tank: kunnen worden toegepast op alle diameters van de tank;

★3.1.5 Operatiemodus: het inspectiepersoneel kan de gehele operatie staande uitvoeren;

★3.1.6 Verlichtingssysteem:LED-verlichtingssysteem in vacuümdoos;

3.1.7 stroomvoorziening van het verlichtingssysteem: ingebouwde lithiumbatterij van 3Wh, stroomvoorziening van ten minste 16 uur;

★3.1.8 bewegende wielen: de vacuümdoos wordt geleverd met 4 bewegende wielen, 4 bewegende wielen met veer kunnen worden opgeheven, kunnen de vacuümdoos duwen om te lopen;

★3.1.9 hulpstaaf: De drukverlagende klep is op de hulpstaaf geïnstalleerd en het detectiepersoneel kan de drukverlagende klep schakelen wanneer het normaal staat.

3.2 Vacuümdoos voor het testen van omtreklassen

3.2.1 Vacuüm: ten minste 60 kP;

3.2.2 De detectielengte van de las: niet minder dan 400 mm;

3.2.3 Type inspectiesweis: filetsweis;

3.2.4 De diameter van de tank: ≥ 5 m;

★3.2.5 Operatiemodus: het inspectiepersoneel kan de gehele operatie staande uitvoeren;

★3.2.6 Verlichtingssysteem: LED-verlichtingssysteem in vacuümdoos;

3.2.7 stroomvoorziening van het verlichtingssysteem: ingebouwde lithiumbatterij van 3Wh, stroomvoorziening van ten minste 16 uur;

★3.2.8 Verhuizend wiel: de Vacuumbox wordt geleverd met 2 bewegende wielen, 2 bewegende wielen met veer kunnen worden opgeheven, kunnen de Vacuumbox duwen om te lopen;

★3.2.9 hulpstaaf: de drukverlagende klep is op de hulpstaaf geïnstalleerd en het detectiepersoneel kan de drukverlagende klep schakelen wanneer het normaal staat;

★3.2.10 Andere hulptoepassingen: Aan beide zijden van de vacuümbox zijn twee elektromagneten met een zuigkracht van 85 kg en twee stuwknopmotoren met een stuwkracht van 19 kg gemonteerd.

3.3 Vacuümpomp

3.3.1 Spanning: 220 V 50/60 Hz;

3.3.2 Ontwerpdruk: 92 kPa;

3.3.3 Typ van pomp: elektrische vacuümpomp met ventilator;

3.3.4 Stroom: 200 l/min;

3.3.5 Gewicht: niet meer dan 10,5 kg;

3.3.6 Vermogen: niet meer dan 450 w.

4. Configuratievereisten

4.1 Vacuümpomp: 1pc

4.2 Schoot- en achterstelassen Vacuümdoos: 1 set

4.3 Fillet lassen doos: 1 set

4.4 zachte luchtpijp: 1 set

4.5 Batterij voor de voeding van de vacuümpomp: 1 stuks

4.6 Handleiding: 1 exemplaar;

4.7 Transportdozen: 3 stuks

HV1800F-LED vacuümdoos is geschikt voor achterste of schoot lassen

2. Technische parameter
