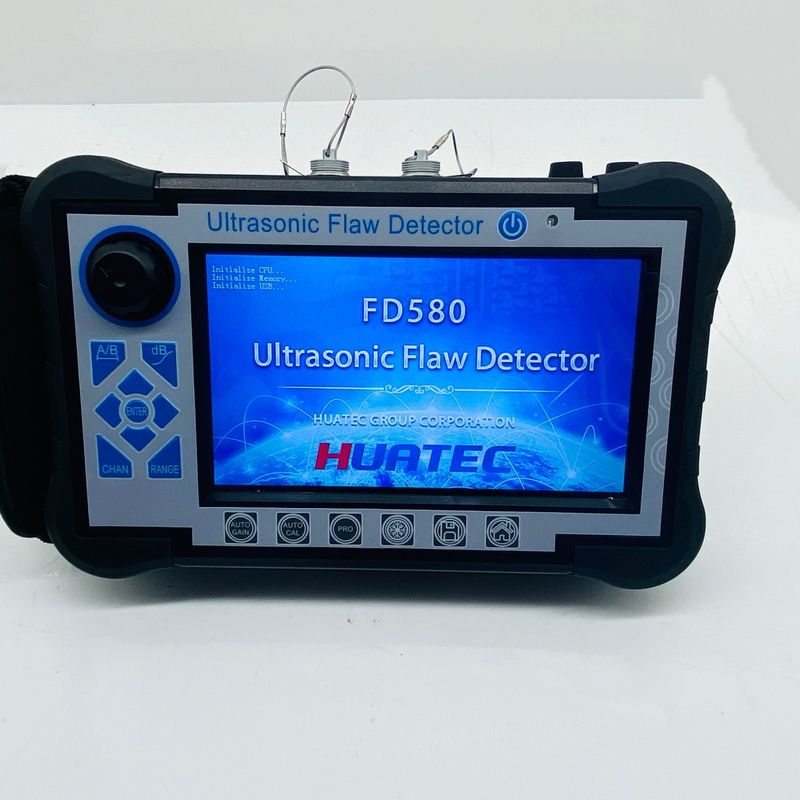

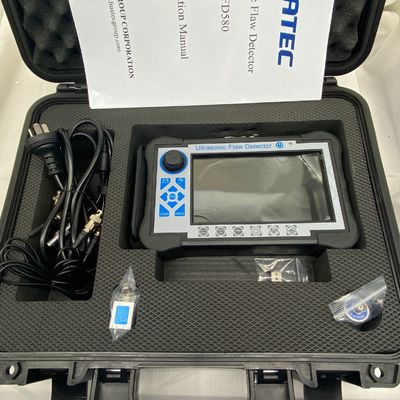

Ultrasone Foutdetectiemachine FD580
Introductie
Digitale ultrasone foutdetector is een geavanceerd type, met een touchscreen, kan snel, gemakkelijk en zonder schade, nauwkeurig verschillende defecten in het werkstuk detecteren, lokaliseren, evalueren en diagnosticeren, zoals scheuren, lassen, poriën, zandgaten, insluitsels, vouwen, enz. Het is toegepast voor elektrische energie, petrochemie, ketels en drukvaten, staalconstructies, militaire, lucht- en ruimtevaart, spoorwegtransport, auto's, machines en andere gebieden. Het is een essentieel instrument voor de niet-destructieve testindustrie.
Kenmerken
● Hoge precisie kwantificering en positionering om te voldoen aan de eisen van detectie op korte en lange afstand
● De blinde zone in het nabije veld is klein, kan voldoen aan de detectie-eisen voor pijpen met een kleine diameter en dunne wanden.
● Auto-kalibratiefunctie: kalibratie met één knop, eenvoudig te bedienen, automatische testsonde “P Delay”,”K waarde”,”X waarde” en de snelheid
● Automatische weergave van de positie van de defectecho (Diepte:d, Horizontaal:p, Afstand:s, Amplitude, dB,ф )
● Schakel vrijelijk tussen drie schalen (Diepte:d, Horizontaal:p, Afstand:s)
● Auto gain, peak envelope, peak memory functies, die de detectie-efficiëntie kunnen verbeteren.
● Automatisch de foutdetectieprocedure opnemen en dynamisch afspelen
● φ waarde berekening: Smeedwerk foutdetectie met rechte sonde, kan de hoogste golf vinden om automatisch φ waarde om te zetten
● 500 onafhankelijke kanalen (uitbreidbaar), die de detectienormen van alle industrieën vrijelijk kunnen invoeren en opslaan, het is niet nodig om de standaardblokken mee te nemen voor inspectie ter plaatse.
● 500 A-scan golven en gegevens vrij opslaan en afspelen
● De DAC-, AVG- en TCG-curven (dieptecompensatie) worden automatisch gegenereerd en kunnen worden gesegmenteerd. De bemonsteringspunten zijn onbeperkt en kunnen worden gecorrigeerd en gecompenseerd.
● 14 ingebouwde inspectienormen
● Vrij om industrienormen in te voeren
● Pulsbreedte en sterkte kunnen worden aangepast
● B scan en B kleurenscan functie；
● Kan communiceren met de computer en WORD exporteren. Bestand, ook het detectierapport
● IP65 ABS plastic behuizing, stevig en duurzaam, waterdicht en stofdicht, en uitstekende anti-interferentie vermogen
● Gebruik (draadloze) communicatiesoftware om gegevens af te analyseren, rapporten af te drukken, enz.；
● 260.000-kleuren true color scherm, is geschikt voor werkomgevingen bij sterk licht of weinig licht
● Hoogwaardige lithiumbatterij, kan continu 8-10 uur werken
● Real-time klokregistratie: real-time foutdetectiedatum, tijdregistratie en opslag
● Bescherming tegen stroomuitval, opgeslagen gegevens kunnen niet verloren gaan
● Foutdetectieparameters kunnen automatisch worden getest of vooraf worden ingesteld
● Digitale reject, heeft geen invloed op de gain en lineariteit
● Gain compensatie: Db-demping kan worden gecorrigeerd voor oppervlakteruwheid, gebogen oppervlakken, foutdetectie op lange afstand van dikke werkstukken, enz.
● Kan de foutdetector bedienen via software op de pc, waardoor het doel van computergestuurde foutdetector voor detectie wordt bereikt
Technische specificatie
| Weergave |
7 inch TFT kleurenscherm, 800*480 resolutie |
| Bedieningsmodus |
Knop, Draaiknop, Touchscreen |
| Voeding |
Lithium-ion batterij |
| Batterijcapaciteit |
5.0Ah |
| Spanning |
12V |
| Stroomhoeveelheid |
1 |
| Werktijd |
≥8 uur |
| Adapteringang |
DC100～240V 50Hz/60Hz |
| Adapteruitgang |
AC 12V |
| Adaptervermogen |
36W |
| Gegevensopslag |
SD-kaart (16G) |
| Alarm |
1 |
| Werktemperatuur |
-10℃～45℃ |
| Opslagtemperatuur |
-20℃～60℃ |
| IP-klasse |
IP65 |
| Afmeting |
245*155*55mm |
| Gewicht |
1,18 kg (inclusief batterij) |
| Conventioneel UT-model |
| Type sondeconnector |
LEMO 00 |
| Kanaaltype |
Enkel kanaal |
| Kanaalnummer |
500 groepen (schaalbaar) |
| Pulstype |
Negatieve scherpe golf |
| Zendspanning |
50～350V, stap in 50V |
| Demping |
560Ω |
| Gain |
0~110dB, stap:0.5/2/6/12dB |
| Gain fijnafstelling |
-4~+4 |
| Oppervlaktecompensatie |
Alle gain bereik |
| Werkfrequentie |
0.5~20MHz； |
| Sondetype |
Enkel, Dubbel, Door, Onderdompeling |
| Filter |
Drie optioneel:
1~4MHz/0.5~10MHz/2~20MHz
|
| Detectiemodus |
Negatief/Positief/Tweeweg/RF |
| Reject |
0~80%, stap 1% |
| Testbereik |
0~15000mm, Minimum weergavebereik: 15mm (in staal) |
| Materiaalsnelheid |
100~20000m/s |
| Pulsverplaatsing |
-10~1000mm |
| P DELAY |
0~200us |
| X-VAL |
0~100mm |
| Gids |
Las-, plaat-, smeedwerkinspectie |
| Testpunt |
Piek/X-val/J val |
| Meting |
Gate: Amplitude, Amplitude dB waarde, Bereik, Horizontale afstand, Verticale afstand, Het verschil tussen A en B Gate
Cursor: 2 kruis cursors, kan de horizontale en verticale afstand testen, en de afstand tussen cursors (onder B scan functie)
|
| Gate |
Gate start: alle bereik |
| Gate breedte: alle bereik |
| Gate niveau: 10~90%, stap: 1% |
| Curve |
DAC, maximaal zes curven, voldoen aan NB/T 47013, GB/T 11345, GB/T 29712 en andere normen |
| TCG, maximaal zes curven |
| AVG |
| Andere functies |
Volledig scherm, cursor schakelaar (bereik/Hoogte/Horizon), enkele/continue auto gain (10~100%, stap 10%), echo vergelijken, echo vol, piek envelope, piek geheugen, snelle scan, buitenmodus, screenshot |
| Piek freeze/Scheurdiepte/Gate uitbreiding//gebogen oppervlakte modificatie/ B scan/Platte las simulatie//video |
| Alarm |
Geluid en licht alarm |
| Gevoeligheidsrestanten |
≥65dB (200mm—Φ2FH, 2.5PΦ20) |
| Horizontale lineariteitsfout |
≤0.3% |
| Verticale lineariteitsfout |
≤3% |
| Amplitude lineariteitsfout |
≤±2% |
| Attenuator nauwkeurigheid |
20dB ±1 dB |
| Dynamisch bereik |
≥32dB |
| Verre resolutie |
≥26dB |
| Geluidsniveau |
＜40×10-9 V/ |
