Kalibreer trillingsversnellingsmeter, snelheids- en nabijheidstransducer trillingskalibrator

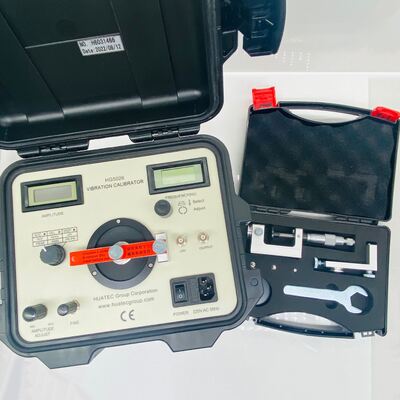

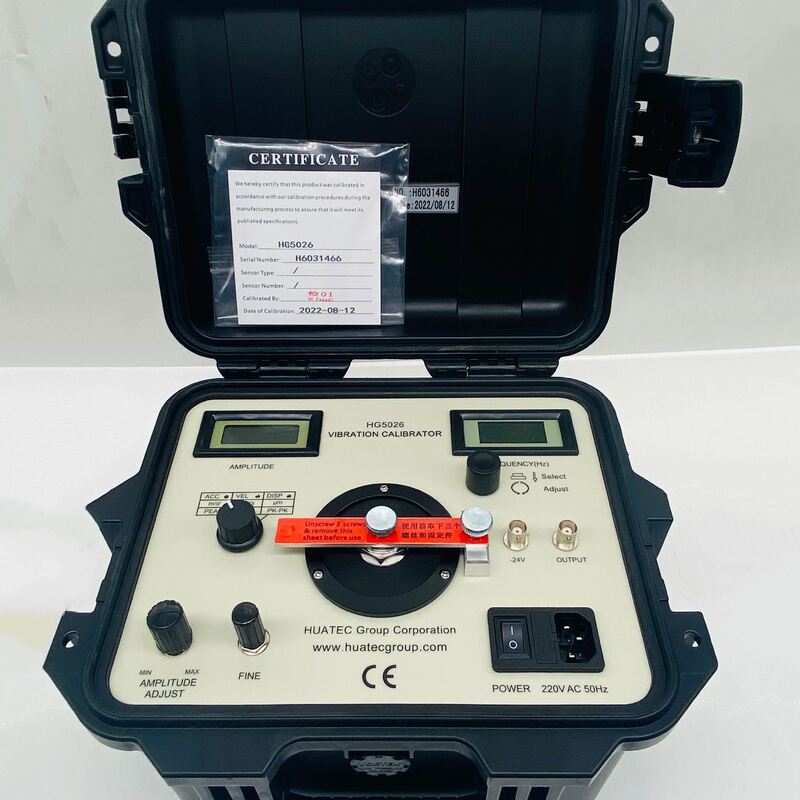

HG5026 Trillingskalibrator kan worden gebruikt om trillingsversnellingsmeters, snelheids- en nabijheidstransducers en ook een trillingsmeetinstrument te kalibreren. Standaard sinusvormige trillingssignalen met elke frequentie van 1 tot 1280 Hz kunnen in de kalibrator worden gedefinieerd. De amplitude van de versnelling, snelheid en verplaatsing kan worden gedefinieerd via potentiometers en worden weergegeven op digitale displays. Er kan zowel horizontale als verticale trilling worden gegenereerd.HG5026 Trillingskalibrator combineert een sinusgolfgenerator, eindversterker, standaard transducer en de trillingskop in één en heeft een kleiner volume, hoge nauwkeurigheid en eenvoudige bediening. Het kan zowel in het laboratorium als op locatie worden gebruikt.
Specificaties
Frequentiebereik & nauwkeurigheid: 1 tot 1280 Hz +0,01%
Amplitude nauwkeurigheid
Versnelling (@10m/s2 piek) 40Hz tot 320Hz+0,3dB+1 digit
20Hz tot 640Hz+0,5dB+1 digit
Snelheid (@20mm/sec rms): 40Hz tot 320Hz+0,5dB+1 digit
Verplaatsing (@50μm piek-piek) 40Hz tot 320Hz+0,5dB+1 digit
Nabijheidssonde lineariteit: 5 mm en 8 mm sondes Bereik: 0~2,0 mm
Display: 3 1/2 digit display voor versnelling, snelheid of verplaatsing & Frequentie
Maximale trillingsamplitude en maximaal sensorgewicht
Omdat de trillingskop die in de HG5026 Trillingskalibrator wordt gebruikt vrij klein is, is de uitgangsamplitude van de kalibrator ook anders tijdens de kalibratie van transducers met verschillende gewichten bij verschillende frequenties. De maximale trillingsamplitude en het maximale gewicht zijn gerelateerd aan de maximale versnelling, maximale snelheid en maximale verplaatsing die door de kalibrator worden gegenereerd bij een bepaalde frequentie en met een bepaald gewicht van de te kalibreren transducer. De specifieke cijfers zijn te zien in de volgende tabel.
|
Gewicht
Freq
|
<100g |
<250g |
<500g |
| a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
*Met hogere frequentie is de waarde van de verplaatsing van de trilling zeer klein, dus er zal geen trillingssignaal worden uitgestuurd door de kalibrator.
