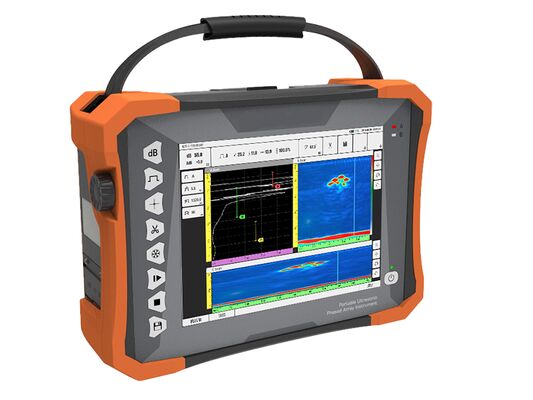

Draagbare 32:128PR Phased Array Ultrasone Foutdetector

Draagbare 32:128PR Phased Array Ultrasone Foutdetector
Draagbare 32:128PR Phased Array Ultrasone Foutdetector Draagbare 32:128PR Phased Array Ultrasone Foutdetector Draagbare 32:128PR Phased Array Ultrasone Foutdetector

Grote Afbeelding :  Draagbare 32:128PR Phased Array Ultrasone Foutdetector

Productdetails:
Plaats van herkomst: China
Merknaam: HUATEC
Certificering: ISO,CE
Modelnummer: HPA-620
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1SET
Verpakking Details: in kartonnen doos
Levertijd: 5~8 dagen na betaling
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 20 sets per maand
Contact

Draagbare 32:128PR Phased Array Ultrasone Foutdetector

beschrijving
Productnaam: Phased Array ultrasone foutdetector PA-modus: 32:128
Weergave: 10,4-duim touch screen importeren: 1 IPEX, 4 C5
GPS: Ja Opslag: Intern: 64 GB; extern: USB-flashdisk
Markeren:

Draagbare fasearray ultrasoonfoutdetector

,

32:128PR ultrasone foutdetector

,

Phased array foutdetector met garantie

Draagbare 32:128PR Phased Array Ultrasone Foutdetector



Kenmerken:

Inspectiekanalen

  • 38:128PR Phased Array module
  • Gelijktijdig scannen van TOFD en Phased Array
  • Ondersteunt dual-array probes
  • 2-kanaals TOFD; 2-kanaals conventioneel ultrasoon testen

De functionaliteit van de HPA-620 biedt een grote voldoening aan de verschillende eisen van gebruikers.



Phased Array Module

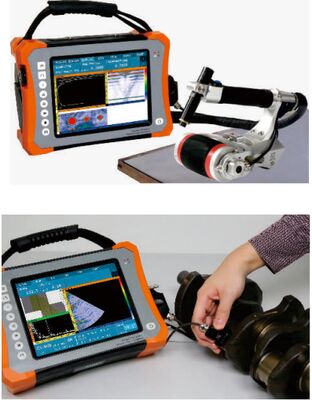

  • Conventionele stompe lasinspectie; Conventionele stompe lasinspectie (met gelijktijdig scannen van TOFD en Phased Array)
  • Conventionele C-scan inspectie voor platen
  • Conventionele inspectie van bouten
  • Conventionele corrosie-inspectie
  • TKY-inspectie



TOFD module

  • Procedure parameter instelling; probe- en wigparameter instelling

Gebruikers kunnen relevante parameters berekenen op basis van de probe- en procedureparameters, waaronder: PCS, scande dekking, bodemdekking, bundel insluitingshoeken.



Display

  • De HPA-620 is uitgerust met een 10,4-inch industriële TFT-scherm, met aanraakbediening, voor optimale weergave bij sterk licht en buitenshuis.



Procedureontwerp

  • De HPA-620 biedt proces simulatiemodellen en kan ook een model bouwen door objectafmetingen te importeren via CAD-software. Pas de toegewijde inspectieprocedure van gebruikers aan en bied one-stop service voor het volledige scala aan oplossingen.

Parameter:

Kanalen
Modus PA-modus UT-modus TOFD-modus
Aantal 32:128 2 2
Fysieke parameter
Display 10,4-inch touchscreen
Import 1 IPEX, 4 C5
I/O-poorten 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP(DisplayPort) (kan overzetten naar HDMI)
WIFI
LEMO 1B encoderpoort
TTL I/O-poort
GPS Ja
Opslag Intern: 64GB; Extern: USB-flashdisk
Gewicht 5 kg (zonder batterij)
Afmetingen 350 mm×250 mm ×130 mm
(L×B×H)
AC 100V~240V 50Hz/60Hz
DC 13,5V
Batterijtype Lithium batterij
Batterijcapaciteit Dubbele batterij, elk<100Wh
Levensduur batterij ≥4,5 uur
Temperatuur Bedrijfstemperatuurbereik: -10℃~40℃
Opslagtemperatuurbereik: -20℃~60℃
Beschermingsgraad IP65
UT
PRF 25Hz~10kHz
Zendspanning 75V~250V (50Ω belasting)
Pulsbreedte 30ns~1000ns, met stap van 5ns
Demping 400Ω, 80Ω
Bemonsteringsfrequentie 100MHz
Bandbreedte 0,5MHz~20MHz (-3dB)
Versterking 0,0dB~110,0dB
Gevoeligheidsoverschot ≥60dB (smalle bandbreedte), ≥52dB (brede bandbreedte) (2.5P20 transducers, 200mmφ2 vlakke gaten)
Verticale lineariteitsfout ≤3%
Horizontale lineariteitsfout ≤0,1%
Resolutie ≥26dB(2.5P20)
Dynamisch bereik ≥30dB
Filter Hoogdoorlaat, laagdoorlaat en meerdere smalle banddoorlaat
Gelijkrichting RF (TOFD-modus), volledige golf, halve golf +, halve golf –
Kanalen 2 kanalen
Maximale dekking 10000mm (in stalen longitudinale golf)
Gate A/B/G
Gate Start Volledig bereik
Gate Breedte Gate start tot volledig bereik
Gate Drempel 1~99%
Alarm Geluid/Optisch
Meetpunt Voor/Piek
TCG 16
Phased Array
Kanalen 32:128
Max. opening 32 elementen
Max. elementen 128 elementen
Focuswet ≥1024
Scanhoek -89°~89°
Kalibratie Snelheid, vertraging, TCG, ACG, Encoder
Testvolume 1000mm
Min. hoektoename 0,1°( automatische aanpassing)
Bemonsteringsfrequentie 100MHz, 10bit
Gelijkrichting Volledige golf
A-scan schermhoogte 800% van de schermhoogte (Maximum)
Instelbare analoge versterking 80dB
Max. PRF 20kHz
Zendspanning 20V~110V(50Ω belasting)
Pulstype Bipolaire blokgolf
Pulsbreedte 30ns~1000ns, stap van 5ns
Bandbreedte 0,5MHz~20MHz(-3dB)
Filter Hoogdoorlaat, laagdoorlaat, meerdere smalle banddoorlaat
Triggering Encoder, op tijd gebaseerd
Meetpunt Voor/Piek
Uitlezing Amplitude; bundelpad; horizontaal; diepte
Meetresolutie 0,5 mm
Scanmodus L/S/C/D –scan
Scanlengte ≥15 meter
Scansnelheid ≥30mm/s




Bereik:

Ÿ Conventionele lasinspectie

Ÿ Phased Array C-scan inspectie van composietmaterialen

Ÿ Inspectie van bouten en geschroefde pijpen

Ÿ Inspectie van PE-verbindingen

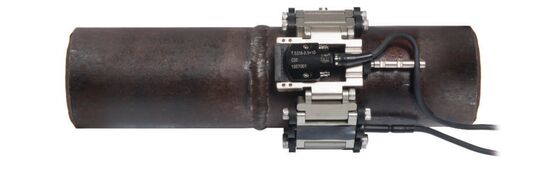

Ÿ Oplossing voor lasinspectie van buizen met kleine diameter
