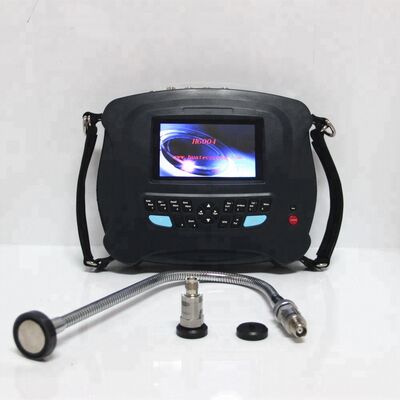

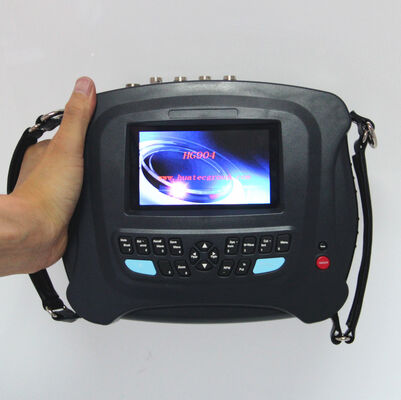

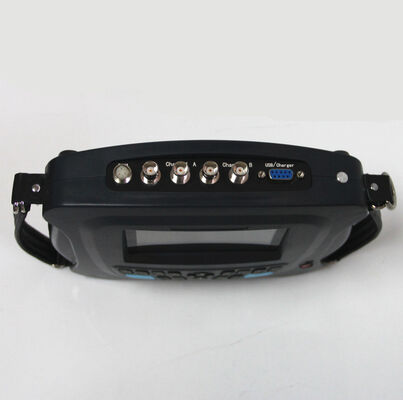

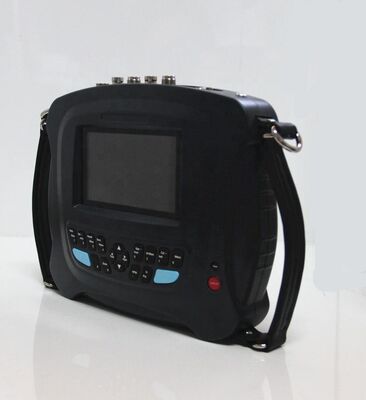

Vibratie-analysator 2 kanaaldataverzamelaar / analysator / balancer

Vibratie Analyser 2 Kanaals Dataverzamelaar / Analyser / Balancer

Onbalans is een van de belangrijkste oorzaken van machinevibratie. Geschat wordt dat ongeveer 50 procent van alle storingen wordt veroorzaakt door onbalans van rotoren. De beste manier om mechanische onbalans te verhelpen, is balanceren op locatie. HG904 Machine Analyser/Balancer is hier bijzonder nuttig voor. Het kan de intensiteit van de vibratie meten; de oorzaak van vibratie diagnosticeren door het frequentiespectrum te analyseren. Het kan ook worden gebruikt om de rotatiesnelheid en vibratiefase te meten, en om het onbalansgewicht en de locatie te berekenen.

Kenmerken:

• Gemakkelijk te gebruiken
• Vectorillustratie, het balanceerproces en het resultaat worden in één oogopslag duidelijk weergegeven
• Opslag van 10 rotoren balanceergegevens
• Selecteerbaar van proefmassa verwijderen of behouden
• Ontleding van het balanceerresultaat naar twee toegewezen locaties
• Proefgewichtbereik berekend op basis van het gewicht van de rotor, de rotatiesnelheid, de straal en de vereiste balansgraad
• Proefmassa validiteit automatisch beoordeeld
• Meten van RPM, amplitude en fase
• On-site 400 lijnen FFT-spectrum en diagnosefunctie
• Gelijktijdige dataverzameling met twee kanalen
• Hardware envelop demodulatie voor lager- en tandwiel diagnose
• Overdrachtsfunctie voor het meten van de natuurlijke frequentie
• Golfvorm- en spectrumweergave via groot LCD-scherm
• Opslag van vibratiewaarden en vibratiegolfvorm

Bedrijfsomstandigheden

• Temperatuurbereik: van 5°C tot 50°C
• Relatieve vochtigheid: < 85%, onverzadigd
• Zonder bijtende gassen
• Zonder sterk elektromagnetisch veld & sterke impact

Veiligheid

Het is HG904 niet toegestaan om in contact te komen met het draaiende deel van de machine.

Specificaties

• Rotatiesnelheidsbereik voor dynamisch balanceren: 70-60.000 r/min
• Automatisch bereik en handmatig bereik selecteerbaar
• Meetnauwkeurigheid van vibratie: 5 %

• Sensoren: Piëzo-elektrische versnellingsmeter, Magneto-elektrische snelheid, Eddy-verplaatsing, enz.
• 8^e-orde ellips anti-aliasing filter, RPM band-pass filter
• Ingangssignaal: Versnellingsmeter en spanning

• Amplitudespectrumanalyse: 100 lijnen tot 400 lijnen (zoom), Hanning-venster
• Frequentiebereik van spectrumanalyse: 100, 200, 500, 1K, 2K, 5K, 10KHz (alleen voor 1-kanaals sampling)
• Gegevensopslag: 400 golfvormen van 1024 punten en 400 datasets

• Amplitudebereiken & Frequentierespons voor algemene vibratiemeting:

• 	Amplitudebereiken	Frequentierespons
  Verplaatsing	0,003 – 5 mm piek-tot-piek	10 – 500 Hz
  Snelheid	0,2 – 200 mm/s true RMS	10 – 1000 Hz
  Versnelling	0,5 – 250 m/s2 piek	20 – 5000 Hz
  Envelop	0,1 – 20 eenheden true RMS	5-1000Hz van 15-40 KHz
  Spanning	0,1 – 10V piek-tot-piek	10 – 10000 Hz

• Notitieblok: 10 voorwaarden codes voor visuele inspectie
• Uitgang: USB voor communicatie met pc
• Voeding: Ni-MH oplaadbare batterij voor 8 uur continu gebruik, waarschuwing voor lage batterijspanning
• Bedrijfsomgeving: 0~55 ^oC, 90% niet-condenserende vochtigheid
• Rotatiesnelheidsmeting met fotocel sensor
• Dynamisch bereik: 60dB met 48dB instelbaar versterkingsbereik
• Afmetingen: 21×13×4 cm; Gewicht: 1,2 kg (inclusief batterijen)

Paklijst
HG904 Vibratie Dataverzamelaar 1
Versnellingsmeter 2
Magnetische houder 2
Stalen verlengsonde 1
Acculader 1
Versnellingsmeterkabel 3
RS232c-communicatiekabel 1
Balanceermodule 1
Tacho/Trigger sensor en kabel 1
Reflectorpapier set 1
Snelstartgids 1
Software CD 1
Certificaten van HG904 en sensoren 3
Draagtas 1
