Vierkanaals multifunctionele trilanalysator met een veelzijdige ingangspoort die kan worden aangesloten op verschillende soorten sensoren

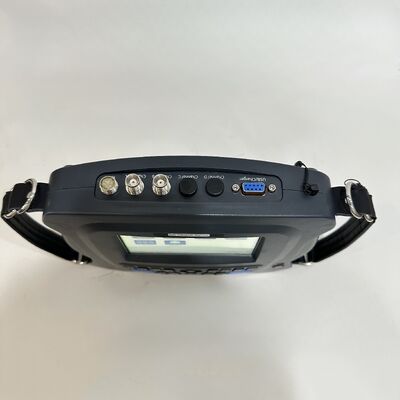

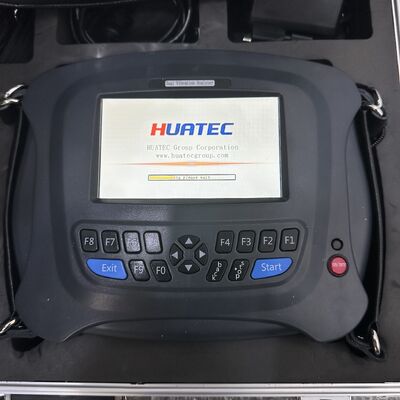

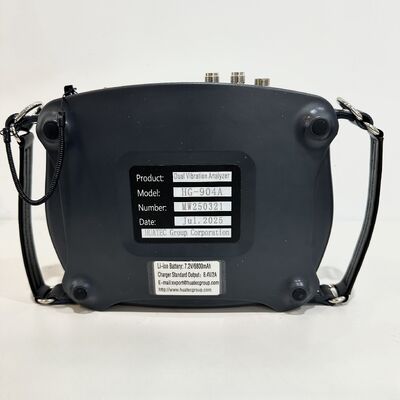

HUATEC HG-904A Vierkanaals multifunctioneel instrument, beschikt over een veelzijdige ingangspoort die kan worden aangesloten op verschillende soorten sensoren. Het maakt gebruik van geavanceerde micro-elektronica, signaalanalyse en foutdiagnosetechnologieën, waarbij bewaking van de conditie van de apparatuur en foutdiagnosemogelijkheden in één enkele eenheid worden geïntegreerd.
Het analyse-instrument omvat de functie van vierkanaals trillingsdata-acquisitie, die trillingsmetingen ter plaatse kan voltooien en automatisch tienduizenden trillingskenmerkwaarden en spectra van meetpunten kan opslaan. Het kan ook één tot vier kanalen van golfvormen en spectra synchroon ter plaatse weergeven. Bovendien kan het dienen als een onbalansdetector, die enkel- en dubbelzijdige dynamische balancering ter plaatse voltooit.
BT4 &IP54
Let op: er is een groot verschil in hardwareconfiguratie tussen vierkanaals en tweekanaals.
| Hoofdfunctie |
Model |
| model |
HG-904A4 |
HG-904A2 |
| Aantal kanalen |
vier kanaals |
twee kanaals |
| Hoofdfuncties |
|
1, Driekanaals synchrone inspectie, met acceleratie, snelheid, verplaatsing en asomhulselwaarden die gelijktijdig van elk kanaal worden verzameld, evenals frequentiespectrumgrafieken van alarmparameters.
|
JA |
1 kanaal |
| 2, Enkelkanaals of meerkanaals synchrone acquisitie van elke parameter, elk frequentiebereik en elke grafiek. |
1 of 2 of 3 of 4 kanaals |
1 of 2 kanaals |
| 3, As-trace, start-stop analyse, impact testen. |
JA |
NEE |
| 4, Real-time monitoring van hardwarewaarden en real-time analyse van trendgrafieken voor elke parameter en elk frequentiebereik; real-time analyse van frequentiespectrum en golfvorm. |
1 of 2 of 3 of 4 kanaals |
1 of 2 kanaals |
| 5, Rolling bearing impact puls monitoring technologie (beoordelen van lagersmering en impact) |
Optioneel (Bestelnotities) |
Optioneel (Bestelnotities) |
| 6, 1 of 2 vlak balancering |
JA |
JA |
| 7, Apparatuurbeheersoftware analysesysteem |
JA |
JA |
| 8, Kan worden aangesloten op ICP, laadsensor, wervelstroomverplaatsingssensor, magnetische snelheidsensor |
JA |
JA |
| 9, Relatieve fase analyse |
Optioneel (Bestelnotities) |
Optioneel (Bestelnotities)
|
Hoofdfunctie
Multifunctionele ingangspoorten voor verschillende sensoren: (Piëzo-elektrisch, elektromagnetisch, wervelstroom, ICP)
-- 5-inch kleurenscherm met Chinese interface voor duidelijke en mooie visualisatie
-- Enorme opslagruimte met een 16 GB harde schijf die automatisch tienduizenden trillingskenmerkwaarden en spectra van meetpunten kan opslaan
-- Vier kanalen synchrone acquisitie met 24-bits AD-sampling
-- 1600,3200,6400 of 12800 lijnen FFT-spectrum
-- USB 2.0-communicatie-interface met een gloednieuwe Chinese Windows-stijl menuscherm voor eenvoudigere bediening
-- Analysefrequentie tot 35 KHZ met 8 optionele niveaus
-- Volledige functie high-speed dynamische analyse, inclusief amplitudespectrum, vermogensspectrum, logaritmisch spectrum, etc.
-- Geef verschillende tijddomeinkenmerkwaarden weer, waaronder piekwaarde, piek-piekwaarde, effectieve waarde, piekfactor, scheefheid, kurtosis, etc.
-- Meerdere analyse- en diagnosefuncties: lager/tandwielanalyse (envelopdemodulatieanalyse) foutdiagnose, (kloptest) natuurlijke frequentiediagnose, etc.
-- Gegevens/records opslag en afspelen voor rotorbalans
-- Testgewicht kan selectief worden verwijderd of behouden en de kwaliteit ervan kan worden geschat
-- Zeer nauwkeurige balanceringsbewerking met snelle balancering om trillingswaarden, amplitudes, fasen te meten en weer te geven
-- Detectie en diagnose van lager/tandwielfouten met behulp van hardware-envelopdemodulatie
-- Snelheidsmeting, ruismeting, fasemeting, fasediagnose
-- Handmatige instelling van triggerdrempel (groot, medium, klein)
-- Het kan worden uitgerust met de EMD-software van het apparatuurbeheersysteem (inclusief lagerdatabase)
Hardware specificatie
| Stats |
specificatie |
| Model |
HG-904A4 vier kanaals / HG-904A2 twee kanaals |
| Aantal kanalen |
Vier trillingskanalen, één toerentellerkanaal |
| Hoofdfuncties |
Enkelkanaals of meerkanaals synchrone acquisitie van verschillende parameters, waaronder acceleratie, snelheid, verplaatsing en axiale envelop |
| nauwkeurigheid |
±5% |
| A/D conversie |
24-bits AD-sampling |
| LCD-scherm |
Ondersteunt touchscreen-invoer, 5-inch kleurenscherm |
| Toerentellerbereik |
120—12000rpm |
| temperatuurbereik van het instrument |
-20—55°C |
| temperatuurbereik van de sensor |
-20°—120°C |
| Oplaadbare batterij |
Oplaadbare lithiumbatterij 7.2V, 6800mA; oplaadtijd 7 uur, continu werktijd 8 uur |
| Oplader |
8.V, 2A |
| Diagnostische bibliotheek |
Lagerdatabase |
| Meetfunctie en bereik |
Meet gelijktijdig vier parameterwaarden en alarmspectra met een gevoeligheid van 100 mv/g
versnelling van 0,1——199,99 m/s²
snelheid van 0,1——199,99 mm/s
verplaatsing van 1um——1999um
axiale envelopwaarde van 0,1——30 m/s²
|
| Software analysefunctie |
Trillingsspectrum- en tijddomeingolfvormanalyse, envelopanalyse, nauwkeurige foutdiagnosefunctie voor wentellagers (vier delen) Afzonderlijke foutdiagnosefunctie: De instrumenthardware heeft een afzonderlijke foutdiagnosefunctie voor het verzamelen van andere parameterspectra, cepstrum, logaritmisch spectrum en vermogensspectrumdiagnose (real-time acquisitie en real-time weergave) |
| Opslagcapaciteit |
16G |
| Externe interface |
Opladen en communicatie USB2.0 |
| Rapportuitvoerfunctie |
Detecteert gegevensrapportuitvoer |
| Trillingsmeting frequentieresponsbereik: |
2—35KHz |
| Verbindbare sensortypen: |
Piëzo-elektrische acceleratiesensor, ICP-sensor, Magneto-elektrische snelheidssensor, Wervelstroomsensor |
Software overzicht
Met de snelle ontwikkeling van het Internet of Things en big data platforms, hebben we de functionele voordelen van ons bestaande softwaresysteem geïntegreerd en het Windows.Net 3.5-5.0 platform, Microsoft Visual Studio 2019 suite en MySQL-database gebruikt. De communicatie tussen het softwaresysteem en de collector maakt gebruik van een uniforme UDP-architectuur en het softwaresysteem is ontworpen met zowel netwerk- als stand-alone versies. Na bijna een jaar inspanningen hebben we de nieuwste versie van het Enterprise Equipment Intelligent Monitoring and Diagnosis System (hierna het EMD-systeem genoemd) gelanceerd. Door gebruik te maken van de flexibele clientsoftware-bediening en uitgebreide analysetoolvoordelen, kunnen gebruikers gegevens handiger bewaken en de oorzaken van afwijkingen effectiever analyseren. De systeemsoftware is compatibel met meerkanaals netwerkgegevensverzamelaars, draadloze monitoringverzamelaars en offline handheld analyzers. Tijdens het analyseren van online gegevenstrends kan de handheld analyzer gegevensverzameling aanvullen om de analyse van apparatuur ter plaatse uitgebreider te maken, waardoor unit-trends en afwijkingen uitgebreid worden geanalyseerd, de oorzaken van afwijkingen nauwkeurig worden geïdentificeerd en de bescherming van apparatuur ter plaatse wordt gemaximaliseerd.
Software specificatie
| Stats |
|
| Hoofdfuncties |
1. Het systeem vereist gelijktijdige weergave van vier parameters: acceleratie, snelheid, verplaatsing en axiale envelop.
2. Trendgrafieken voor elke parameter kunnen worden opgehaald en bekeken door tijdselectie.
3. Enkele parametertrendgrafiek, golfvormgrafiek en frequentiespectrumanalysekaart kunnen op dezelfde interface worden weergegeven.
4. Vier parametertrendgrafieken (acceleratie, snelheid, verplaatsing en axiale envelop) kunnen op dezelfde interface worden weergegeven.
5. Drie parametertrendgrafiek van acceleratie, snelheid en temperatuur (inclusief acceleratie- en snelheidsfrequentie-spectrumanalysekaarten) kunnen op dezelfde interface worden weergegeven.
6. Tijddomeinanalyse omvat 13 gevoelige foutdiagnose-indicatoren.
7. Autocorrelatie-analysefunctie is beschikbaar.
Systeemfunctie-uitbreidingsvereisten:
8. Lager restlevensduur voorspelling referentie.
9. Trendgrafiek en frequentiespectrumanalyse moeten zelfdiagnose-referentie-opinies hebben.
10. Rapporten kunnen met één klik worden geëxporteerd.
11. Multi-parameter en multi-dimensionale diagnose- en analysefunctie is vereist.
Systeemwerking en onderhoudsstatusstatistieken:
12. Alarmstatusstatistieken worden weergegeven.
13. Status van de planuitvoering wordt weergegeven.
Systeemwerking en onderhoudsbeheer:
14. Status van gegevensverzamelaars kan worden bekeken.
15. Apparatuurstatus kan worden bekeken.
Eén-klik import van apparatuurvoorraad is beschikbaar.
|
