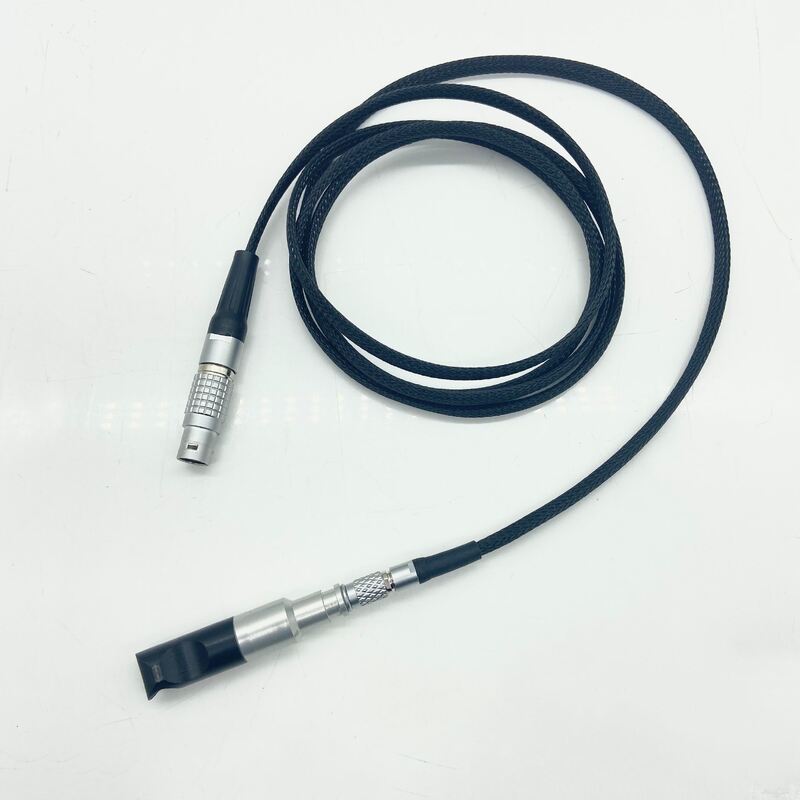

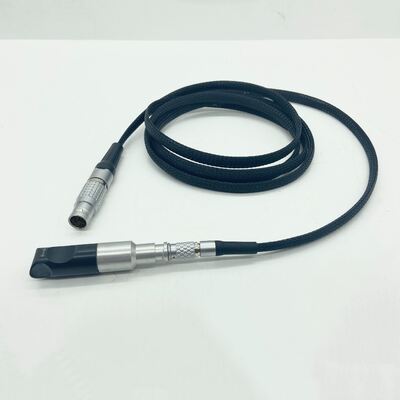

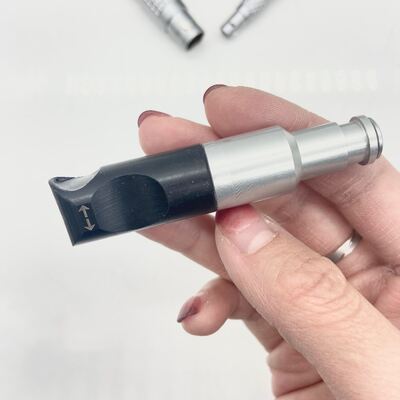

GE Locator 3S Eddy Current Probe Sensor

GE Locator 3S wervelstroomsensor

Wervelstroomsensorbeschrijving

Onze sensoronderzoekers hebben ontdekt dat het ontwerp van de probe en de juiste probestructuur het anders ondetecteerbare defectsignaal kunnen versterken, waardoor het gemakkelijk te detecteren is. Na jarenlange ervaring, zorgvuldig ontwerp en strenge kwaliteitscontrole van details, bieden we verschillende soorten hoogwaardige wervelstroomsensordetectieprobes, die zich kunnen aanpassen aan het gebruik van verschillende soorten wervelstroomtestinstrumenten. Bij het kiezen van de ET-serie wervelstroommeter en de bijbehorende probe, kunnen de beste prestaties en de hoogste detectiegevoeligheid worden verkregen. De sensorsondes die we leveren omvatten: Differentieel, Absoluut en Reflectie (Drive pick-up) spoel, de standaard probeserie biedt differentieel, differentieel, absoluut en Reflectie voor de meeste toepassingen van onze klanten, zoals de detectie en evaluatie van oppervlaktedefecten, de detectie van interne scheuren in boutgaten, corrosiescheuren en slijtageverdunning van warmtewisselaarbuizen, detectie van corrosie en scheuren in ferromagnetische lasnaden in meerlaagse structuren.

Selectie van probesensor

Wanneer klanten speciale testprojectvereisten hebben of niet veel weten over de probespecificatie, functieselectie, verstrek dan de volgende informatie, dan geven we de aanbevolen keuze: 1, het materiaal en de warmtebehandeling van het te inspecteren werkstuk; 2. Fysieke afmetingen, oppervlak en uiteinde van het materiaal van het te inspecteren werkstuk; 3. Fabrikanten en modellen van instrumenten die worden gebruikt voor het testen; 4. Inhoud en normen van testitems; 5. Detectiesnelheid of -ritme. De probe kan worden onderverdeeld in parametertype en transformatortype op basis van het verschillende uitgangssignaal van de detectiespoel. De algemene frequentie is 10Hz-10MHz. Afhankelijk van het verschillende testmateriaal kan worden gekozen met excitatie spoel of zonder excitatie spoel.

Probetype sensor

Afhankelijk van de testvereisten kan een verscheidenheid aan probes worden geconfigureerd: punt-, vlak-, boog-/profielprobe, binnen/buiten door de probe, roterende probe, hardheidsmateriaal scheiding, geleidbaarheid, coatingdikte probe, afhankelijk van de testvereisten van de klant voor het product, wordt de meest geschikte detectieprobe op maat gemaakt.

Gebruik van probesensoren

Algemene wervelstroomprobes hebben een bepaalde detectiehoek, afhankelijk van de detectievereisten, afhankelijk van de relatieve bewegingsrichting van het werkstuk en de probe om de probehoek aan te passen, het detectieoppervlak van de probe loodrecht op het oppervlak van het gedetecteerde werkstuk (geplaatst, puntprobe), de probe en het werkstuk om een relatief uniforme snelheid te behouden, een relatief stabiele hefafstand te behouden, een hefafstand tussen 0,2-0,8 mm is over het algemeen het beste. Stel het versterkingsbereik van het instrument fijn af op basis van verschillende hefbehoeften.

Aanpassingsproces:

1. Plaats standaardmonsters;

2, stel de bewegingsrichting van de probe in, verticale installatie;

3, hef aanpassing naar 0,2-0,8 mm (afhankelijk van de oppervlakte ruwheid van het werkstuk, maattolerantie);

4, voer de software uit, pas de frequentie en versterking aan totdat het defect van het standaardmonster in de kritieke positie alarm geeft. (Het te dichtbij heffen van de probe resulteert in signaalverzadiging, en te ver weg resulteert in slechte gevoeligheid).

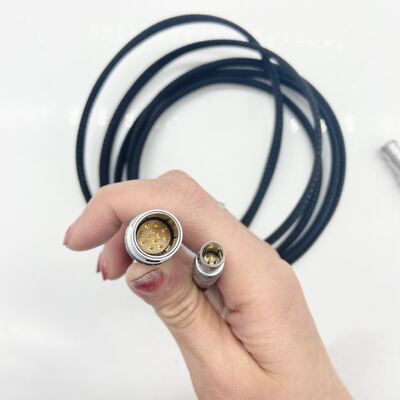

Gebruik van probe kabel

Afhankelijk van de verschillende interface van het instrument met behulp van verschillende structuren om de probe kabel te maken, algemene productie van probe lijn moet de instrument interface en interface definitie kennen, afhankelijk van de verschillende definitie van de probe kabel. Ons bedrijf kan wervelstroomprobes en probe kabels leveren voor GE locator, Olympus NORTEC en andere machines.
