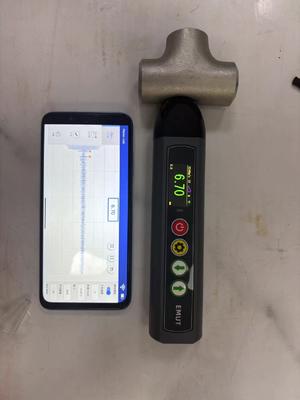

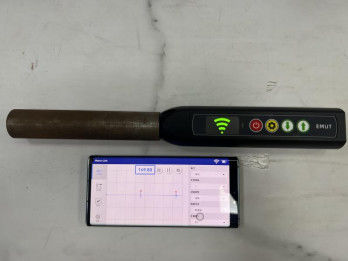

TG-14 Temperatuurcompensatie Penetrerende Coating Elektromagnetische Ultrasone Diktetemeter
De TG-14+ elektromagnetische ultrasone diktemeter is een ultra-klein, contactloos diktemeetinstrument dat geen akoestische koppeling vereist en de dikte van metalen of magnetisch geleidende materialen kan meten.
Basisparameters:
| bemonstering |
80MSPS |
| bandbreedte |
2.5MHz～6MHz |
| zenden |
±600V_400Hz_125ns |
| versterking |
Automatisch 0 ~ 96dB, stap 1dB |
| Meetnauwkeurigheid |
±0.01mm |
| geluidssnelheidbereik |
400～9999 m/s |
| Effectief bereik |
0.75～1280 mm |
| Gemiddelde kwaliteit |
L, M, H Drie versnellingen instelbaar |
| Hefafstand |
5mm (aluminium), 4mm (koolstofstaal), 3mm (roestvrij staal) |
| Meetbereik |
Koolstofstaal meten — 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Meettype |
Aluminium, koper, ijzer, koolstofstaal, gietstaal, gelegeerd staal, roestvrij staal, titaniumlegering en andere metalen materialen |
|
|
| Meetkanaal |
2* Dun stuk, algemeen gebruik, staaf |
| Meetmodus |
Enkele echo (I-E), Dubbele echo (E-E) |
| Zoekpatroon |
Grens - grens, kam - kam, kam - grens |
| Hulpfunctie |
Automatisch bevriezen, automatische versterking, automatisch slapen, A-scan golfvormweergave, Wi-Fi verbonden telefoon |
| Correctiefunctie |
Poorthoogte-aanpassing, vertragingsleegloop-aanpassing, handmatige versterkingsaanpassing, geluidssnelheidkalibratie, temperatuurcompensatie |
|
|
| Communicatie |
RS-485 of USB2.0 |
| Oplader |
5V2A, Standaard Type-C interface |
| Beeldscherm |
1.47 INCH 320× 172 IPS_LCD |
| Afmetingen behuizing |
178.4 mm× 42 mm× 32 mm |
| Levensduur batterij |
3.7V 3400mAh lithiumbatterij voor 6 uur |
| Gewicht |
A metalen behuizing: 358g B spuitgietbehuizing: 255g C spuitgieten + snelle demontage: 289g |
Standaard configuratie
| Serienummer |
Naam |
Hoeveelheid |
Markering |
| 1 |
Hostmachine |
1 |
|
| 2 |
Normale temperatuursonde |
1 |
4MHz,42mm*32mm |
| 3 |
Oplaadkabel |
1 |
|
| 4 |
Oplaadstekker |
1 |
|
| 5 |
Handleiding |
1 |
|
| 6 |
IJzeren basis testblok |
1 |
|
| 7 |
Aluminium basis testblok |
1 |
|
| 8 |
Verpakkingsdoos |
1 |
|
Optionele items (kunnen naar behoefte worden besteld, niet inbegrepen in de standaardconfiguratie)
| SN. |
Naam |
Hoeveelheid |
Markering |
| 1 |
Hoge temperatuursonde |
1 |
4MHz,Φ33mm*40mm |
| 2 |
Kleine diameter normale temperatuursonde |
1 |
4MHz,Φ13mm*36mm |
| 3 |
Grote diameter normale temperatuursonde |
1 |
4MHz,Φ40mm*60mm |
| 4 |
mobiele telefoon |
1 |
Telefoons die Android en HarmonyOS ondersteunen |
| 5 |
Pad |
1 |
Ondersteuning voor Android, HarmonyOS Pad |
| 6 |
horloge |
1 |
Horloges die Android en HarmonyOS ondersteunen |
| 7 |
Bovenste computersoftware |
1 |
APP-software |
Instrumentkenmerken
l klein formaat, gemakkelijk mee te nemen
l De eisen aan het werkoppervlak zijn niet hoog, het ruwe oppervlak zonder slijpbehandeling, kan contactloze meting bereiken
l Het is niet gevoelig voor coating en kan worden gebruikt om de dikte van gecoate onderdelen te meten
l Zonder akoestische koppeling kan diktemeting van werkstukken op hoge temperatuur worden bereikt en kan temperatuurcompensatie worden uitgevoerd
Algemene kenmerken:
A. Het instrument bestaat uit een host en een mobiele telefoon, die draadloos via Wifi zijn verbonden
B, het instrument neemt het principe van elektromagnetische ultrasoon geluid aan, het inspectieproces hoeft het oppervlak van het werkstuk niet te polijsten, er is geen koppelingsmiddel vereist
C, de sonde en de host zijn geïntegreerd, de sonde kan worden vervangen
D, verbonden met de mobiele telefoon, tabletcomputer na A-scan, B-scan twee functies
E, configureerbaar sondetype: sonde (≤80℃, kortetermijnmeting), hogetemperatuursonde (≤800℃, kortetermijnmeting)
F, configureerbare hogetemperatuurhandgreep: korte handgreep (om te voldoen aan de inspectie-eisen van maximaal 350℃, kortetermijnmeting), lange handgreep (om te voldoen aan de inspectie-eisen van maximaal 800℃, kortetermijnmeting)
