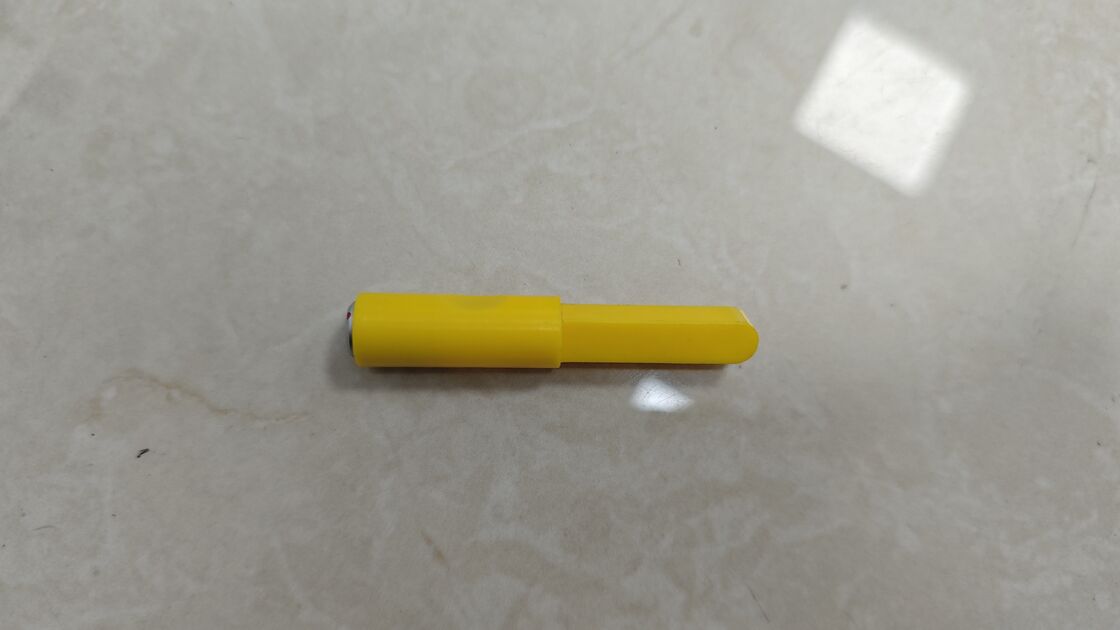

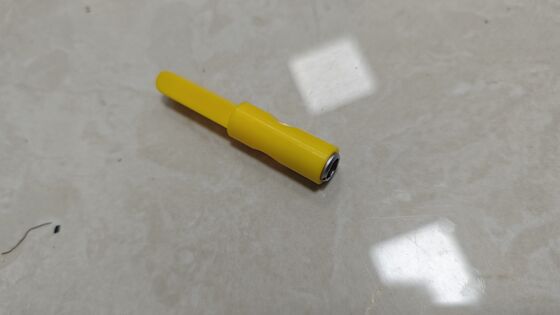

Eddy Current Welding Seam Probe Sensor

Eddy Current Welding Seam Probe Sensor

Inleiding tot Eddy Current Probe Sensors

Onze sensoronderzoekers hebben ontdekt dat het sondeontwerp en de juiste sondestructuur defectsignalen kunnen verbeteren die oorspronkelijk moeilijk te detecteren waren, waardoor ze gemakkelijker te detecteren zijn.Na jarenlange ervaring, we ontwerpen zorgvuldig en strikt de kwaliteit van de details te controleren om verschillende soorten van high-performance wervelstroom sensor detectie sondes,met een diameter van niet meer dan 30 mm,. Bij het selecteren van de ET-serie wervelstroominstrument en de overeenkomstige sonde, kan de beste overeenkomstige prestaties en de hoogste detectie gevoeligheid worden bereikt. De sensorsondes die wij leveren omvatten:differentieelDe standaardsonde-serie kan meestal voldoen aan de meeste toepassingsbehoeften van de klant, zoals het detecteren en evalueren van oppervlaktefouten,detectie van scheuren in de binnenkant van de muur van de boorgat, warmtewisselaar buis corrosie scheuren en slijtage dunner, meerlagige structuur corrosie en ferromagnetische las scheuren detectie.

Selectie van sonde-sensoren

Wanneer klanten speciale testvereisten hebben of niet bekend zijn met de specificaties en functie-keuze van sondes, verstrekken zij de volgende informatie:en we zullen aanbevolen keuzes te bieden1. het materiaal en de warmtebehandeling van het geïnspecteerde werkstuk; 2. de fysieke afmetingen, oppervlakte en eindcondities van het materiaal van het geïnspecteerde werkstuk;De fabrikant en het model van de voor de test gebruikte instrumentenDe sonde kan worden onderverdeeld in twee soorten op basis van het uitgangssignaal van de detectie spoel: parametrische en transformator.De algemene frequentie is 10Hz-10MHzVolgens de verschillende testmaterialen kan men kiezen of men een opwindingsspoel wil of niet.

Soorten sonde-sensoren

Volgens de testvereisten kunnen verschillende sondes worden geconfigureerd: punttype, vlakke, gebogen/profilerende sondes, interne/externe doorlopende type sondes, roterende sondes, hardheidssoorting,geleidbaarheid, coating thickness measuring probes. aangepaste proefsonden die het meest geschikt zijn voor de testbehoeften van de klant.

Het gebruik van sonde-sensoren

Een typische wervelstroomsonde heeft een bepaalde detectiehoek.de probehoek wordt ingesteld volgens de relatieve beweging tussen het werkstuk en de sondeHet detectieoppervlak van de sonde is loodrecht op het oppervlak van het geteste werkstuk (plaatstype, puntsonde).de sonde en het werkstuk behouden een relatief gelijkmatige snelheid en een relatief stabiele hefstandDe optimale hefstand ligt over het algemeen tussen de 0,2-0,8 mm. Het gewinsbereik van het instrument moet worden aangepast aan de verschillende hefstanden.

Aanpassingsproces:

1. Plaats standaardmonsters;

2. Stel de richting van de beweging van de sonde en installeer hem verticaal;

3- de hefstand aanpassen op 0,2-0,8 mm (afhankelijk van de oppervlaktebuigzaamheid en de afmeting van het werkstuk);

4. Loop de software, pas de frequentie en de toename tot de standaard defect alarmen op de kritieke positie. (Als de sonde te dicht wordt opgeheven, zal het een signaal verzadiging staat te produceren,en als het te ver is, zal het leiden tot een slechte gevoeligheid).

Gebruik van proefdraden

In het algemeen worden bij het maken van proefdraden verschillende structuren gebruikt.het is noodzakelijk de instrumentinterface en de interface-definitie te kennen, en maken proefdraad volgens verschillende definities.
