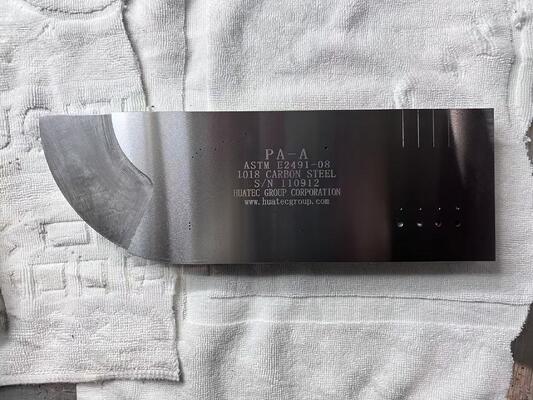

De Fased Array Type A Kalibratieblok wordt gebruikt tijdens de initiële opstelling en kalibratie van een fase-array ultrasone eenheid.,kalibratie voor wigvertraging, gevoeligheidskalibratie, uitvoering van DAC/TCG en meer.maar is speciaal ontworpen voor fase-array toepassingen.
Inches
De blokken omvatten zowel 4.000 als 2.000 radius, (19) door gaten met een diameter van 0,040; (1) door gaten met een diameter van 0,080; (4) FBH's met een diameter van 0,080 x 0.080, 0.160, 0.235, en 0,315 diep, (4) FBHs bij 0,157 diameter x 0.040, 0.120, 0.200, en 0,275 diep, (3) FBH's met 0,080 diameter x 0,120 diep bewerkte in de 2.000 straal, en (4) EDM-notches op 0,004, 0.008, 0.012, en 0,016 diep x 0,020 breed x 1,00 lang.
De afmetingen van de blokken zijn 1.000 dik x 4.000 hoog x 12.00 lang.
Metrische
De blokken omvatten zowel een straal van 100,0 mm als van 50,0 mm, (19) door gaten met een diameter van 1,0 mm, (1) door gaten met een diameter van 2,0 mm, (4) FBH's met een diameter van 2,0 mm x 2.0, 4.0, 6.0, en 8,0 mm diep, (4) FBH's met een diameter van 4,0 mm x 1.0, 3.0, 5.0, en 7,0 mm diep, (3) FBH's met een diameter van 2,0 mm x 3,0 mm diep bewerkte in een straal van 50 mm, en (4) EDM-notches op 0,0 mm.1, 0.2, 0.3, en 0,4 mm diep x 0,5 mm breed x 25,0 mm lang.
De afmetingen van de blokken zijn 25,0 mm dik x 100,0 mm hoog x 300 mm lang.
