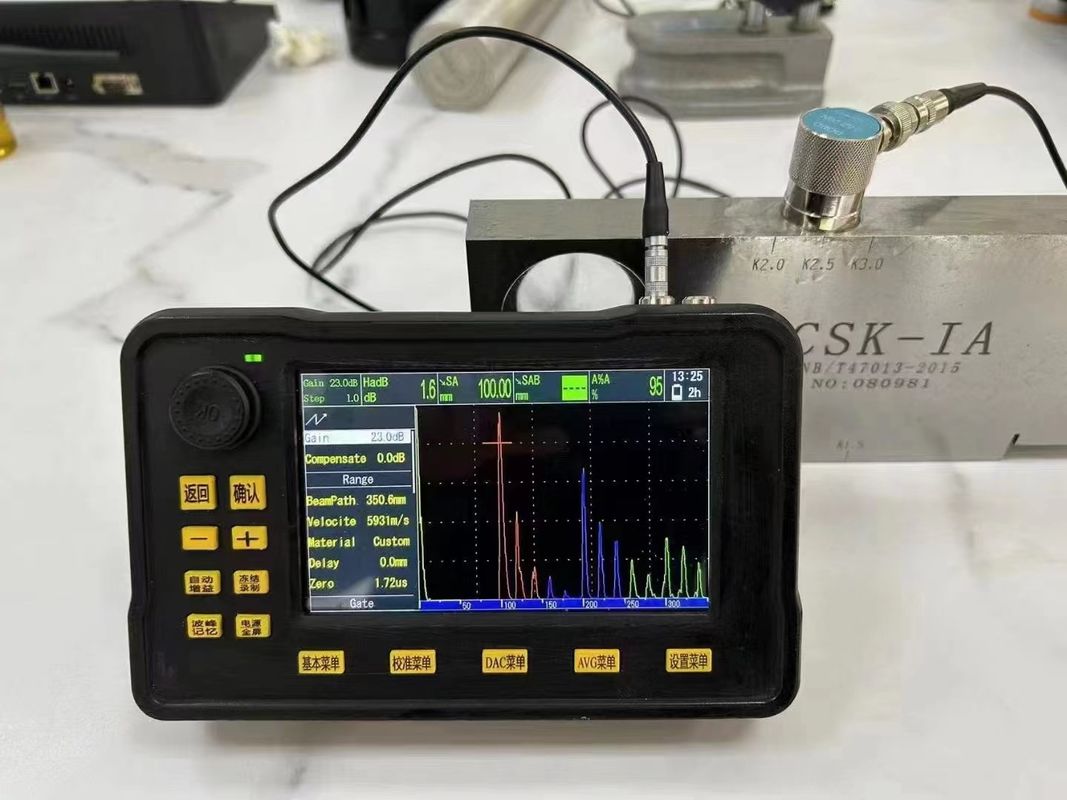

Digitale ultrasone foutdetector FD540mini
De FD540mini ultrasone foutdetector is een nieuw type ultrasoon testproduct dat door ons bedrijf is gelanceerd en veel wordt gebruikt in industrieën zoals boilers, drukvaten, energie, aardolie, chemie, offshore olie, pijpleidingen, scheepsbouw, auto's, mechanische fabricage, metallurgie, metaalbewerking, staalconstructies, spoorwegvervoer, kernenergie, universiteiten, enz. Het kan gemakkelijk verschillende interne defecten (scheuren, losheid, poriën, insluitsels, enz.) in werkstukken detecteren, lokaliseren, evalueren en diagnosticeren. Deze digitale ultrasone foutdetector heeft een compacte structuur, stabiele golfvorm, sterke duurzaamheid, hoge gevoeligheid, snelle respons en een maximale herhalende emissiefrequentie van maximaal 10000Hz. Het is een uiterst draagbaar ultrasoon foutdetectieproduct.
Kenmerken
1: De behuizing is lichtgewicht en geschikt voor bediening met één hand.
2: PD65W snelladen + 12 uur lange batterijduur.
3: 5,0-inch IPS high-definition display met een gloednieuwe UI-interface.
4: Ondersteuning voor volledig scherm aanraken, snelle gebarenbediening, virtueel toetsenbord,
gemakkelijk te gebruiken
5: Met DAC, AVG, automatische versterking, piekgeheugen, kleur halve spanwijdte, B-scan
en andere professionele functies.
6: Inclusief schakelen tussen Chinees en Engels, gegevensexport naar SD-kaart, online
upgrade, schermopname en vele andere praktische functies.
Technische parameters
|
Detectiebereik
|
10m(Langsgolf koolstofstaal)
(Metrologische prestatie-eisen:
≥3500mm)
|
|
Pulsmodus
|
Scherpe puls, blokgolf, dubbele blokgolf
|
|
Pulsspanning
|
25V～300V instelbaar Stappen 25V
|
|
Pulsbreedte
|
0ns～500ns continu instelbaar, 10ns stap
|
|
Demping
|
sterk en zwak instelbaar
|
|
Pulsherhaling
frequentie
|
Automatisch of handmatig, continu instelbaar van 100Hz tot 1000Hz,
met een stap van 10Hz
|
|
Versterking
|
120dB, stap 0,1dB, 1dB, 10dB
|
|
Bandbreedte
|
0,1MHz～20MHz
|
|
Golf filter
|
1M~5M
|
|
Beeldscherm
|
5,0-inch LCD, de effectieve weergavegrootte is 108 mm lang en 64 mm breed
|
|
Resolutie
|
800×480
|
|
Instrumentinterface
|
Dubbele LEMO-00 C5
|
|
Alarm
|
Gate A, B alarm
|
|
Uitvoerinterface
|
Type-c USB
|
|
Detectiemodus
|
Volledige golf, positieve halve golf, negatieve halve golf, RF
|
|
Gate
|
Onafhankelijk A,B
|
|
Meetmodus
|
Piek, golfzijde
|
|
Geheugen
|
SD-kaart 1G
|
|
Inhoud opslaan
|
Enkele frame, multi-frame continue opname (≤200 frames)
|
|
Kwantitatieve modus
|
DAC-curve,AVG(DGS)-curve
|
|
Hulpfuncties
|
Ondersteuning voor aanraken, virtueel toetsenbord, PD snel
opladen, automatische versterking, piekgeheugen, bevriezen
|
|
Foutdetectie
normen
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345
|
|
Afmetingen en gewicht
|
183mm×113mm×45mm 780g,batterij inbegrepen
|
|
Batterij
|
12 uur
|
|
Eenheid
|
Metrisch, imperiaal
|
|
Bedrijfstemperatuur
|
-10℃～55℃
|
|
Oplader
|
“Algemeen”AC(100～240V, 50～60Hz)
|
|
Resolutie
|
36dB
(Metrologische prestatie-eisen:≥26dB)
|
|
Dynamisch bereik
|
40dB
(Metrologische prestatie-eisen:≥26dB)
|
|
Gevoeligheidsmarge
|
60dB
(Metrologische prestatie-eisen:≥42dB)
|
|
Verticale lineariteit
|
2,8%
(Metrologische prestatie-eisen:≤6%)
|
|
Horizontaal
lineariteit
|
0,6%
(Metrologische prestatie-eisen:≤2%)
|
|
Taal
|
Chinees/Engels
|
Standaard configuratie
|
Serienummerr
|
naam
|
aantal
|
|
1
|
Host FD540mini
|
1
|
|
2
|
Probe (hoogprecisie rechte probe, hoekprobe)
|
2
|
|
3
|
Probelijn
|
2
|
|
4
|
Oplader
|
1
|
|
5
|
Stroomkabel
|
1
|
|
6
|
Gebruiksaanwijzing
|
1
|
|
7
|
Certificaat van overeenstemming
|
1
|
|
8
|
Garantiekaart
|
1
|
|
9
|
Powerbank
|
1
|
