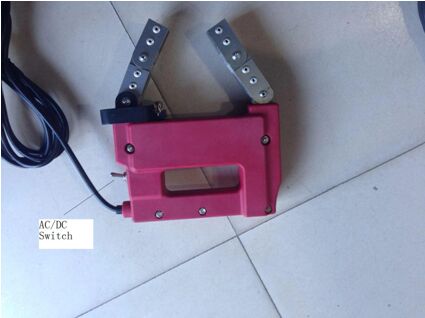

Elektromagnetische 110V/220V Yoke Kit AC&HWDC

Elektromagnetische 110V/220V Juk Kit AC&HWDC

Een overzicht van Elektromagnetische AC HWDC Juk
De HCDX-230 serie is een duurzaam, hoogwaardig AC, AC/DC, DC AC/DC schakelmodel magnetisch juk, ontworpen om oppervlakte- en sub-oppervlakte indicaties te detecteren in de meest veeleisende toepassingen.

Met een afgedichte, chemisch resistente constructie, scharnierende poten om zich aan te passen aan elke vorm van het onderdeel en een robuuste, trekontlaste snoer van twaalf voet voor gebruik in het veld, is de HCDX-230 ideaal voor de inspectie van lassen en andere externe tests.

Solid-state bedieningselementen stellen de operator in staat om AC magnetische velden te gebruiken voor oppervlakte-indicaties of DC magnetische velden voor sub-oppervlakte indicaties om aan alle inspectiebehoeften te voldoen.

De magnetische deffectdetector van het oplaadtype heeft de kenmerken van compacte structuur, redelijke lay-out, klein formaat, lichtgewicht en handige draagbaarheid. De deffectdetector kan direct worden gebruikt in wisselstroom en kan ook worden gebruikt voor AC-magnetiseringsvoeding (AC-batterijpakket) en DC-gemagnetiseerde voeding (DC-AC-omvormer-batterijpakket), wat efficiënt en draagbaar is. Het is geschikt voor romp lasinspectie, hooggelegen staalconstructie lasdetectie en interne werking van drukvaten. Dit instrument is geschikt voor stalen constructieonderdelen van energie, metallurgie, petrochemie, machines en andere industrieën, zoals ketel, drukvat, drukleiding, romplassen en lasconstructie van verschillende soorten ferromagnetisch materiaal oppervlak en magnetische deeltjes deffectdetectie van bijna oppervlakte defect.

Dit instrument voldoet aan de standaardvereisten van JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024."elektromagnetische juk deffectdetector technische conditie".

AC-functie voor oppervlaktetesten
HWDC-functie voor sub-oppervlaktetesten

Producteigenschappen
Afdichte, duurzame constructie
Chemisch en slijtvast
AC- en HWDC-bedieningsopties voor oppervlakte- en sub-oppervlakte-inspectie
Overstijgt ASTM-hefspecificaties

De drie voedingsmodi kunnen vrij worden gekozen:
Er zijn plaatsen die direct zijn aangesloten op de AC-voeding, die direct kunnen worden aangesloten op de AC-voeding.
Het is mogelijk om AC-gemagnetiseerde voeding te gebruiken via de schakeltoets om HWDC-voeding te leveren zonder batterij
Als de hefkracht niet voldoende is, wordt de stroom automatisch uitgeschakeld om de gevoeligheid van de deffectdetectie te garanderen.
De stroomweergavefunctie kan de huidige batterijstroom weergeven en heeft de functie van geluids- en lichtalarm.
Ingebouwde microcomputerchip om de uitgangsspanning te stabiliseren en de detectiegevoeligheid te garanderen.
Instelbare magnetisatie
Speciale werkheuptas kan batterijpakket, magnetische suspensie, contrastmiddel, juksonde, enz. dragen.
Technische parameter
Werktemperatuur: -10 ~ +40 C
Opslagtemperatuur: -20 ~ 50 C
Relatieve vochtigheid: <80% niet-condenserend
Werktemperatuurstijging: <18 C
Tijdelijke belasting: >50%
Gevoeligheid: A1 standaard teststuk 15/50 groef duidelijk weergegeven.
AC minimum vermogen hijskracht: >4.5kg (44N)
DC minimum vermogen hijskracht: >18.1kg (177N)

Modelgids

1. Technische specificaties:


HCDX-230E AC-DC schakelaar
Magnetisch poeder deffectdetector host 1
Stroomkabel 1
Instrumentenkist 1
3A (AC-DC Schakelende Converters)
Certificaat 1
Handleiding 1

Defectvoorbeelden: Defectlocatie:
Insluitingen Naden Oppervlak en suboppervlak Ideaal voor: Vermoeidheidsscheuren
Krimpscheuren Scheuren Lappen Veldtest potinspecties
Las slak Slijpscheuren In-service inspecties
Afschrik scheuren Veeleisende omgevingen
Lasinspectie
