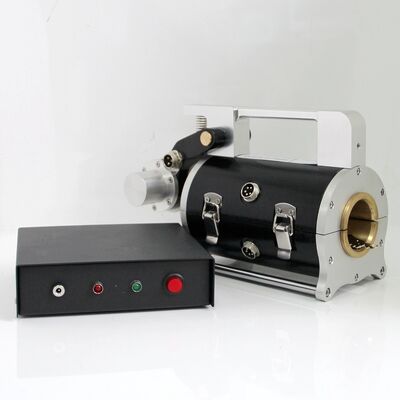

HRD-100 MRT-testapparaat voor staalkabels, detectie van defecten, slijtage en gebreken

HRD-100 MRT Magnetische Touwtest Staaldraadkabel defecten slijtage Foutdetectieapparaat

1.Specificaties

Normen: GB/T21837-2008, ASTM E1571-2001 (Standaardspecificatie voor elektromagnetisch onderzoek van ferromagnetisch staaldraadkabel), GB/T5972-2006/ISO 4309:90, GB8918—2006

Detectiebereik:Φ1.5—300 mm (kies verschillende sensoren)
Relatieve snelheid tussen sensor en staalkabel:0.0—6.0 m/s Beste keuze:0.3—1.5 m/s
Beste speling tussen geleidehuls en staalkabel: 2—6 mm, toegestane speling:0—15mm

Uitvoer bestandsformaat: Word-bestanden uitvoer

Alarm: Geluids- en lichtalarm
Locatie van gebroken staalkabel (LF) detectie
Kwalitatieve beoordelingsnauwkeurigheid: 99.99%
Kwantitatieve beoordeling
Herhaalbaarheidsfout van gevoeligheid: ±0.055%
Weergavefout: ±0.2％
Fout van locatiedetectie,(L): ±0.2%
Voeding:5V computer voeding
GELUID VAN DE SENSOR: < 10kg (Reguliere sensor)

Omgevingstemperatuur -10℃~40℃

Luchtdruk:86~106Kpa

Relatieve vochtigheid:≤85%

Het Windows-systeem van de computerdetector voor staalkabels is het GB-systeem vernieuwingsproduct dat gebaseerd is op de theorie van DOS-software en de realtime weergave-alarm leidende ideologie, maakt gebruik van de programmeertaal Visual Basic6.0 als basis, en is gecompileerd.

Dit systeem hardwaregedeelte maakt gebruik van binnenlandse en buitenlandse geavanceerde magnetische sensoren en onafhankelijke onderzoeks- en ontwikkelingsmodules die gecombineerd worden, via RS232 (of USB) hoofdlijn, directe opslag van gegevens in de computer.

Dit systeem softwaregedeelte is gebaseerd op wavelet-transformatieanalyse, maakt gebruik van de programmeertaal Visual Basic 6.0 als basis, en is gecompileerd. Het bereikt functies zoals data-acquisitie en -controle, data-analyse, dataweergave, dataopslag, enzovoort. Het verhoogt de zichtbare kenmerken in de DOS-softwarefunctie, en door zijn unieke neiging om continu de manier te volgen, kan het continu, dynamisch de datasignalen en hun veranderingssituatie observeren, en de realtime weergegeven resultaten en alarmen verzenden; De software heeft de automatische evaluatiefunctie toegevoegd; In de gedeeltelijke defectenweergave is de doorsnede en het percentage van de totale doorsnede toegevoegd; De software is volledig compatibel met Windows, geschikt voor de inertiebediening van de gebruiker, en gebruikt het Word-bestandsformaat voor het produceren van onderzoeksrapporten.

Deze systeemsoftware kan het samplingdataformaat van de DOS-software van de computerdetector voor staalkabels compatibel maken, en kan deze analyseren en verwerken.

Het Windows-systeem heeft een onafhankelijke bedieningsprocedure en een veilig onderzoekssysteem, kan gemakkelijk worden aangepast aan allerlei moderne computers en een reeks onderzoeksprocedures voltooien.

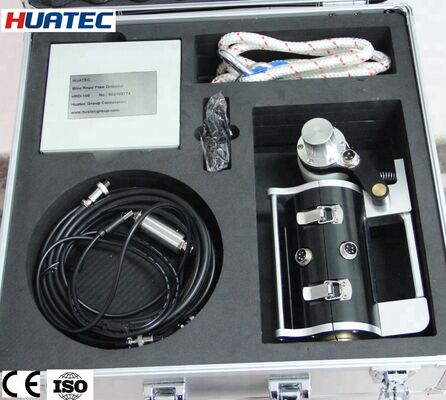

2. Systeemconfiguratie

3. Introductie sensor

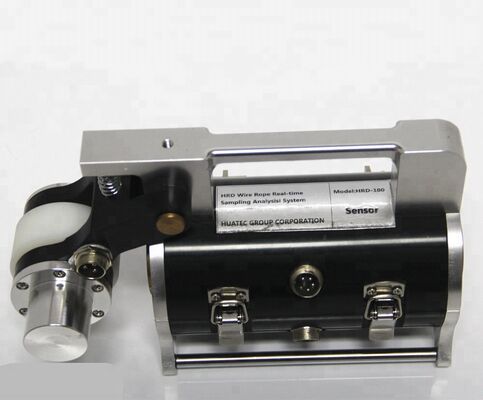

Magnetische sensor: De sensor bestaat uit een verplaatsingslocator (geleidewiel, encoder), de magnetisatie-installatie en de samplingorganisatie. Nadat het systeem is geactiveerd, beweegt de staalkabel en de sensor relatief ten opzichte van elkaar, waarna het signaal kan worden verzameld.

Verplaatsingslocator: Het geleidewiel draait een cirkel, de foto-elektrische encoder stuurt de samplinginstructiepuls uit, waardoor gelijke ruimtelijke sampling wordt gerealiseerd.

Magnetisatie-installatie: Wanneer de staalkabel en de sensor relatief ten opzichte van elkaar bewegen, wordt de axiale magnetisatie van de staalkabel voltooid.

Samplingorganisatie: Wanneer de staalkabel en de sensor relatief ten opzichte van elkaar bewegen, transformeert het Hall-element dat het samplingkanaal vormt, de verandering van de magnetische fluxlekkage van de staalkabel in een simulatiesignaalspanning.

4. HUATEC realtime alarmapparaat

Het HUATEC realtime alarmapparaat is een draagbare multifunctionele data-acquisitie, stuurt en slaat het geconverteerde datasignaal via de RS232 transmissiekabel naar de computer, maakt gebruik van de krachtige functie van de CPU van de computer voor online en realtime verwerking en analyse, stuurt realtime alarmen uit volgens de vooraf ingestelde drempelwaarde. Een groep lithiumbatterijen levert stroom aan de sensor, de output is 5V. Er is een extra oplaadpoort voor opladen en een aan/uit-schakelaar.

5. Software introductie

Afbeelding 3 Hoofd functies

6. Sensor optie
