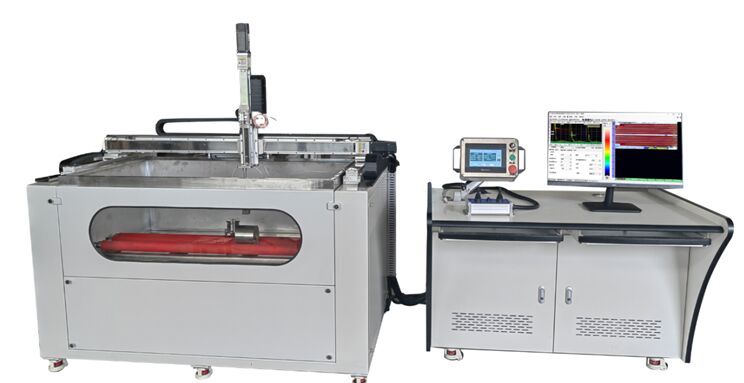

Wateronderdompeling Multichannel Ultrasone Foutdetector

Onderdompeling Multichannel ultrasone foutdetector

(Kanalen 1-128 zijn beschikbaar)

Gebruik van het product

De ultrasoonfoutdetector met onderdompeling in water is geschikt voor C-scan-inspectiesystemen van materialen zoals koolstofstaal, roestvrij staal, aluminiumlegering, titaniumlegering, koperlegering,en samengestelde materialenHet is een ultrasone testapparatuur die wordt gebruikt in industrieën zoals lucht- en ruimtevaart, scheepsbouw en non-ferrometalen om interne defecten zoals scheuren, delaminatie, kleeflagen, insluitsels te detecteren.,en poriën.

Kenmerken

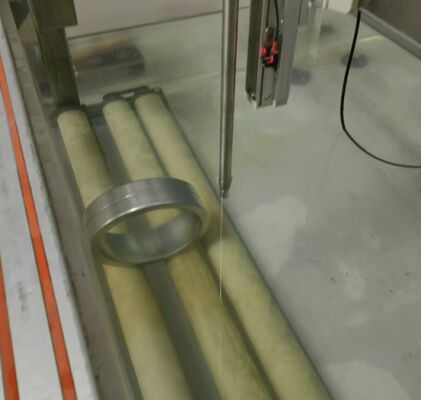

• Voorwerpen die moeten worden getest: platte platen, cilinders, kegels, bolvormige doppen en omwentelingen;
• De software toont scansystemen zoals A-scan, B-scan, C-scan, D-scan en dikte meting.
• C-scan-tomografie-software kan snijanalyse op onderdelen uitvoeren, met een minimale snijgrootte van 0,1 mm;
• Proeftype: puntfocus, lijnfocus
• Het ondersteunt kwantitatieve analysefuncties, waarmee de locatie, vorm en grootte van interne defecten in het geteste onderdeel in de vorm van afbeeldingen kunnen worden weergegeven en de statistieken over de grootte en het oppervlak van defecten kunnen worden uitgevoerd,en berekenen automatisch defect gebied en defect percentage.
• Het ondersteunt automatische foutlocatie en is geschikt voor gelijktijdig scannen en analyseren van één of meerdere werkstukken.en intuïtieve C-scan beeldvorming.
• Het nieuwe ultrasone bord heeft een breed bandbreedtebereik, een hoge steekproefsnelheid en een hoge herhalingsfrequentie van het ultrasone systeem.

C-scansoftware kan het defectgebied, de afstand tussen defecten, defecten evalueren en abnormale gebieden markeren, wat experimenteel onderzoek en registratie vergemakkelijkt.

• Het systeem heeft een onbeheerde werking. Nadat de gebruiker de parameters heeft ingesteld, kan het systeem automatisch scannen, gegevens opslaan en andere taken uitvoeren.het zal automatisch terugkeren naar de oorsprong en wachten op de volgende scan.
• De software voor het verkrijgen en analyseren van gegevens is voorzien van een Chinese gebruikersinterface (ook een Engelse is beschikbaar).,De functionaliteit kan voortdurend worden verbeterd naargelang de behoeften van de klant.

C-scan slice-imaging software, minimale slice dikte 0,1 mm

(De hoofdunit kan worden uitgebreid tot maximaal 128 kanalen)

Belangrijkste technische parameters

• Diktebereik:0.8~9999mm (A-scan)

0.8~500 mm (C-scan)

• Aantal kanalen in één eenheid: 1-8 kanalen, uitzend/ontvang split/combinatie selecteerbaar
• C-scan: tomografische sectieanalyse, minimale sectiegrootte 0,1 mm
• Frequentie van de sonde:0.2~25MHz
• Grootte van de stappen van een enkele sonde:0.1~3 mm
• Grote trappengrootte: 80, 200, 400 en 800 mm (vier specificaties)
• Minimaal te detecteren defect: diepte 5 mm, φ0,2 mm
• Transmissie-spanning:-350V optioneel
• Transmissie-impedantie: 400Ω, 80Ω
• Pulsafvalrand: < 15ns (10% ~ 90%)
• Pulssbreedte: 30 ‰ 1000 ns, in stapels van 5 ns.
• Werkfrequentie: 100 MHz
• Monsternamekanalen: 1 / 2 / 4 Selecteerbaar pad, parallelle werking
• Frequentie van bemonstering: 100 MHz (8 bits)
• Gewinbereik: 0dB tot 110dB, in stappen van 1dB en 6dB.
• Ontvangbandbreedte: 0,5 MHz ~ 22 MHz
• Filter met lage doorlaat: 3,5 / 5 / 7,5 / 10 MHz selecteerbaar
• Detectiemethode: radiofrequentie/volledige detectie, positieve helft of negatieve helft selecteerbaar.
• Horizontale lineariteit: < 0,5%
• Verticale lineariteit: < 3%
• Resolutie: > 28 dB
• Gevoeligheidsmarge: > 55 dB
• Herhalingsfrequentie: 2,5 kHz~5 kHz (per kanaal)
• Codering en tellen: 2-as, AB-fase of puls + richting
• Optische isolatie-invoer/uitvoer: 8/8 kanalen
• Signalinterface: SMA/BNC facultatief
• Netwerkinterface: 100 Mbps
• OmgevingTemperatuur: -30°C~ 70°C
• Omgevingsvochtigheid: < 90%
