HEF-17B Pulsed Eddy Current inspectie instrument voor metaalpijpwanddikte buiten de bekledingslaag

HEF-17B Pulsed Eddy Current inspectie-instrument voor wanddikte van metalen leidingen buiten de bekledingslaag

1       Korte introductie

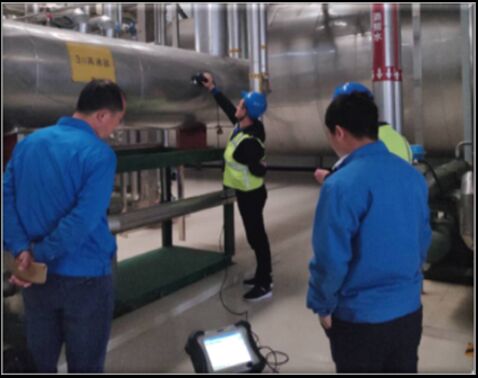

De apparatuur kan worden gebruikt voor inspectie tijdens bedrijf van de wanddikte van metalen leidingen buiten de bekledingslaag, in plaats van traditionele sinusvormige stroomprikkels naar puls stroom, puls magnetisch veld buiten de geleider, de geleider in de gepulste eddy current sensor, door het meten van het dempingsproces van het gepulste eddy current elektromagnetische veld, om de mate van corrosie van de leidingwanddikte te beoordelen. Vergeleken met de traditionele wanddikte detectiemethode:zonder polijsten, zonder koppeling, continue scan van apparatuur tijdens bedrijf, kan de detectie-efficiëntie aanzienlijk verbeteren.

Vergeleken met conventionele gepulste eddy current testtechnologie,precisie scanfuncties:minder interferentie van omgevingsfactoren, hoge detectie-efficiëntie, hogere resolutie (kan kleine corrosie vinden, de detectiekans is extreem laag), geschikt voor corrosiedetectie van risicovolle delen zonder coatinglaag (zonder of na verwijdering) of dunne coatinglaag (minder dan300mm anticorrosieve coatinglaag, enz.), bijvoorbeeld: productiefabriek procesleidingen, waterwanden, ovenbuizen, kleine verbindingsbuizen, bochten, T-stukken, enz.

2      Model en configuratie

3 Functionele kenmerken

l  ★Er zijn sneltoetsen en een LCD-scherm op de sonde, die de werkstatus en detectiegegevens in realtime kunnen weergeven, en de werkefficiëntie wordt sterk verbeterd zonder frequente bediening van de host tijdens het detectieproces.

l  ★De sonde maakt gebruik van elektronische focus technologie, die een hogere ruimtelijke resolutie, grotere herkenning en een sterkere anti-interferentie vermogen voor lokale corrosiedefecten heeft.

l  Niet gevoelig voor de vorm van defecten, het kan dewanddikte corrosie of andere diktevermindering defecten van metalen onderdelen "met dekkingslaag (isolatielaag, koellaag, beschermlaag, enz.)" detecteren.

l  Inspecties kunnen worden uitgevoerd wanneer de apparatuur in bedrijf is (hoge temperatuur, lage temperatuur, materialen in de apparatuur, enz.).

l  Gedetecteerde materialen: Detectie van resterende wanddiktes van ferromagnetische metalen materialen zoals koolstofstaal, laag gelegeerd staal.

l  ★Het kan ook de resterende wanddiktes van roestvrij staal, aluminiumlegering en andere niet-ferromagnetische metalen materialen detecteren.

l  Plaatvorm: Plaat, rechtebuis, bocht, tank.

l  Bekledingslaag materialen: niet-geleidende, niet-magnetische materialen (asbest, schuim, enz.), metalen gaas, ijzerplaat, aluminiumplaat en andere metalen beschermlaag.

l  AC/DC hybride voeding, ingebouwde oplaadbare lithiumbatterij continu werken meer dan 4 uur.

l  Volledig afgedicht IP64 stof- en spatwaterdicht ontwerp, siliconen hoes anti-val- en anti-vibratie ontwerp, meer geschikt voor zware arbeidsomstandigheden.

4 Technische parameters

l  Maximale hefhoogte: 300 mm

l  Maximale detectie wanddikte: 2～45 mm

l  Leidingdiameter:≥20 mm

l  De dikte van de metalen beschermlaag:≤1 mm

l  ★Herhaalde detectie nauwkeurigheid: 2%

l  ★Corrosiedefect detectie gevoeligheid: 5% (volume ratio)

l  Meet snelheid: 15~0,5 keer/s (afnemend met toenemende gemeten wanddikte)

l  De lengte van de sonde kabel:3m, 10m (optioneel)

l  ★Ingebouwde oplaadbare lithiumbatterij, continu werken≥4 uur.

l  ★Afmetingen en gewicht: Host: L290×B220×H95mm≤3,8kg, Type P1/kleine sonde: L106×B61×H52mm 0,5kg, Type P2/medium sonde:L148×B73×H192mm 1kg,P3/grote sonde:L196×B100×H62,5mm 1,5kg

l  Temperatuur van het geteste medium: -200～800℃

l  Sonde contact temperatuur: -50～+200℃

l  Host bedrijfstemperatuur: -10℃～+50℃

l  Vochtigheid: ≤85% R.H.

l  Adapter voeding: EenfasigAC100~240V/1,7A,50/60Hz,Uitgang DC20V/5A

l  Stroomverbruik: ≤38VA

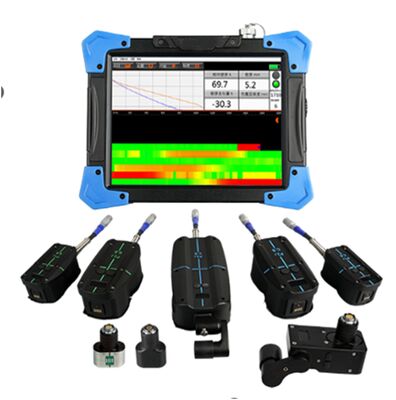

5    Paklijst

l  Hoofdunit(inclusief datakabel, oplader, sonde kabel 3m)                   1 Set

l  Koolstofstalen kale buis hoge resolutie sonde (C.Sinclusief handvat)  1 Stuk

l  Koolstofstalen sonde (C.S: klein, medium,Groot)                            1 Groep

l  Gebruiksaanwijzing                                                                                1 Boek

l  HUATEC kalibratiecertificaat                                                        1 Kopie

l  Instrumentkoffer/tas                                                                             1 Stuk
