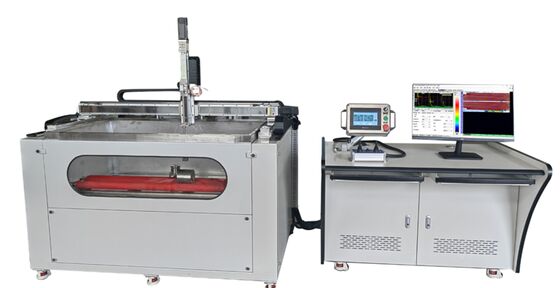

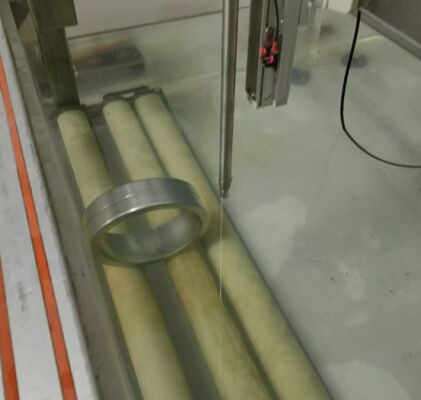

HUT-8 1-128 Multichannel Wateronderdompeling A&C-scan Inspectie Ultrasone Foutdetector
Gebruik van het product
De ultrasoonfoutdetector met onderdompeling in water is geschikt voor C-scan-inspectiesystemen van materialen zoals koolstofstaal, roestvrij staal, aluminiumlegering, titaniumlegering, koperlegering,en samengestelde materialenHet is een ultrasone testapparatuur die wordt gebruikt in industrieën zoals lucht- en ruimtevaart, scheepsbouw en non-ferrometalen om interne defecten zoals scheuren, delaminatie, kleeflagen, insluitsels te detecteren.,en poriën.
Belangrijkste technische parameters
| Diktebereik |
0.8~9999mm (A-scan)0.8~500 mm (C-scan)
|
| Aantal kanalen per eenheid |
1-8 kanalen, uitwissel/ontvang split/combinatie selecteerbaar |
| C-scan |
Tomografische sectieanalyse, minimale sectiegrootte 0,1 mm |
| Frequentie van de sonde |
0.2~25MHz |
| Grootte van de stappen van een enkele sonde |
0.1~3 mm |
| Grote trappen |
80, 200, 400 en 800 mm (vier specificaties) |
| Minimaal te detecteren defect |
een diepte van 5 mm,φ0.2 mm |
| Transmissie-spanning |
-350V optioneel
|
| Transmissieimpedantie |
400Ω, 80Ω |
| Pulsafvalrand |
< 15 ns (10% ~ 90%)
|
| Breedte van de puls |
30 ‰ 1000 ns, in stappen van 5 ns
|
| Werkfrequentie |
100 MHz
|
| Monsternamingskanalen |
2 / 4Traject selecteerbaar, parallelle werking
|
| Frequentie van de bemonstering |
100 MHz (8 bits)
|
| Vermogenbereik |
0dB~110dB, in stappen van 1dB en 6dB
|
| Filter met lage doorlaat |
3.5 / 5 / 7.5/ 10 MHz selecteerbaar
|
| Bandbreedte ontvangen |
0.5 MHz ~ 22 MHz
|
| Detectiemethode |
Radiofrequentie/volledige detectie, positieve of negatieve helft selecteerbaar
|
| Horizontale lineariteit |
< 0,5%
|
| Verticale lineariteit |
< 3%
|
| Resolutie |
> 28 dB
|
| Gevoeligheidsmarge |
> 55 dB
|
| Herhalingsfrequentie |
2.5 kHz~5 kHz (per kanaal)
|
| Codering en tellen |
2-as, AB-fase, of puls + richting
|
| Input/output voor optische isolatie |
8/8 kanalen
|
| Signalinterface |
SMA/BNC facultatief
|
| Netwerkinterface |
100 Mbps
|
| Omgevingtemperatuur |
-30 °C ~ 70 °C
|
| Omgevingsvochtigheid |
< 90%
|
Kenmerken
Ø Voorwerpen die moeten worden getest: platte platen, cilinders, kegels, bolvormige doppen en omwentelingen;
Ø De software toont scansystemen zoals A-scan, B-scan, C-scan, D-scan en dikte meting.
Ø C-scan-tomografie-software kan snijanalyse op onderdelen uitvoeren, met een minimale snijgrootte van 0,1 mm;
Ø Proeftype: puntfocus, lijnfocus
Ø Het ondersteunt kwantitatieve analysefuncties, waarmee de locatie, vorm en grootte van interne defecten in het geteste onderdeel in de vorm van afbeeldingen kunnen worden weergegeven en de statistieken over de grootte en het oppervlak van defecten kunnen worden uitgevoerd,en berekenen automatisch defect gebied en defect percentage.
Ø Het ondersteunt automatische foutlocatie en is geschikt voor gelijktijdig scannen en analyseren van één of meerdere werkstukken.en intuïtieve C-scan beeldvorming.
Ø Het nieuwe ultrasone bord heeft een breed bandbreedtebereik, een hoge steekproefsnelheid en een hoge herhalingsfrequentie van het ultrasone systeem.
C-scansoftware kan het defectgebied, de afstand tussen defecten, defecten evalueren en abnormale gebieden markeren, wat experimenteel onderzoek en registratie vergemakkelijkt.
Ø Het systeem heeft een onbeheerde werking. Nadat de gebruiker de parameters heeft ingesteld, kan het systeem automatisch scannen, gegevens opslaan en andere taken uitvoeren.het zal automatisch terugkeren naar de oorsprong en wachten op de volgende scan.
Ø De software voor het verkrijgen en analyseren van gegevens is voorzien van een Chinese gebruikersinterface (ook een Engelse is beschikbaar).,De functionaliteit kan voortdurend worden verbeterd naargelang de behoeften van de klant.
