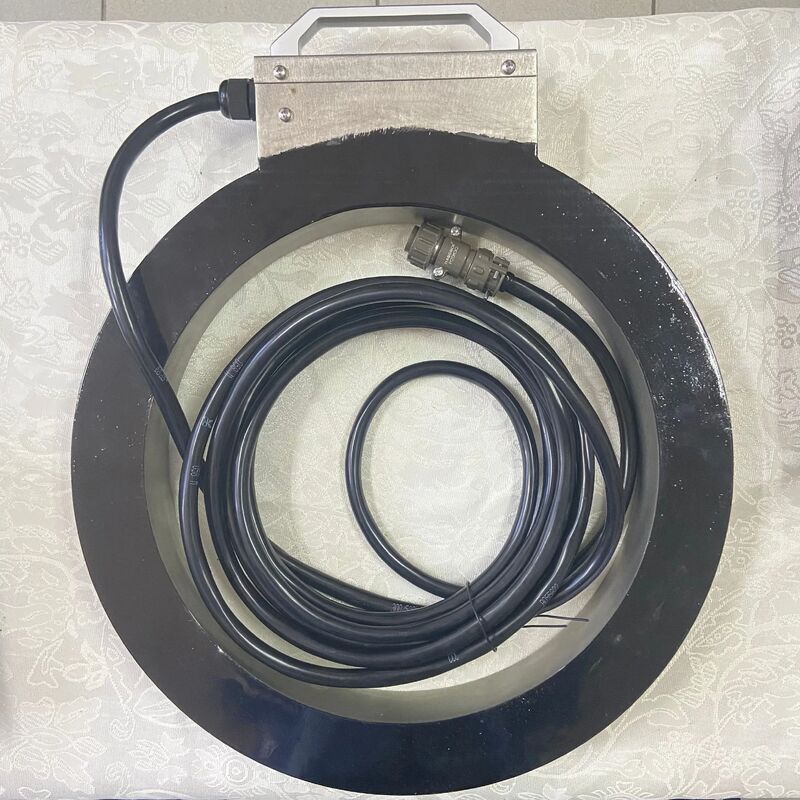

HCDX-C280DC DC-demagnetisatie- en magnetisatiedeeltjesinspectie spoel
I. Productoverzicht
* Productnaam: DC-magnetisatie- en demagnetisatie spoel
*Productiemodel: HCDX-C280DC
* Hoofdtoepassing: dit product is een belangrijk onderdeel van een apparatuur voor het inspecteren van magnetische deeltjes,voor het magnetiseren (magnetiseren) en demagnetiseren van ijzermagnetische werkstukken om gebreken op het oppervlak of in de buurt van het oppervlak van het werkstuk op te sporen.
* Productkenmerken: op basis van het fabriekstestrapport heeft deze apparatuur de kenmerken van een sterk centraal magnetisch veld (tot 508GS of hoger), een uitstekend demagnetiserend effect (tot 0,1mT),stabiele werking, veiligheid en betrouwbaarheid.
II. Technische parameters
De volgende parameters zijn getest en geverifieerd om bij het verlaten van de fabriek gekwalificeerd te zijn, die de prestatie-indicatoren van de apparatuur onder normale bedrijfsomstandigheden weergeven:
| Magnetiseringsstroom |
Wanneer de werkspanning AC230V is, is de maximale stroom 9,8A (het aanbevolen aanpassingsbereik is 0-8A. Overmatig stroomgebruik kan tot oververhitting van de spoel leiden). |
| Demagnetiseringsstroom |
9.8A - 0 |
| Centrale magnetische veldsterkte |
> 450 GS (de werkelijke limiet is 508 GS).
|
| Foutpercentage van de axiale magnetiseringsstroom |
≤ ±10% (de werkelijke meting is < +3%), zodat een gelijkmatige magnetisering wordt gewaarborgd |
| Demagnetiseringseffect |
Restmagnetisch veld ≤ 0,2 mT (de werkelijke meting is 0,1 mT).
|
| Algemene isolatieweerstand |
≥ 2MΩ (de werkelijke meting is 5.2MΩ), waardoor de elektrische veiligheid wordt gewaarborgd |
| Gevoeligheid |
Kan worden gekalibreerd met behulp van A1 15/50 standaard proefstukken, met duidelijk zicht.
|
| Temperatuurverhoging |
Bij een belasting van 10 tot 20% voldoet de temperatuurverhoging na 4 uur continue werking aan de norm JB/T8290-2011.
|
| Bedieningsgeluid |
< 60 dB |
III. Bestuursstappen
(1) Pre-operatieve controle
* Veiligheidscontrole: Zorg ervoor dat de apparatuur goed geaard is en controleer de integriteit van de stroomleiding en de uitgangskabel.Controleer of het oppervlak van de apparatuur beschadigd is en bevestig of de veiligheidstekens duidelijk zichtbaar zijn.
* Controle van toebehoren: bevestig dat alle toebehoren (zoals aansluitkabels, aansluitingen, enz.) compleet en in goede staat zijn.
* Bevestiging van milieu: Zorg ervoor dat de werkomgeving droog en schoon is en dat er geen ontvlambare of explosieve voorwerpen zijn.
(2) Laadprocedure
* Verbind het werkstuk: verbind het eind van de uitgang van de apparatuur stevig met het te controleren werkstuk.
* Parameterinstelling: op basis van het materiaal, de specificaties en de inspectienormen van het werkstuk, een passende magnetiseringsstroom in het bereik van 0-8A instellen.Het wordt aanbevolen om met een lagere stroom te beginnen.
* Aanvang van het opladen: druk op de oplaadknop en het apparaat magnetiseert het werkstuk.
* Magnetische suspensie aanbrengen: Magnetische suspensie op het oppervlak van het werkstuk sproeien tijdens of onmiddellijk na magnetisatie.
* Controleer defecten: onder passende verlichting, observeer of er magnetische sporen op het werkstuk zijn. U kunt met behulp van teststukken A1 15/50 controleren of de gevoeligheid aan de norm voldoet.
(3) Operatieprocedure voor demagnetisatie
* Demagnetiseer het werkstuk: Zorg ervoor dat het werkstuk in het midden van de spoel staat.
* Begin demagnetisatie: druk op de demagnetisatie knop en de apparatuur voert de demagnetisatie automatisch uit.De demagnetisering is voltooid wanneer de huidige meter wijzer terugkeert naar nul.
* Bevestiging van het effect: gebruik een meetinstrument voor het magnetisch veld (zoals een gaussmeter) om het residuele magnetisch veld op belangrijke delen van het werkstuk te detecteren.2mT (de werkelijke meting bereikt meestal 0.1mT).
IV. Voorzorgsmaatregelen en onderhoud
* Veiligheidswaarschuwing:
Zorg voor een betrouwbare aarding tijdens het gebruik om elektrische schokken te voorkomen.
Mensen met pacemakers, medische apparaten en zwangere vrouwen moeten wegblijven.
Vermijd direct de hoogspanningsterminals aan te raken wanneer de apparatuur draait.
*Operatie tips:
Gebruik niet langer dan de maximale magnetiseringsstroom (8A) om schade aan de apparatuur te voorkomen.
Bij continu werk moet aandacht worden besteed aan de laadduur van de apparatuur (10-20%) en moet een buitensporige temperatuurstijging als gevolg van langdurig gebruik met een hoge belasting worden vermeden.Het wordt aanbevolen de machine te stoppen voor koeling of het belastingpercentage te verminderen na 2 uur gebruik.
Houd de apparatuur schoon en droog en controleer regelmatig de isolatieprestaties.
*Dagelijks onderhoud:
Controleer regelmatig de uiterlijkskwaliteit van het sproeimiddel en verwerk onmiddellijk beschadigingen om roest te voorkomen.
Controleer regelmatig of alle elektrische instrumenten en besturingssystemen normaal werken.
Wanneer het niet lang gebruikt wordt, dient het op een droge en goed geventileerde plaats te worden bewaard.
V. Oplossing van fouten (kort)
|
Verschijnsel
|
Mogelijke redenen
|
Voorgestelde maatregelen
|
|
Kan niet magnetiseren / demagnetiseren
|
De stroomvoorziening is niet aangesloten en de bedrading is niet correct aangesloten.
|
Controleer de stroomvoorziening, schakelaar en aansluitkabels
|
|
Onvoldoende centraal magnetisch veld
|
De magnetiserende stroom is te laag.
|
De stroom moet naar behoren worden verhoogd (in het bereik van 8A)
|
|
Het restmagnetische veld is na demagnetisatie erg sterk.
|
De demagnetiseringsprocedure is niet volledig uitgevoerd of het materiaal van het werkstuk is speciaal.
|
Herhaal de demagnetisering of neem contact op met de technicus.
|
|
Abnormaal lawaai van de apparatuur
|
Interne componenten zijn los.
|
Stop de machine onmiddellijk en neem contact op met een professionele reparateur.
|
