HD-150 Ondergrondse 6 meter Pipe Locator en Pinhole Porosity Detector

HD-150 Ondergrondse 6 meter Pijpleidingzoeker en Pinhole Porositeit Detector

Toepassing

De HD-150 pijpleidingzoeker en porositeitdetector is eenvoudig te bedienen. De betrouwbaarheid en detectie nauwkeurigheid zijn aanzienlijk verbeterd. Zonder de grond op te graven, kan dit instrument gemakkelijk en nauwkeurig de positie, richting, diepte en lekkagepunten detecteren. Het is een van de meest geavanceerde instrumenten in China. Het is een noodzaak voor pijplegwerkzaamheden, chemische industrie, etc.

Technische parameters

  (1)  Parameters zendset

   (2) Parameters detectie-instrument

      1. Positie afwijking:  <5cm

      2. Detectiebereik:< 6m

      3. Precisie afstandsmeting:<0,1% van detectieafstand

      4. Voeding: 9.6V oplaadbare batterij

      5. Werktemperatuur: -10c- 50c

      6. Afmetingen: 165*110*68mm

   (3) Parameters lekdetectie-instrument

      1. Precisie lekdetectie: >0,5mm2

      2. Voeding: 9.6V oplaadbare batterij

      3. Werktemperatuur: -10c- 50c

      4. Afmetingen: 165*110*68mm

Introductie instrument

1. Kenmerken instrument

  (1) Dit instrument maakt gebruik van een compact ontwerp, toetsenbordbediening, en verbetert

      de betrouwbaarheid in gebruik in het veld.

  (2) Door gebruik te maken van een volledig digitale filter, kan het bereik van lekkagepunten worden ingesteld en het

  aantal lekkagepunten automatisch worden geregistreerd. Het toont ook de afstand tussen de punten.

  (3) Dit instrument heeft twee modi voor het detecteren van piekwaarde en nulwaarde, die automatisch wisselen. Het schakelt uit bij een lage batterijspanning van de zendset. Het stuurt een

herinneringssignaal naar de ontvangstset. De gegevens worden opgeslagen wanneer het uitschakelt.

  (4) Dit instrument kan de weerstand tussen de leiding en de aarde detecteren, en stuurt een signaal uit om het alarm te moduleren, waardoor de anti-storing wordt verbeterd. De zendset past zich

automatisch aan de detectieafstand aan. Het schakelt automatisch uit na detectie. Het bespaart aanzienlijk middelen.

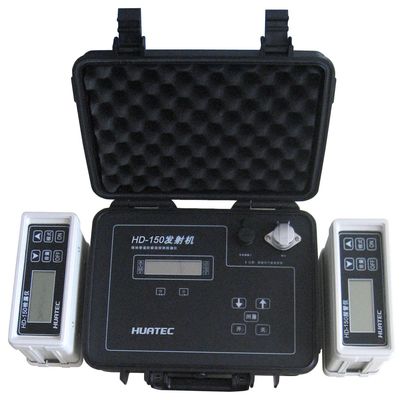

2. Introductie van het instrumentensysteem

 Het HD-150 Ingebouwde Pijpleiding Antisepsis Status Inspectie Instrument omvat voornamelijk

 de zendset, het detectie-instrument, het lekdetectie-instrument en andere accessoires.

 Dit instrument maakt gebruik van een compact ontwerp, is vocht- en stofdicht, en verbetert de betrouwbaarheid in gebruik in het veld.

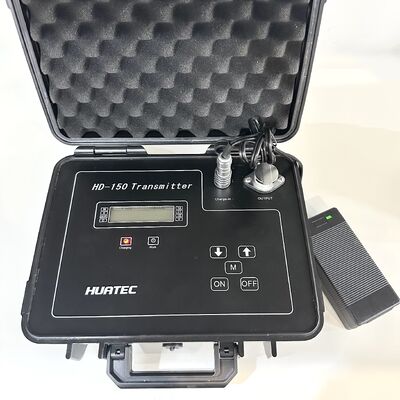

(1)  Functie zendset: Wordt gebruikt om specifieke frequentie Hertz-golven te verzenden, het wordt

meestal gebruikt in combinatie met de ontvangstset. Het kan gemakkelijk en nauwkeurig de positie,

richting, diepte en lekkagepunten detecteren.

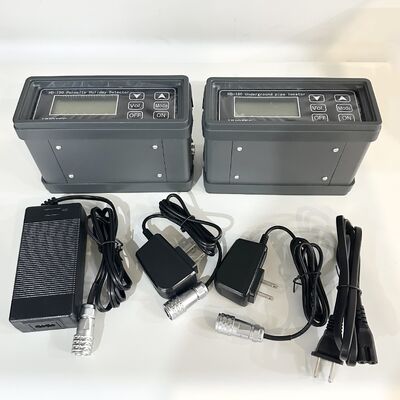

(2) Functie detectie-instrument: Het detectie-instrument wordt gebruikt voor het detecteren van de pijpleidingpositie,

richting en diepte. Het kan ook de pijpleidinglengte detecteren met het afstandsmeetinstrument.
