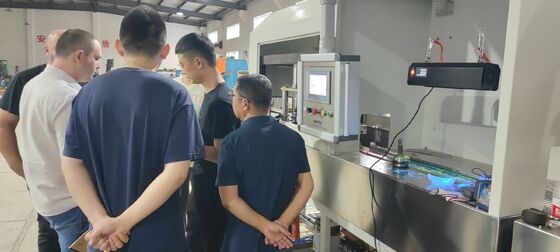

Fluorescerende magnetische deeltjesinspectiemachine

Fluorescerende magnetische deeltjescontrole-machine

1.Werkingsbeginsel

Magnetische deeltjesdetectie maakt gebruik van de wisselwerking tussen het magnetisch lekveld en het magnetisch poeder bij het defect van het werkstuk.Het maakt gebruik van het verschil tussen de oppervlakte- en de nabij-oppervlaktefouten van ijzer- en staalproducten (zoals scheuren) en van de afwijking tussen de oppervlakte- en de nabij-oppervlaktefouten van de ijzer- en staalproducten.Het magnetisch veld op de discontinuïte plaats van deze materialen wordt na magnetisatie vervormd.met een vermogen van meer dan 50 W,Zo wordt het magnetische poeder aangetrokken om de ophoping van magnetisch poeder op het defect te vormen - een magnetisch spoor, onder passende lichtomstandigheden, dat de locatie en vorm van het defect laat zien.

2.Gebruik

Fluorescerende magnetische deeltjesfoutdetectie machine wordt gebruikt om het oppervlak en het oppervlak van ferromagnetische werkstuk (zoals: tandwiel, tandwiel ring, tandwiel as, enz.) te detecteren als gevolg van smeden, doven,slijpen, vermoeidheid veroorzaakt door scheuren en slag in te sluiten en andere fijne defecten.

Hoe het werktHet onderdeel wordt gemagnetiseerd. Als er een scheur of fout is, ontstaat een "lekkerveld". Fluorescerende magnetische deeltjes worden aangebracht, die zich bij deze lekvelden verzamelen.Deze deeltjes gloeien helder., waardoor gebreken zichtbaar worden gemaakt.
· Doelfouten: Het identificeert scheuren, naden, insluitsels, rimpels en andere fijne defecten veroorzaakt door vermoeidheid, warmtebehandeling, smeden, gieten of bewerken.

Technische parameter

Detectiebereik:Geafmeting ≤ 700 mm,hoogte≤410 mm;

Asdiameter ≤ 300 mm,Lange<700 mm

Afstand tussen elektroden:0~410 mm(verstelbaar)

Circumferentiële stroom:AC 0~8000A Effectieve waarde(met uitvalfaseregelaar)

Langewegmagnetisch potentieel:AC 0~18000AT Effectieve waarde(met uitvalfaseregelaar)

Detectiemethode:fluorescerende magnetische deeltjesdetectie

Magnetiseringsmodus:omtrekmagnetisering, longitudinale magnetisering, composietmagnetisering

Klemmodus:pneumatische klemmen

Demagnetiseringseffect:Remanentie minder dan 0,3 mT

Gevoeligheid van de detectie:A1 standaard testfilm (15/50) duidelijk weergeven

Stroomvoorziening:driefasige vijfdraadige wisselstroom 380V 50Hz

3.Beschrijving van het apparaat

3.1Elektrisch besturingssysteem

Het besturingssysteem is gebaseerd op een programmeerbare logische controller (PLC), die de werking van twee elektroden en het magnetisatie-demagnetisatieapparaat regelt.met de bedieningskast als hoofdarmHet bevat verschillende uitvoerende componenten, magnetisatie-afdrijfcircuit, hoofdtransformer, enz.

Invoer magnetiserende stroom en andere parameters via het touchscreen. Met PLC analoge input / output module om magnetiserende stroom preset functie te bereiken.

Alle indicatoren, knoppen en werklichten van de foutdetectie-host hebben een veiligheidsspanning van 24 V.

De fout detectie gastheer, demagnetizer en distributie kast shell zijn betrouwbaar geaard.

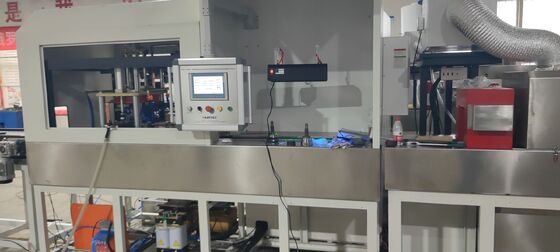

3.2Gasheer

Hoofdmachine:Fuselage, roestvrij staal verzameltank, magnetizer, sproeiingssysteem.

Fuselage:De romp is gelast met hoogwaardig materiaal, stevig en mooi.

Verzameltank van roestvrij staal:Gemaakt van hoogwaardig roestvrij staal voor het verzamelen van magnetische suspensie.

Magnetisator:De magnetiserende elektrode magnetiseert het werkstuk omtrekkundig en de magnetiserende spoel magnetiseert het langs lengtelijn.De spoel en de elektrodeplaat zijn gemaakt van kwalitatief hoogwaardig koperHet klemmechanisme wordt aangedreven door pneumatische componenten en het werkstuk wordt tussen twee elektroden geklemd om zo een omtrekmagnetiserend circuit te vormen.

3.3Magnetische ophangingsbespuitingsinstallatie

Het is samengesteld uit een magnetische verzameltank, een waterpomp, een pijpleiding en een sprinklerkop.het remmen en pompen van de magnetische ophanging van de terugstroom naar het spuitstukDe vloeistofopvangtank is extern en het universele wiel met reminrichting is onderaan gemonteerd.observatieplatform en demagnetiserende vervoerband van de hoofdmotor worden allemaal teruggevonden naar de vloeistofverzameltank om te voorkomen dat druppels.

4.Hoofdmerk en leverancier van elektrische onderdelen

Alle onderdelen en componenten van de apparatuur zijn geïmporteerd of binnenlandse beroemde merkproducten, zelfgemaakte producten hebben de kwaliteitstest doorstaan.

5.andere

5.1Installatie en debugging

5.1 Kwaliteitsborging en service na verkoop

5.1.1 Alle onderdelen en grondstoffen van de apparatuur moeten worden aangeschaft door middel van strenge screening en certificering om ervoor te zorgen dat zij door reguliere fabrikanten worden geproduceerd.

5.1.2 Alle zelfgemaakte onderdelen moeten worden vervaardigd van gekwalificeerde materialen in strikte overeenstemming met de eisen van het ontwerpproces.

9.1.3 De garantieperiode is twaalf maanden te rekenen vanaf de datum waarop het door beide partijen ondertekende gekwalificeerde acceptatieverslag wordt ondertekend, en de dienstverlening is levenslang.

5.2Verpakking en vervoer

5.2.1 Verpakkingsdozen moeten strikt in overeenstemming met de standaardspecificaties worden verpakt.

5.2.2 Verpakkings- en vervoerkosten, vervoerkosten en vervoersverzekeringspremies worden door de eiser gedragen overeenkomstig nationale normen;de verpakkingskosten worden gedragen door de leverancier;.

6.Configuratietabel:

Verticale magnetiseringsmechanisme (versnellingsdetectie)   1 set

Horizontale magnetiseringsmechanisme (detectie van versnellingsas en kleine onderdelen)   1 set

Magnetische voedingsvoorziening (vermogenregelkast)   1 set

Donkere kamer   2 sets

Fluorescerend magnetisch poeder  1 blik

Standaardproeffilm  1 set

Residuele magnetometer  1 set

Voetschakelaar  1 set

Hangende UV-lamp  1 set

UV-lamp voor de hand  1 set
