PSM-5 Kalibratieblok van het monitorpaneel van het penetrerend systeem

PSM-5 Penetrant Systeem Monitor Paneel Kalibratieblok

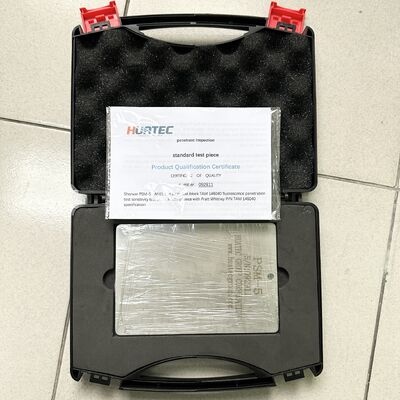

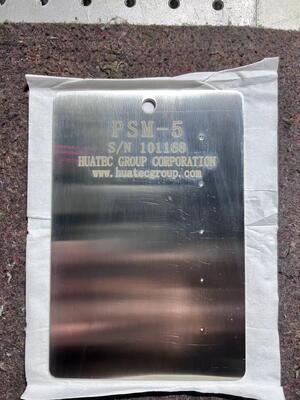

Penetrant Systeem Monitor Paneel, Een roestvrijstalen paneel, 0,090" dik en 4 x 6 inch groot. Een verchroomde strip loopt over de gehele lengte van één zijde van het paneel. Vijf scheurcentra zijn gelijkmatig verdeeld in de verchroming in volgorde van grootte; de grootste is gemakkelijk zichtbaar met penetranten met een lage gevoeligheid, terwijl de kleinste moeilijk te observeren is, zelfs met materialen met een hoge gevoeligheid. Naast het verchroomde gedeelte bevindt zich een gezandstraald gebied met "medium ruwheid", om de reinigingskenmerken van het penetrant te beoordelen.

Het PSM-5 Paneel is verkrijgbaar in twee versies. Beide versies worden vervaardigd volgens specificaties:

     Gezandstraald Type - heeft een chromen strip die licht is gezandstraald om het oppervlak te doffen.

     Glad Type - de verchroomde strip van de tweede versie is niet gezandstraald.

De verwerking van het PSM-5 Paneel voldoet aan de eisen van MIL-STD-6866 en ASTM E-1417 voor dagelijkse systeemcontroles.

Gebruik van PMS-5 testblok

Het "Penetratiesysteembewakingstestblok" kan een methode bieden om de continue prestaties van het vloeibare penetrant inspectiesysteem snel te bepalen, wat de verschillende factoren in het systeem kan weerspiegelen. Zijn chemische middelen, reinigingsmiddelen, droogkasten en ontwikkelingsmiddelen normaal of niet. Het PSM-5 testblok, ook bekend als het bekende defectstandaardblok, kan het plotselinge prestatieverlies van elke factor onthullen, waardoor de operator wordt gewaarschuwd voor het falen van de systeemprestaties om fouten en weglatingen te voorkomen. Het PSM-5 testblok is het meest praktische hulpmiddel voor permeatie-inspectie om te voldoen aan de vereisten van MIL-STD-6866 en ASTM E1417, en het voldoet ook aan de vereisten van P&WA TAM146040.

Vorm en structuur van PMS-5 testblok

Het PSM-5 testblok is gemaakt volgens de P&WA-standaard, de matrix is roestvrij staal, het oppervlak is verdeeld in twee delen: verchroomd gebied en gezandstraald gebied, er zijn 5 stralende scheuren van verschillende groottes gelijkmatig verdeeld in het verchroomde gebied, de vorm en grootte zijn zoals weergegeven in Figuur 1. Het patroon van 5 stralende scheuren op het testblok is stervormig cirkel of radiaal. Het verchroomde gebied is spiegelgepolijst en het gezandstraalde gebied heeft een medium ruwheid.
