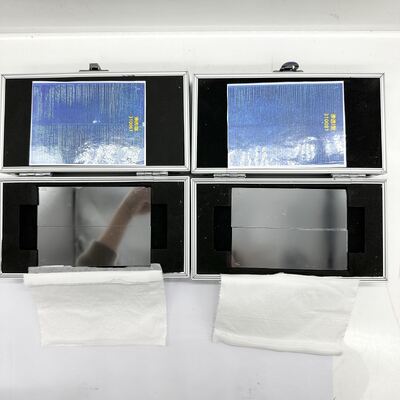

ISO 3452-3 Type 1-referentieblok

ISO 3452-3 Type 1 referentieblok

Twin NiCr Gevoeligheidspanelen,NiCr Twin Gescheurde Penetrant Test Panelen

ISO 3452-1 Type 1 Testpaneel

De NiCr Twin Gescheurde Penetrant Test Panelen worden gebruikt voor het vergelijken en evalueren van de gevoeligheid en prestaties van kleurstofpenetranten.

Ze zijn verkrijgbaar in 10, 20, 30 en 50 micron (0,0004, 0,0008, 0,0012, 0,002 inch) scheurdiepte.

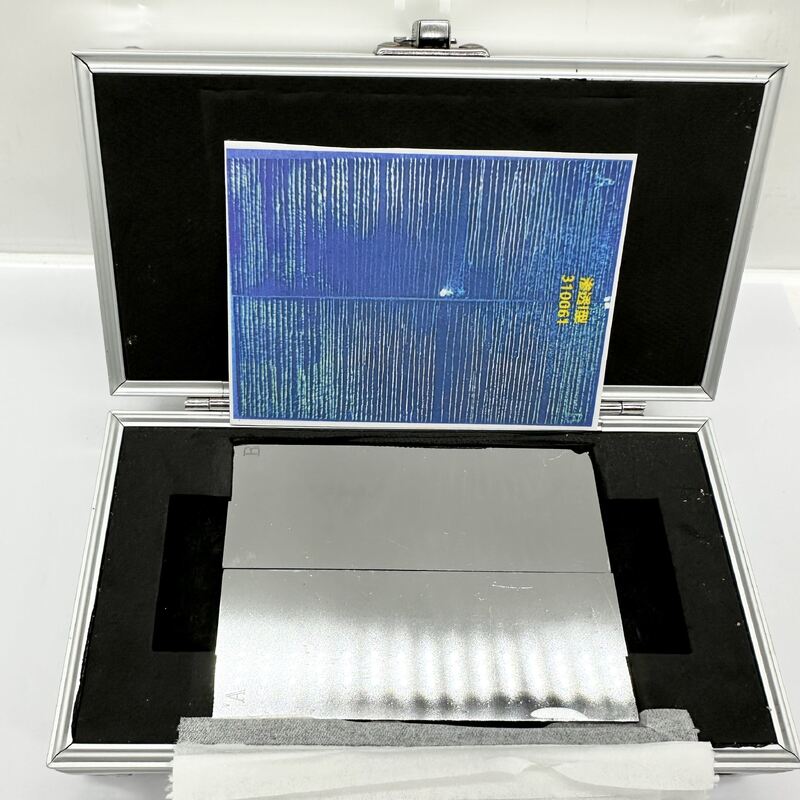

Elke set bestaat uit een paar identieke panelen gemarkeerd A en B met certificering van de fabrikant en een scheurfoto.

Deze panelen worden gemaakt door een hard nikkel-chroomlegering op een 2 mm dik messing substraat te plateren en het paneel onder spanning te zetten. Het harde NiCr is bros in vergelijking met het messing substraat, zodat de scheuren die in de geplateerde laag ontstaan, beperkt blijven tot de dikte van de laag. Het paneel wordt vervolgens doormidden gesneden loodrecht op de richting van de scheuren, waardoor een bijpassend paar vrijwel identieke scheuren met gecontroleerde diepte ontstaat.

NiCr Panelen worden gebruikt om nieuwe en gebruikte penetranten te vergelijken en kunnen ook worden gebruikt om de prestaties van verschillende penetrantmaterialen of verschillende verwerkingstechnieken te vergelijken.

Gegarandeerd equivalent aan zowel door Sherwin als Magnaflux geleverde panelen.

Specificaties Naleving: ASTM E1417, AMS 2647D, ISO 3452-3, JIS Z 2343-3
